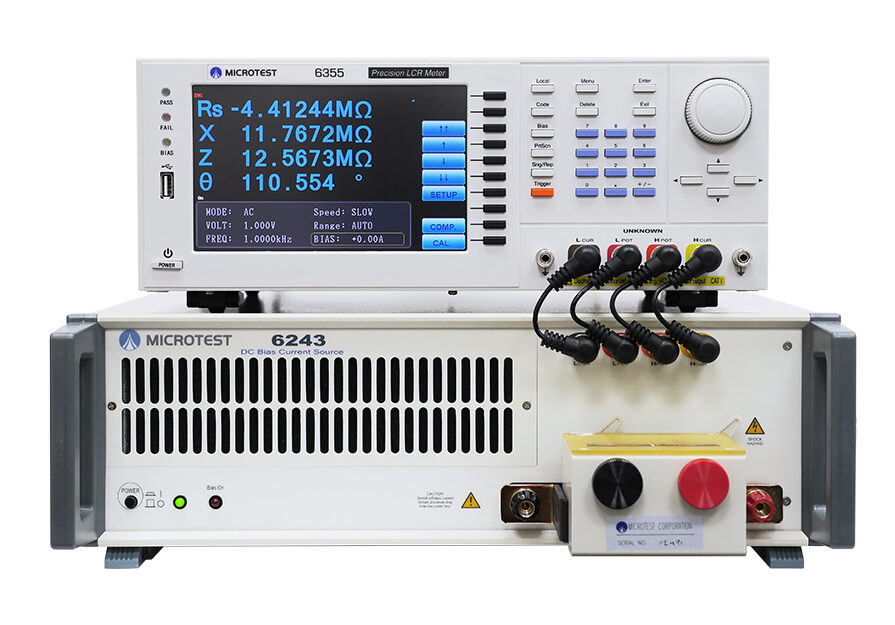

6355/6356-直流偏流源测试系统

型号:6355/6356-直流偏流源测试系统
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

参数规格

选型

DC偏流源测试系统

6355+ Series

型号

6355+6243H/6243

6355+6223

6356+6243H/6243

6356+6223

频率响应

100Hz-200kHz

100Hz-200kHz

100Hz-500kHz

100Hz-500kHz

输出电流Max

640A (6243H)

320A (6243)

120A

640A (6243H)

320A (6243)

120A

消耗功率

640W

320W

640W

320W

电流源迭加台数

16台 (6243H)

8台 (6243)

6台

16台 (6243H)

8台 (6243)

6台

单台输出电流

40A

40A

40A

20A

电流精确度

0.000A-1.000A 1%+5mA

1.001A-5.000A 2%

5.001A-40.000A 3%

DCR测量

●

定功率输出

●

正负电流切换

●

型号

6355 / 6356

频率范围

10Hz-200kHz / 10Hz-500kHz

测量频率点数

可程序

频率输出精准度

±0.01%

测量频率分辨率

五位数

基本测量准确度

±0.05%

测试信号位准

测试信号电压范围

AC:10mV - 2Vrms

DC:10mV - 2V

电压最小分辨率

1mV

输出阻抗

100Ω

测试模式

Meter模式/多步列表模式

测试参数

|Z|(阻抗)、|Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因子)、Q(品质因子)、DCR(直流电阻) 、C(电容)、Δ%

量测时间

8mS

6355/6356 参数与显示范围

项目

范围

|Z|, R, X

0.001mΩ~99.999MΩ

|Y|, G, B

0.1nS~99.999S

Cs Cp

0.01pF~9.9999F

Ls Lp

0.1nH~99.999kH

D

0.00001~9.9999

Q

0.1~9999.9

DCR

0.001mΩ~99.999MΩ

Δ%

-9999%~999%

θ

-180° ~+180°

一般规格

等效电路

串联、并联

校正

开路、短路

多步列表测试功能

最多8组

内建存储

128组

USB Host存储

测试画面、数据(在多步测试模式下)

触发测试方式

自动、手动、RS-232、GPIB、Handler

界面

RS-232、Handler

电源

电压:88~132Vac or 195~264Vac (可切换)

频率:47-63Hz

消耗功率

300VA (6223)、600VA (6243)

操作环境

温度:10℃-40℃

湿度:20-90%RH

外观尺寸

358x148x343 mm (W*H*D) /6356

337×145×525mm (W*H*D) /6223

435×145×644mm (W*H*D) /6243H,6243

重量

3Kg (6355/6356)

15Kg (6243H/6243)

20Kg (6223)

液晶屏幕

7吋TFT, 彩色显示(800*480) |6356



应用测量

DC偏流源测试系统是LCR测试仪搭载DC偏流源,可分析电感器/线圈/铁氧体/铁芯等饱和特性,可精准验证测试磁性组件重要的指针电流-磁饱和电流Isat,导入生产线可选择电表模式/多步模式,量测结果以数值显示,同时支持PC联机软件存储测试数据或进行报表分析。


6355+6243H 频率响应100Hz-200kHz 输出偏置电流可到640A

6355+6243 频率响应100Hz-200kHz 输出偏置电流可到320A

6355+6223 频率响应100Hz-200kHz 输出偏置电流可到120A

6356+6243H 频率响应100Hz-500kHz 输出偏置电流可到640A

6356+6243 频率响应100Hz-500kHz 输出偏置电流可到320A

6356+6223 频率响应100Hz-500kHz 输出偏置电流可到120A


通过在测量过程中施加直流偏置电流,我们可以更准确评估磁性组件在实际工作条件下的性能、有助于确定最适合的磁芯材料,以减少磁饱和对组件性能的影响,并降低发热和组件损坏的风险。





透过仪器设定测量电感器重要的参数:Ls 电感量/Q 品质因子施加30mA 直流偏置电流,电感值从11.40uH,下降至8.41uH

支援多步测试功能,可编程设定多组参数与施加DC偏流,一次检视多步量测结果



本系统支持DCR 直流电阻量测功能

磁性组件如电感的重要参数其中之一为直流电阻(DCR),这项参数反映了电感组件对于直流电流的阻碍程度,电感的直流电阻主要由电感组件的导体材料和线圈结构所决定。直流电阻的量测提供了对电感组件在直流电路中的能耗、能量损失、电路效能和功率损耗的评估,确认电感组件对直流电流变化的反应,有助于评估电路的稳定性。



配件

标准配件

电源线

网络线

DIP组件DC偏流测试治具(F6210)

黑/红电流连接片

选购配件

PC Link软件

SMD组件DC偏流测试治具(F6220)

SMD组件DC偏流测试治具(F6240)

BNC+BNC连接线
