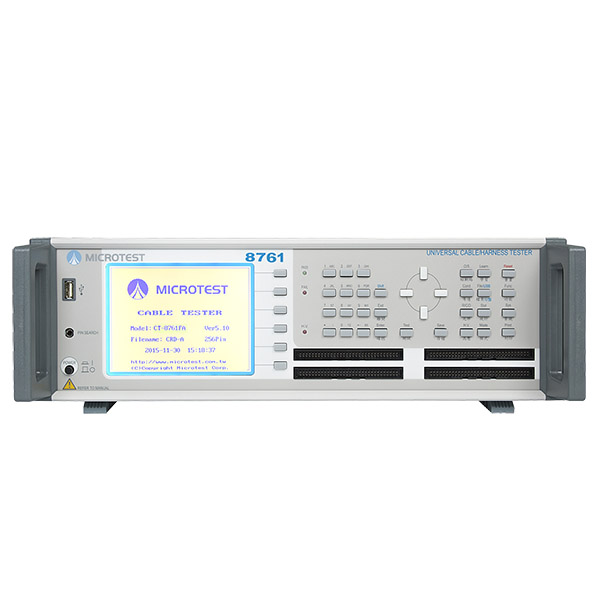

型号 | 8761NAC | |
测量方法 | 四线式 | |
测量点数 | 64/128点 | |
AC高压 | 100-700V | |
DC高压 | 50-1000V | |
USB Type-C测试亮点 | ||
O/S正反面判别 | 依四组学习网表 | |
O/S电压 | 调整范围0.1VD-4V | |
O/S网表测试模式 | Pattern/逐点扫描 | |
测试项目 | ||

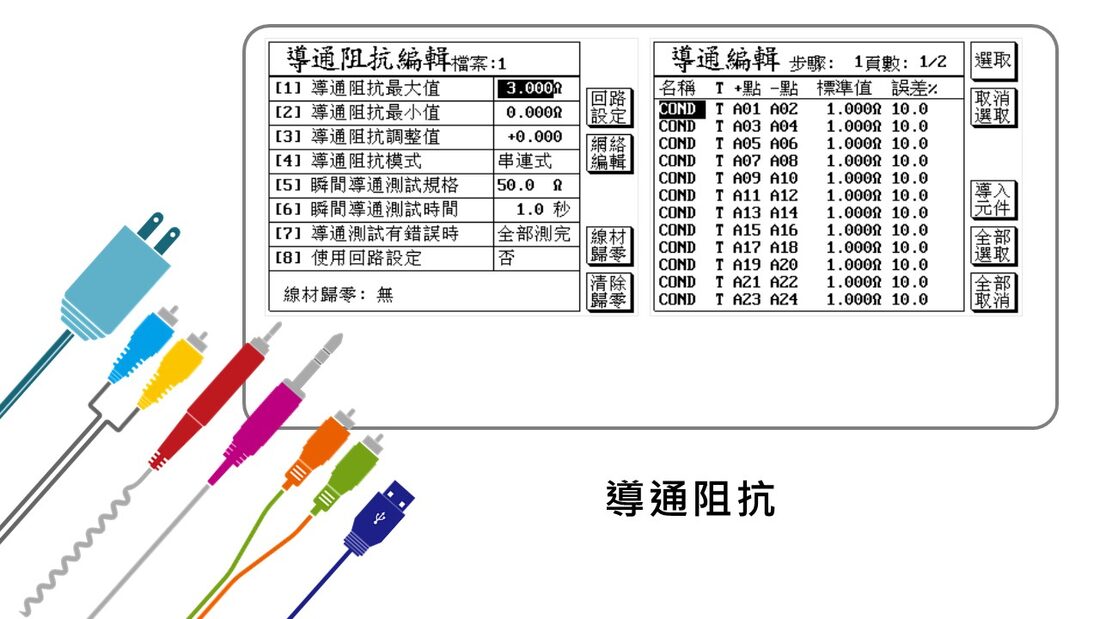

导通阻抗 | 1mΩ-52Ω | |
瞬间导通 | 1mΩ-52Ω | |
AC 高压漏电流 | 0.01mA-5mA | |
DC 高压漏电流 | 0.1µA-1000µA | |
IR絕緣阻抗 | 0.1MΩ-1.2GΩ | |
高压输出精准度 | ±5% | |
高压量测精准度 | ±5% | |
高压量测时间 | 0.01秒-60秒 | |
短断路 瞬间断短路 快速瞬间断路 | 1kΩ-100kΩ | |
单边测试 | 支援 | |
短断路端点判断 | 支援 | |
电阻 | 100mΩ-20MΩ | 电压信号0.5-3V |
电流信号10mA | ||
电容 | 10pF-3µF | 频率信号AUTO檔位 (可选) 48Hz/480Hz/4.8kHz/48kHz |
电压信号0.3V-1.2V | ||
二极管 | 0-6.8V | |
线材规格要求 | 更大容许电容量 5µF | |
进阶功能项目 | 可程序化连续测试/自动找点/自动诊断 | |
测试扫描模式 | 自动/手动/外部 | |
量测讯号 | 低电压量测讯号 | |
储存内存 | 更多可储存500组测试配置文件案 | |
控制面版 | 系统/快速/编辑/功能按键群组 | |
指示器 | Pass/Fail (LED) /红绿指示灯/画面显示/声响 | |
电源需求 | 固定电压 115/230 Vac ±10% 频率 60/50Hz | |
界面 | RS-232, USB Host, Print, Remote | |
启动方式 | 手动、自动、Remote Control | |
液晶屏幕显示 | 320*240 分辨率图形液晶显示 | |
操作环境 | 温度：0℃-40℃ 湿度：RH≦75% | |
外观尺寸 (W*H*D) | 8761NAC (64)：435x145x406mm 8761NAC (128)：435x145x406mm | |
重量 | 8761NAC (64)：8.44kg 8761NAC (128)：9.3kg | |
选型NAC机种满足USB Type-C线束E-Marker IC保护元件 |
|

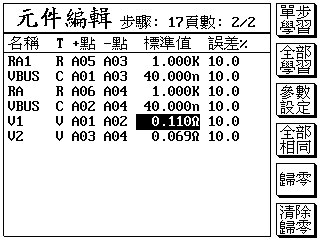

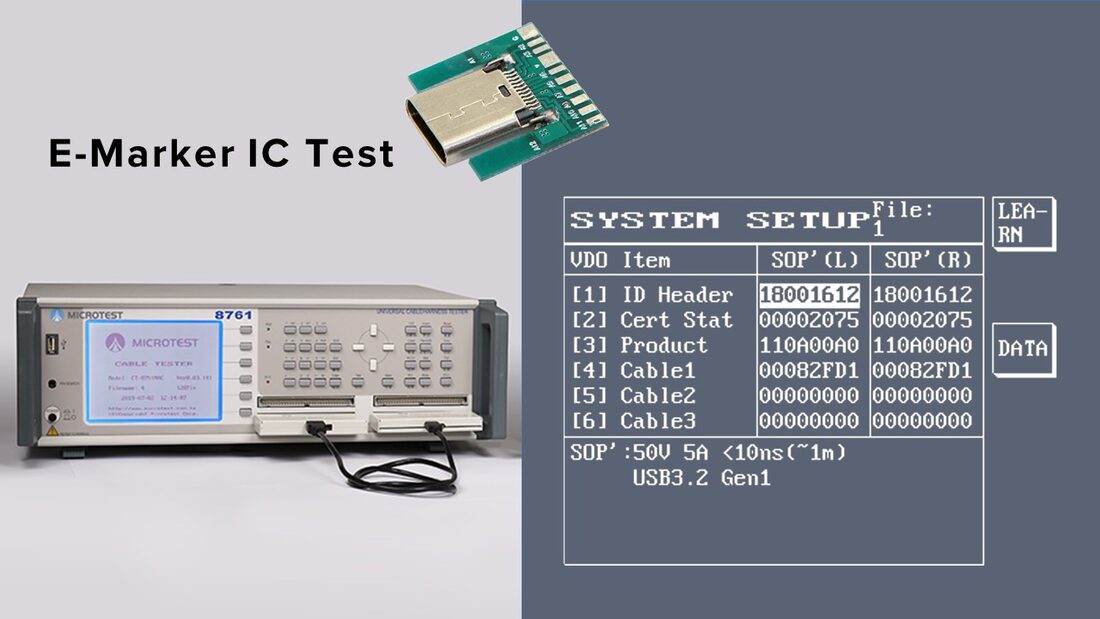

‒E-Marker-IC电阻 1KΩ-Ra ‒二极管的顺偏逆偏 ‒TxRx 信号线对 Gnd 的旁路等校电容 ( 此等效电容会因线的长短而变化 ) ‒Vbus 对 Gnd 的滤波电容 |
选型8761NAC/8751NAC进行USB Type-C线材测试 |
|

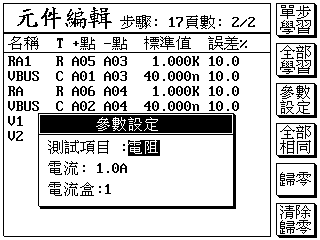

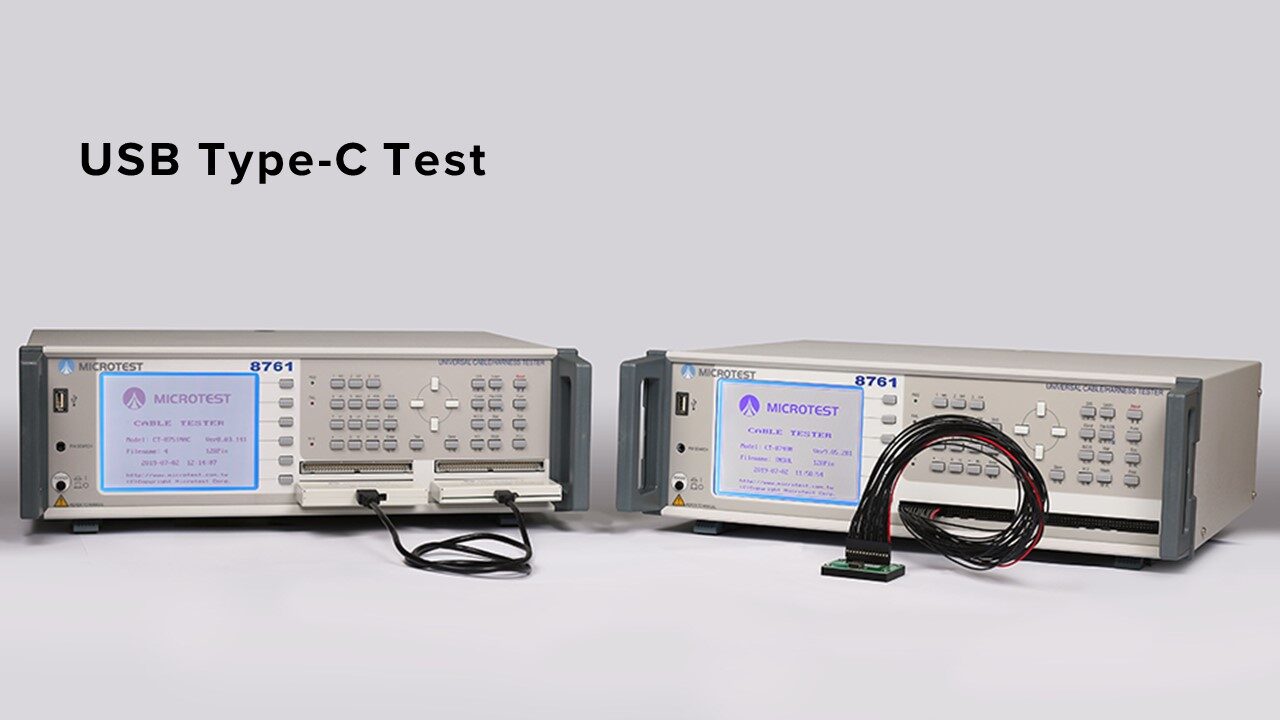

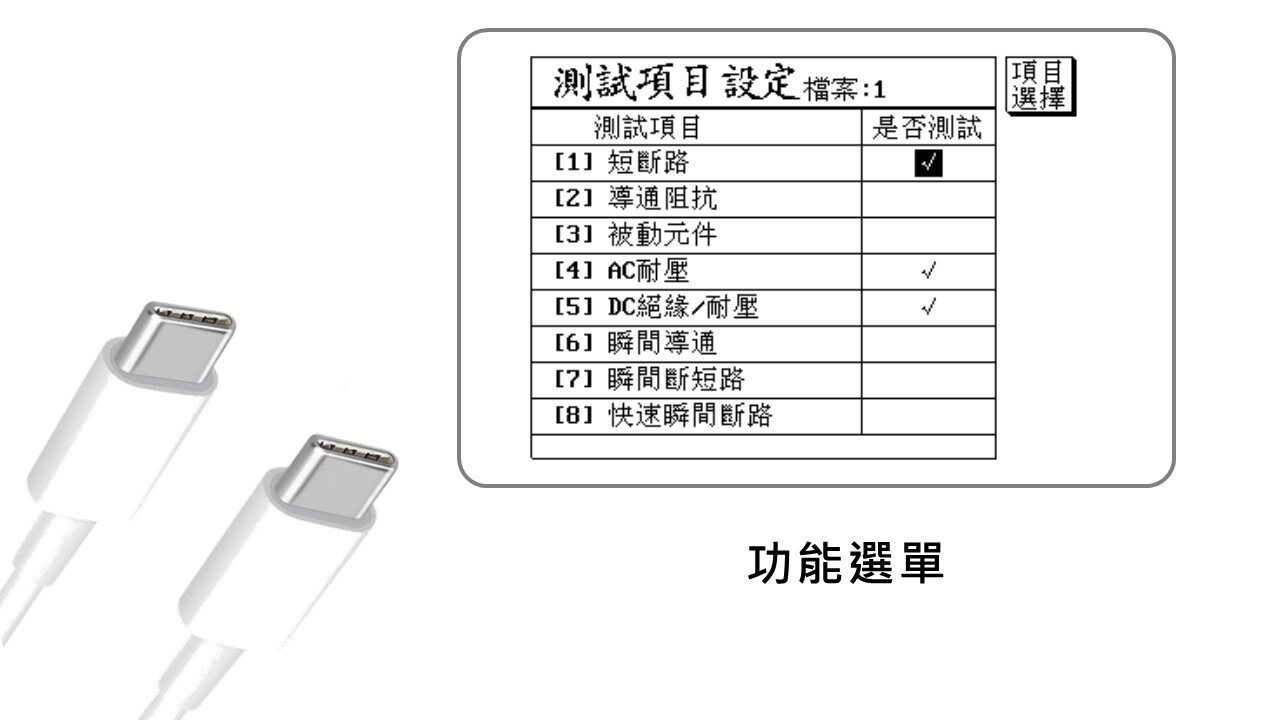

线材测试仪 NAC 系列量测 USB Type-c 线材 满足USSB Type-c 线材有四种接头回路状态 ( 正正、正反、反正、反反 ) 仪器会自动判断回路，将四个回路档案用循序测试选取后，即可开始测试 选型USB Type系列专用治具 Type-A接口请选型FX-000C21，Type-C接口请选型FX000C22 |
检测快充线之内阻与电压差两大参数 |
|
快充技术已加入最新的 PD 规范，走向大电流低电压的快充要求 因此充電線支援5A大電流快充模式下，電壓差與內阻是快充品質的重要參數 达到电压差与内阻越低越好 搭载电流源扩充盒FX-000C27 (5A) 可量测内阻与电压差 Vbus/GND线之电压差 传输线本身阻抗会因传输电流较大时，线路与接头上的电阻会造成电压差问题 电压差严重过大时可能造成充电装置停摆 大电流下之内阻 線的材質內阻大小也會影響充電效率，在大電流5A工作下，線會因電流大發熱導致內阻變大 因此可選購電流源擴充盒F874003搭配壓降測試模式檢測電壓差與內阻
|
提供四线式与内四线式测量技术 |
8761 采取四线量测技术，直接连接至待测线束之两端进行量测 避免整体接线产生的误差，使量测阻抗更精密，达到低阻 1mΩ 8751 采用内四线式，是在输出端口集成一条信号 过程中江输出测试信号与量测信号在内部独立分离 当量测产品时连接至聚会产生误差影响 8751 可以执行归零扣除法消除治具连接线对量测的影响 8761 及8751 線材測試儀導通阻抗值顯示到小數點第三位 |
应用于线束/连接器/线路板电性检测 |
线束/连接器常于剥线或压接端子制程中，因制成不良导致绝缘品质不良 ‒剥线容易破坏绝缘层 ‒导体伸入至线束功能区内 ‒绝缘包筒刺破线皮 利用线材测试仪进行导通、短断路与绝缘耐压测试，确保线束质量 |
短断路测试2KΩ~100KΩ |
|

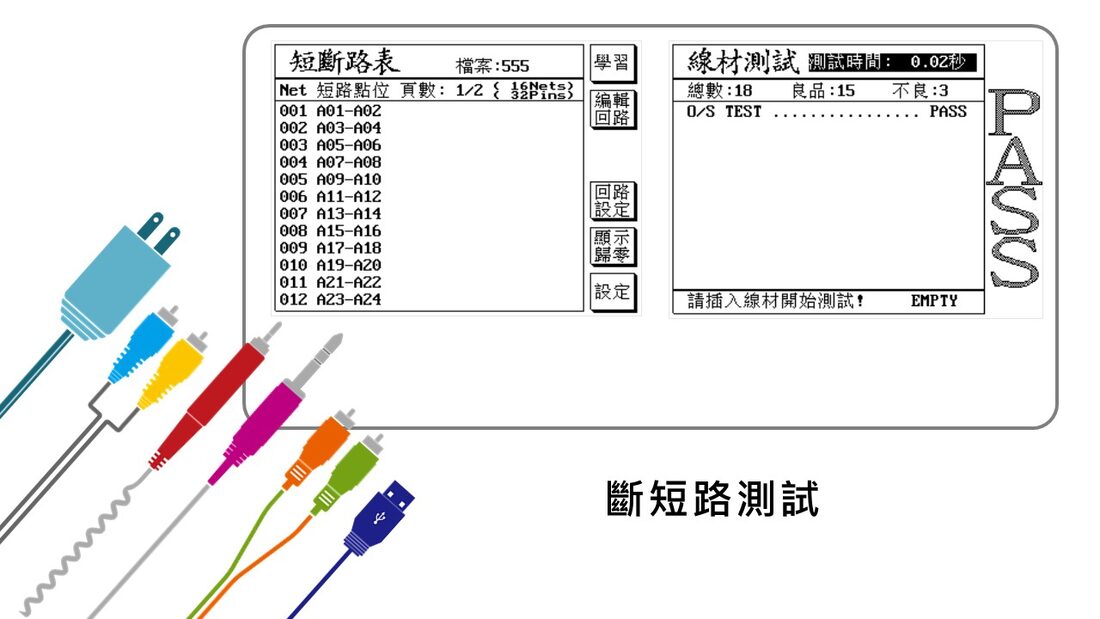

确保线材连接器接点是否有无功能上的问题 开路/断路 在电路中应原本要连接却没有连接的状态或连接电路某处确已经断开不良 短路 电路的两端或电路与电路之间不应该有连接的端点，却被连接在一起的不良 利用瞬间短断路测试功能把关线束是否有间歇性导通不良的问题 确保线材连接器接点是否有间接性短路/开路的问题，可打开线束测试仪的瞬间短断路测试功能 检测电路间已有一处断裂，但其仍连接触着，或线路与连接地方偶有接触或偶未接触 |
线束/连接器进行安规耐压测试 |
|

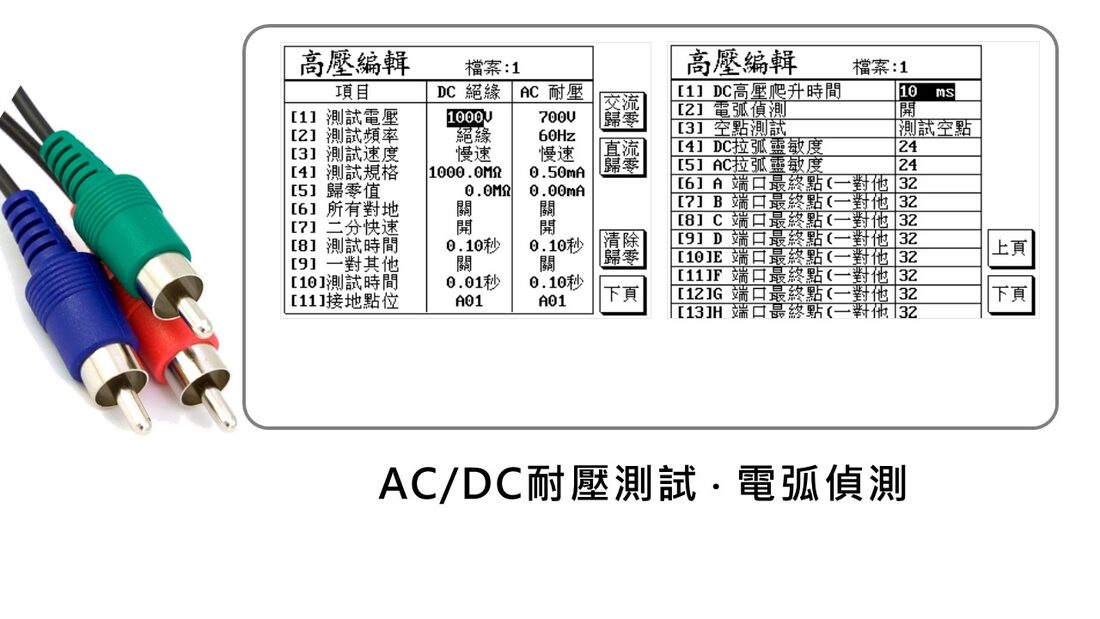

对线材连接器施加一个稳定高电压进行测量，目的确保待测物之耐压能力与绝缘品质 绝缘测试 测试结果以绝缘阻抗值判定，绝缘阻抗是反应绝缘材料性能一项重要电气参数 绝缘阻抗不良可能会发生高压下待测物被击穿或漏电流 电弧侦测 (Arc Test) 许多车用或军工应用的精密产品是不容许高压下出现电弧的现象 |
-电源线
-使用手册电子档光盘
-电子线 (AK-8600F2)
-探棒
-电脑连线软体
-远端控制线
-校验治具组 (KB-8750K1)
-电流源扩充盒 (FX-000C27)
-多物同测扩充盒 (F874001)
-FX-000C21
-FX-000C22
-FX-000C15
‒FX-000C16
‒FX-000C18
‒FX-000C17
-联网治具
-脚踏开关 (760001)
‒印表机
