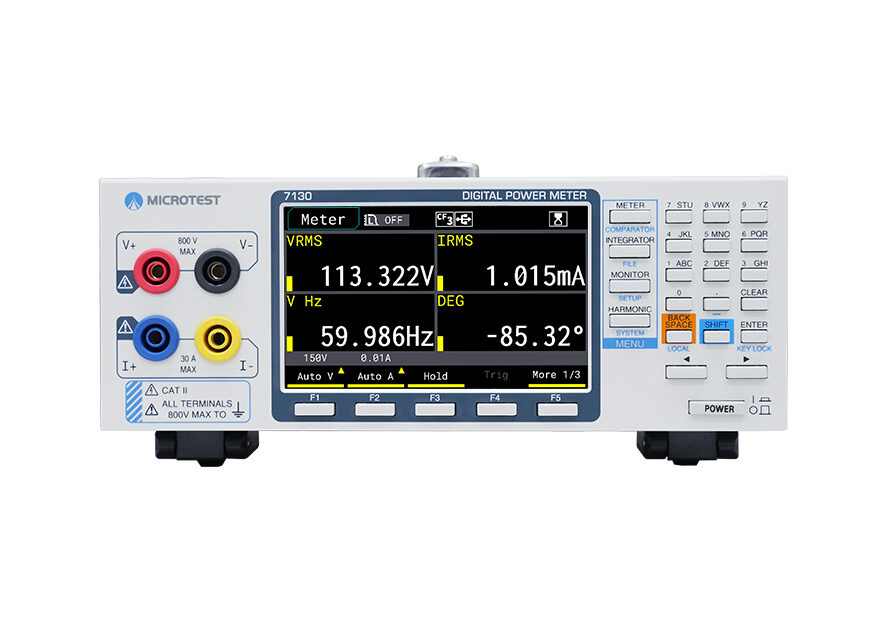

功率计 7130

型号:7130
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

参数规格

Selection

Model7140 Powar Analyzer7130 Power Meter
Frequency RangeD C , 0 . 2H z~10 0 k H zD C , 0 . 2H z~10 0 k H z
Basic Measurement Accuracy±0 . 0 5 %±0 . 0 5 %
Sampling Rate5 0 0 k SP S5 0 0 k SP S
Meter Mode●●
Harmonic Analysis100th-order harmonic50th-order harmonic
Voltage and Current Waveform Display●●
Power Trend Graph●—
Harmonic Bar Char t●—

Extensive Parameter Measurement

Voltage (VRMS/ VDC/ V+PK/ V-PK)Apparent Power(S)
Current (IRMS/ IDC/ I+PK/ I-PK)Reactive Power ( Q )
Frequency (VHZ/ IHZ)Phase Angle (DEG)
Power(P)Total Harmonic Distortion (THDV/ THDI/ THDW)
Crest Factor (CFV/ CFI)Maximum Current Ratio (MCR)
Power Factor(PF)Displacement Power Factor (DPF)

Input

Input
Measurement range

Voltage

Crest factor 3: 15V/ 30V/ 60V/ 150V/ 300V/ 600V
Crest factor 6: 7.5V/ 15V/ 30V/ 75V/ 150V/ 300V
Current: Direct inputCrest factor 3: 5mA/10mA/20mA/50mA/100mA/200mA/0.5A/1A/2A/5A/10A/20A(Max30A)
Crest factor 6: 2.5mA/5mA/10mA/25mA/50mA/100mA/0.25A/0.5A/1A/2.5A/5A/10A
Current
External current sensor input
Crest factor 3: 500mV/ 1V/ 2V/ 5V/ 10V
Input impedanceVoltageInput resistance: Approx. 1.66MΩ
Input capacitance:Approx. 13pF (Parallel with the resistance)
Current
Direct input
Crest factor 3: 5mA/10mA/20mA/50mA/100mA/200mA
Crest factor 6: 2.5mA/5mA/10mA/25mA/50mA/100mA
Input resistance:Approx. 500mΩ+10mΩ(wire)
Input inductance:Approx. 0.1μH
Crest factor 3: 0.5A/1A/2A/5A/10A/20A
Crest factor 6: 0.25A/0.5A/1A/2.5A/5A/10A
Input resistance: Approx. 5mΩ + 3mΩ(wire)
Input inductance: Approx. 0.1μH
Current
External current sensor input
Crest factor 3: 0.5V/1V/2V/5V/10VInput resistance: Approx. 10kΩ
Continuous maximum
allowable input
BNCMax AC 10V
VoltagePeak value 1131V
CurrentCrest factor 3: 5mA/10mA/20mA/50mA/100mA/200mA
Crest factor 6: 2.5mA/5mA/10mA/25mA/50mA/100mA
Maximum current: 0.9A
Crest factor 3: 0.5A/1A/2A/5A/10A/20A
Crest factor 6: 0.25A/0.5A/1A/2.5A/5A/10A
Maximum current: 30A
Line filterSelect OFF or ON(cutoff frequency at 500Hz/5kHz/100kHz), THD ON(cutoff frequency at 500Hz/ 5kHz)
Frequency filterSelect OFF or ON(cutoff frequency at 500Hz)
A/D converterSimultaneous conversion of voltage and current inputs
Resolution: 16bits, Maximum conversion rate: 500kSPS

Voltage/ Current/ Active Power Accuracy

Voltage/ Current/ Active Power Accuracy

Voltage and Current
Accuracy

Accuracy DCDC Accuracy ±0.05% reading ± 0.05% of range
0.2Hz f < 45Hz±(0.1% of reading + 0.1% of range)
45Hz f 66Hz±(0.05% of reading + 0.05% of range)
66Hz < f 1kHz(0.1% of reading + 0.1 % of range)
1kHz < f 10kHz±([{0.07×(f)}% of reading] + 0.3% of range )
10kHz < f 100kHz±(0.4 % of reading + 0.4 % of range)±[{0.04×(f–10)}% of reading]
Frequency
range
Data update intervalMeasurement Frequency Range
0.05s40Hz ~ 100kHz
0.1s20Hz ~ 100kHz
0.2s10Hz ~ 100kHz
0.25s8Hz ~ 100kHz
0.5s5Hz ~ 100kHz
1s2Hz ~ 100kHz
2s1.5Hz ~ 100kHz
5s0.5Hz ~ 100kHz
10s~60mins0.2Hz ~ 100kHz

Active Power

Accuracy

RequirementsSame as the conditions for voltage and current. Power factor: 1
AccuracyDC±(0.05% reading ± 0.05% of range)
0.1Hz f< 45Hz±(0.2% of reading + 0.2% of range)
45Hz f 66Hz±(0.05% of reading + 0.05% of range)
66Hz ±(0.1% of reading + 0.1 % of range)
1kHz ±(0.1% of reading + 0.2% of range)± [{0.06×(f)}% of reading]
10kHz < f 100kHz±(0.4 % of reading + 0.4 % of range)±[{0.07×(f–10)}% of reading]

Integration

Integration
ModeManual integration mode
TimerAutomatically stop integration by setting a timer
Selectable range: 0h00m00s ~ 9999h59m59s(0h00m00s, automatically sets to manual integration mode)
Count overflowWP: 999999MWh/-99999MWh, q: 999999MAh/-99999MAh
Accuracy±(Power accuracy (or current accuracy) + 0.05% of reading) (fixed range)
*In auto-range mode, measurement is not performed during range switching. The first measurement after switching and
the non-measurement period are included in calculations
Range settingAuto range or fixed range for Integration is available.
*Refer to the "Voltage, Current, and Power Measurement" section for range switching.
Valid Frequency Ranges for IntegrationActive power: DC to 100 kHz
Current: DC to 100 kHz
Timer accuracy±0.02%

Harmonic

Harmonic
Measured item1~100 {Voltage, Current, Power, Voltage Ratio, Current Ratio, Power Ratio, Voltage Phase Angle, Current Phase Angle},
and all measurement items when THD is not enabled
MethodPLL synchronization method with Discrete Fourier Transform for harmonic analysis
Frequency rangeFundamental frequency of the PLL source is in the range of 20Hz ~ 480Hz
PLL sourceSelect voltage or current of each input element
DFT data length4096
Accuracy20Hz f < 45Hz±(0.2% of reading + 0.2% of range)
45Hz f 66Hz±(0.05% of reading + 0.05% of range)
66Hz < f 1kHz±(0.1% of reading + 0.1 % of range)
1kHz < f 10kHz±(0.1% of reading + 0.2% of range)± [{0.06×(f)}% of reading]
10kHz < f 48kHz±(0.4 % of reading + 0.4 % of range)±[{0.07×(f–10)}% of reading]

External Current Sensor Input

Measurement range:Crest factor 3: 0.5V/ 1V/ 2V/ 5V/ 10V

MICROTEST 7140 provides a maximum input of 800V and 30A. For current measurement needs exceeding 30A, voltage input-type current
clamps or current sensors can be purchased for testing.

High Current Measurement Solution
Clamp- on Tr ans f ormerCur r ent Sensor

AC 100A/ 1VAC 500A/ 4V
Bandwidth 5kHzBandwidth 50kHz

System

Supply voltage100VAC~240VAC, 50~60 Hz
Power consumption30VA MAX
Display4.3"TFT, 800*480
Remote Control Input/Output SignalUSB、RS-232、ETHERNET 10/100M
MemoryUSB disk、Embed flash
Operating environmentTemperature: 13°C to 40°C
Humidity: < 80%RH
Weight2.9kg
Dimensions214x115x300mm



应用测量

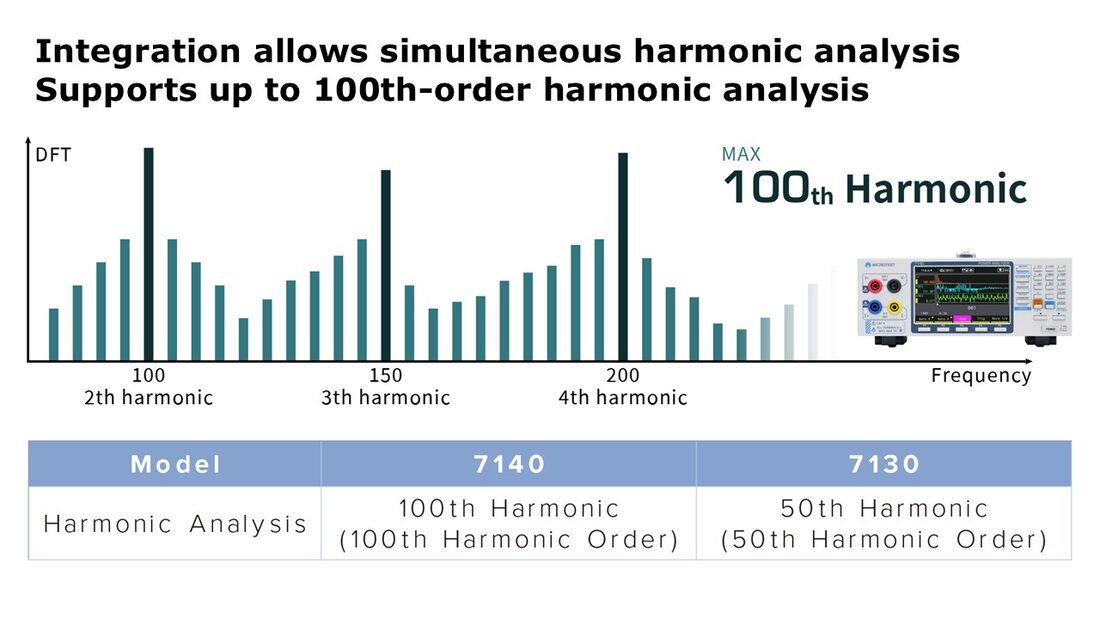

最高50 阶谐波分析能力,可显示奇次谐波/ 偶次谐波


7130 功率计符合IEC61000-4-7 法规对于谐波的量测要求,支援谐波分析能力高达100 阶,量测结果以数值显示,精准分析各阶谐波的重要参数( 电压、电流、功率、电压失真百分比、功率失真百分比、电压相角、电流相角)。


在谐波分析模式下,工程师可选择显示「奇次谐波」或「偶次谐波」,针对奇次谐波的观察,可快速聚焦于非线性负载或电压畸变等问题,精准定位影响电力品质的主要原因;偶次谐波的筛选,则能有效诊断负载不对称或设备老化等潜在风险,透过简化数据解析,协助工程师更快速掌握问题核心。


|可筛选只显示奇次谐波

额定频率为基波频率偶数倍的谐波,识别潜在的不对称性或特定设备问题


|可筛选只显示偶次谐波

额定频率为基波频率奇数倍的谐波,评估非线性负载对系统的影响

仪器采用独立的量测模组,工程师可同步进行谐波分析与积分,达到实时监控与分析

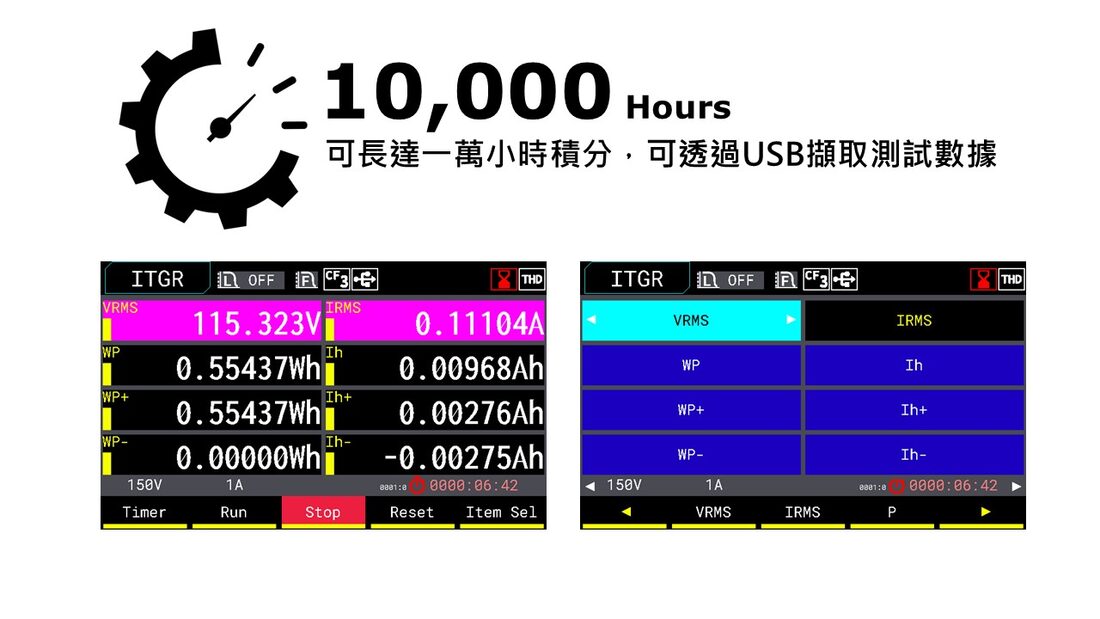

积分模式可长达一万小时积分

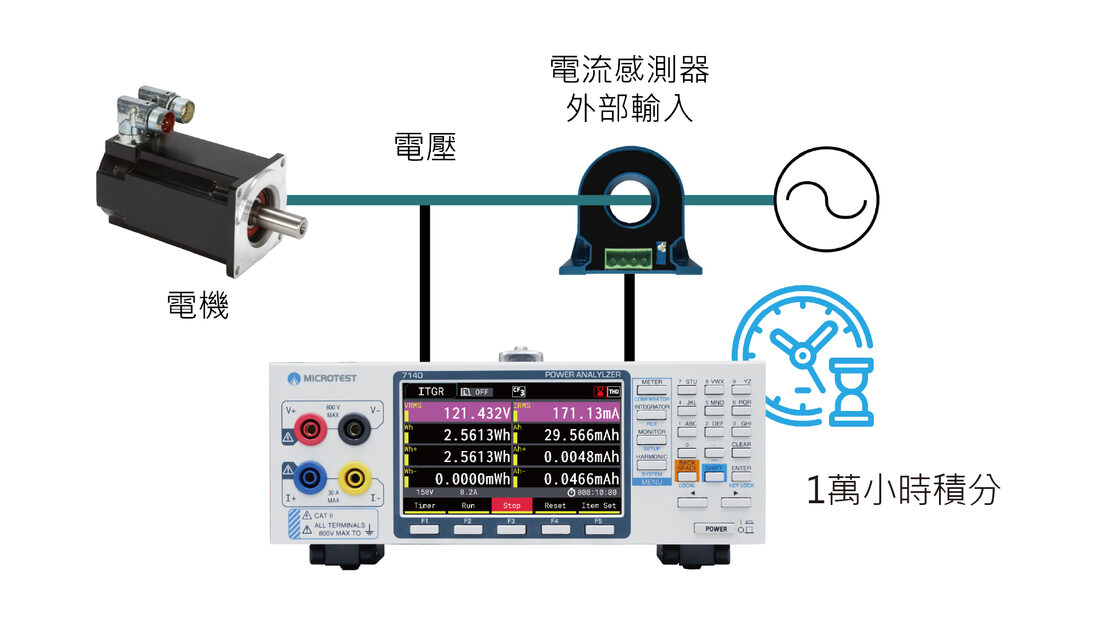

MICROTEST 7130在功率积分模式下,精确量测电流积分(Ah) 与电能(Wh) 长达一万小时的时间范围,长期监测设备的电能消耗与电流需求,适合用于马达/ 旋转机械的耐久性测试,并可透过标配USB Host 通讯存储量测数据。


仪器采用独立的量测模组,可在任何画面背景下同时进行谐波分析与积分,实时检视评估系统中的谐波影响。

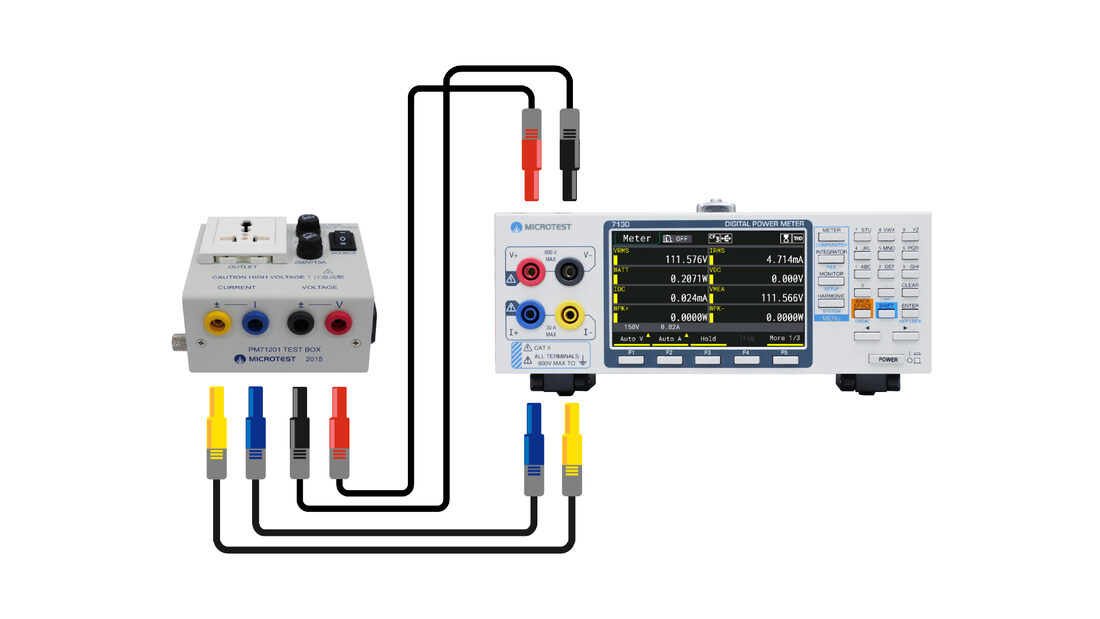

电压/ 电流量测输入端子采用前出设计,方便快速与治具盒F71201 连接,F71201 的连接线直接接到7130 功率计,待测产品( 如AC 插头) 可直接插在治具盒上,即插即用省去接线的麻烦。

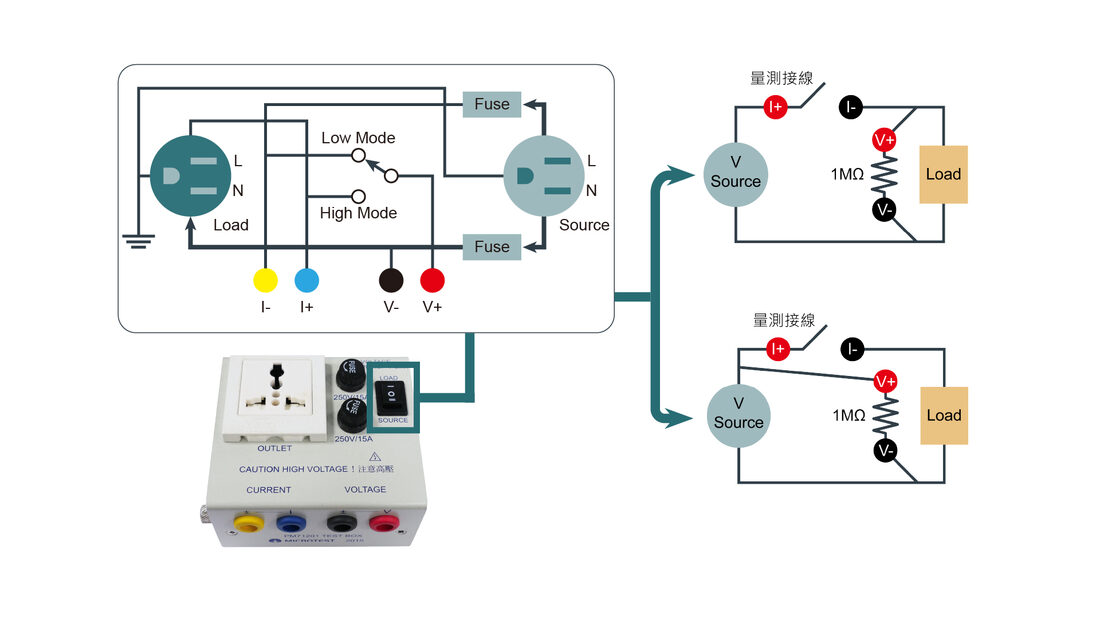

可自行切换大/小电流量测模式,省去人工接线程序

由于大多功率量测仪器无法自行调整接线去抵销仪器本身电流计/ 电压计内阻造成的功耗,需要工程师以正确的接线(U-I/I-U 接线法),才能精准量测产品的待机功耗,MICROTEST 7140 支援大/ 小电流手动切换量测模式( 需搭载F71201 测试治具,且电流在15A 以下)。


|大电流模式

量测大电流产品时,可透过F71201 切换为大电流模式,电压量测点直接连接至待测物端,以避免线材回路的压降影响大电流测试时的瓦数测量,造成量测值偏低。


|小电流模式

量测低待机功耗产品时,可切换为小电流模式,将自动扣除7130 电压输入内阻1.66MΩ 消耗的功率,确保测量的功率接近于0W,特别适用于待机功率的评估。

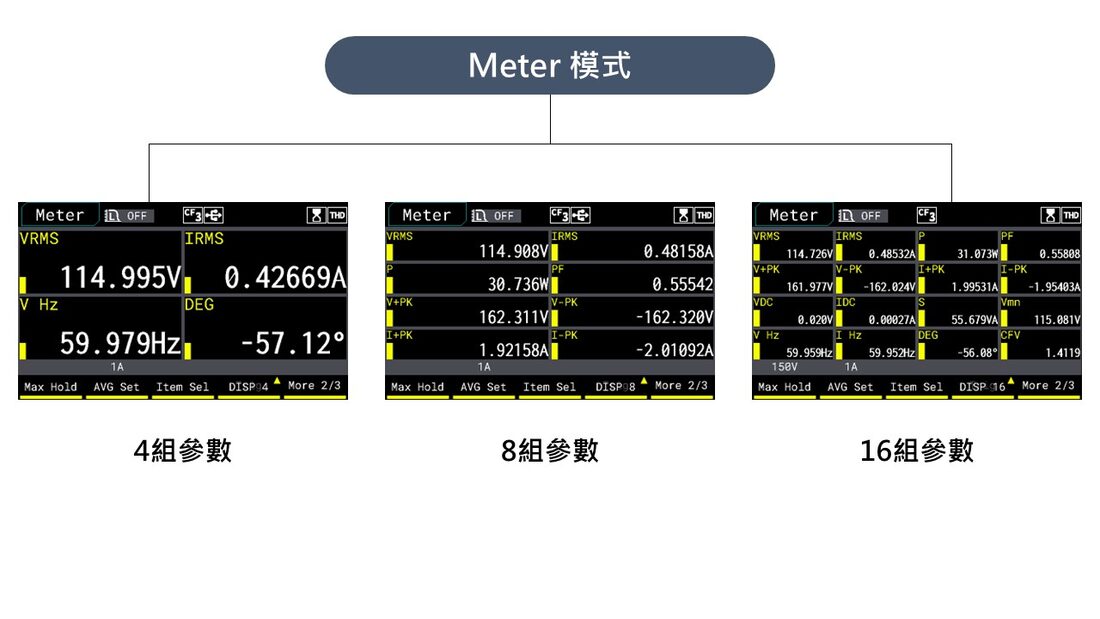

数值模式下,一次可显示4/8/16组参数

MICROTEST 7130 采用4.3”TFT LCD 显示屏,5 位数测量显示,透过数值模式一次可显示4/8/16 组参数,电压/ 电流/ 功率具备超高精度量测能力( 达±0.05% 读值±0.05% 量程 )。

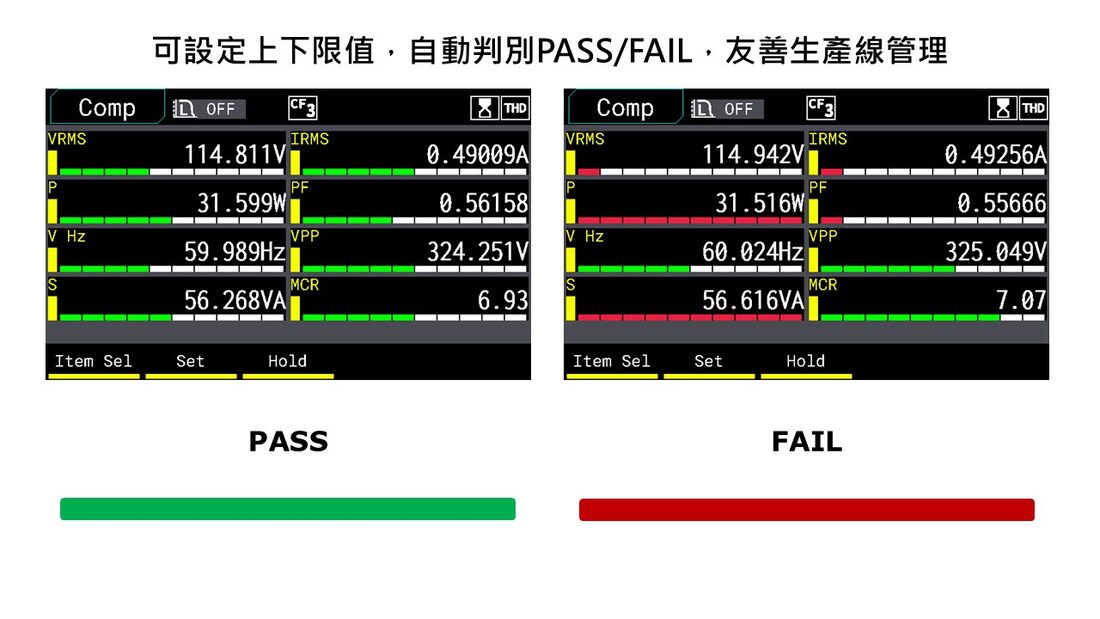

自动判断PASS/FAIL功能

MICROTEST 7130 支援比较模式,可设定上/ 下限值,适合用于生产线测试,对电压/ 电流/ 功率等多组参数设定上限值与下限值进行PASS/FAIL 判定。

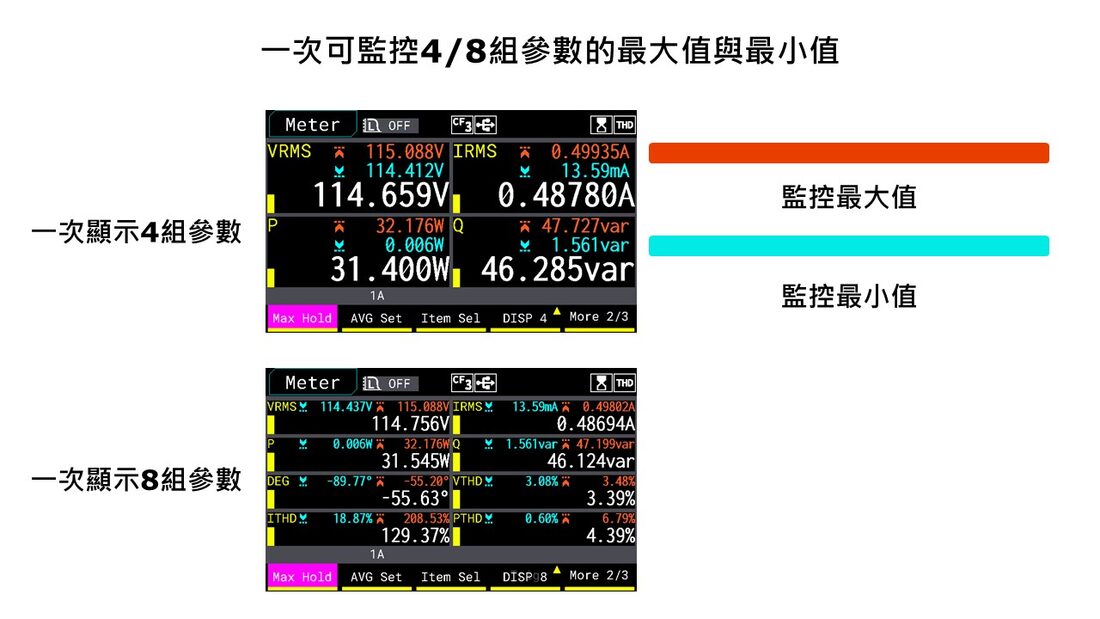

一次可监控4/8组参数的Max值与最小值


MICROTEST 7140 具备同时监测4 组或8 组参数的能力,仪器会显示其参数的Max值与最小值,协助工程师更有效率掌握电力相关指标参数波动与变化,此外,支援图形显示、以简易示波功能观测电压、电流波形,可透过USB Host 存储介面,直接截图波形与纪录数值,无需外挂示波器。

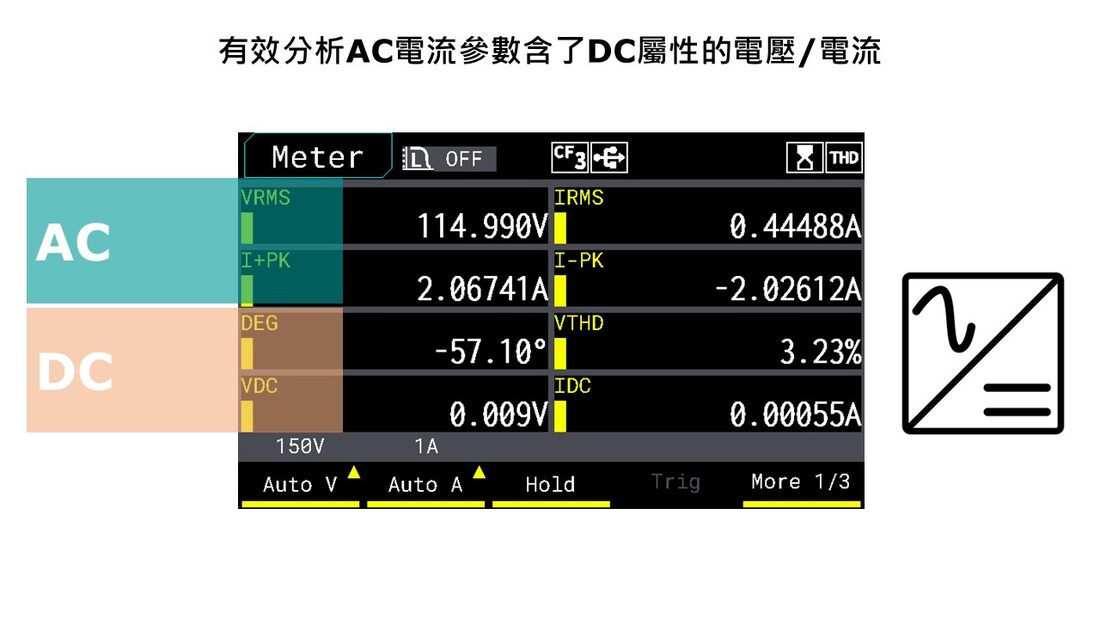

有效分析AC电源参数中含了DC属性的电压/电流

由于电网波动使AC 电源中的波形可能不完全是理想的正弦波,在量测AC 参数时,MICROTEST 7130 可同步显示AC 参数中含了DC 属性的电压/ 电流数据,更全面性的监看电力品质,协助工程师进行电源设计的优化与分析。

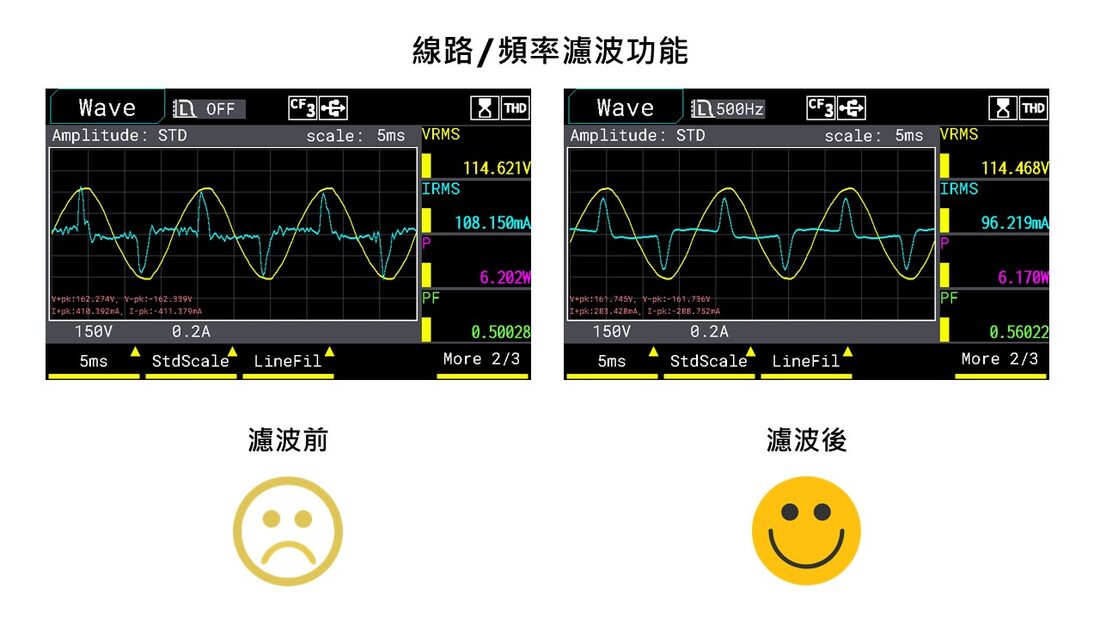

线路与频率滤波功能

透过MICROTEST 7130 支援滤波功能,量测时可将讯号中无用的频率滤除,保留下来的是目标频率范围内的讯号,使波形更纯净,更精确量测电力系统中的功率相关的重要参数。

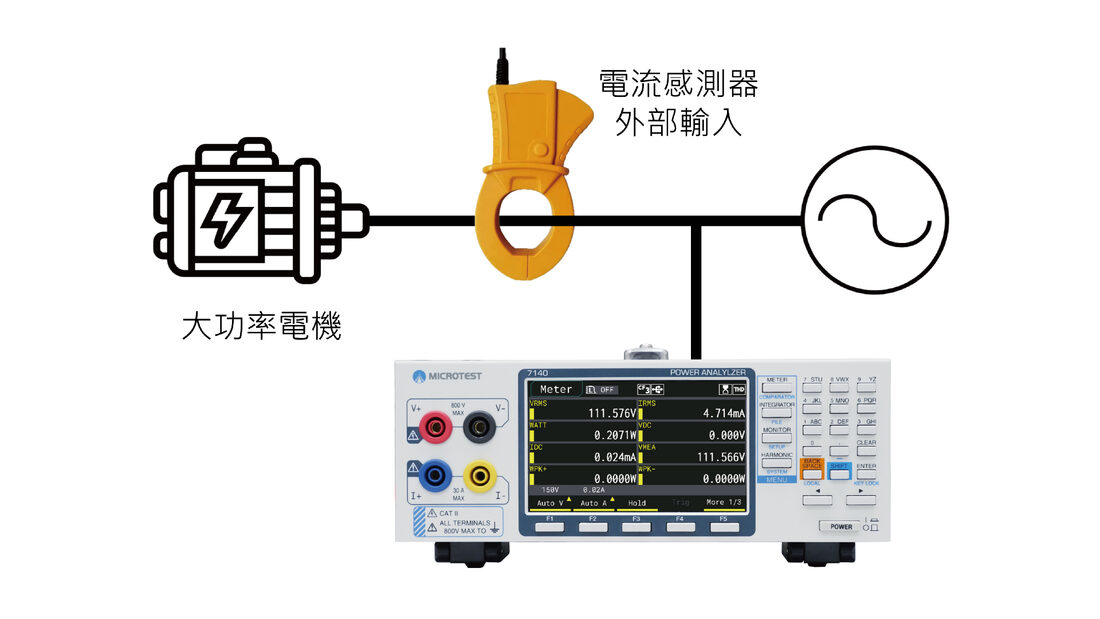

电流传感器输入

可选购电压输入型的电流钳或电流传感器进行测试。



大电流测试方案

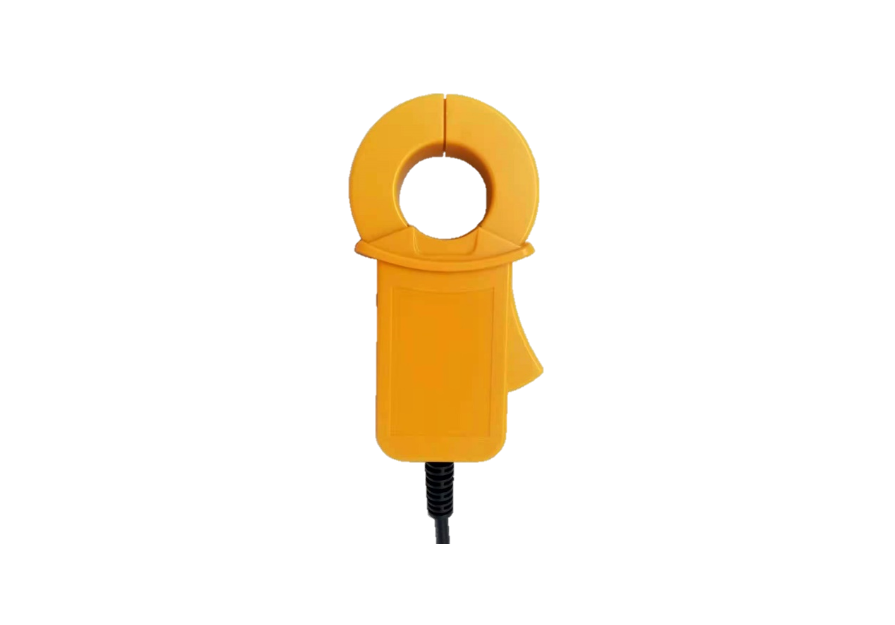

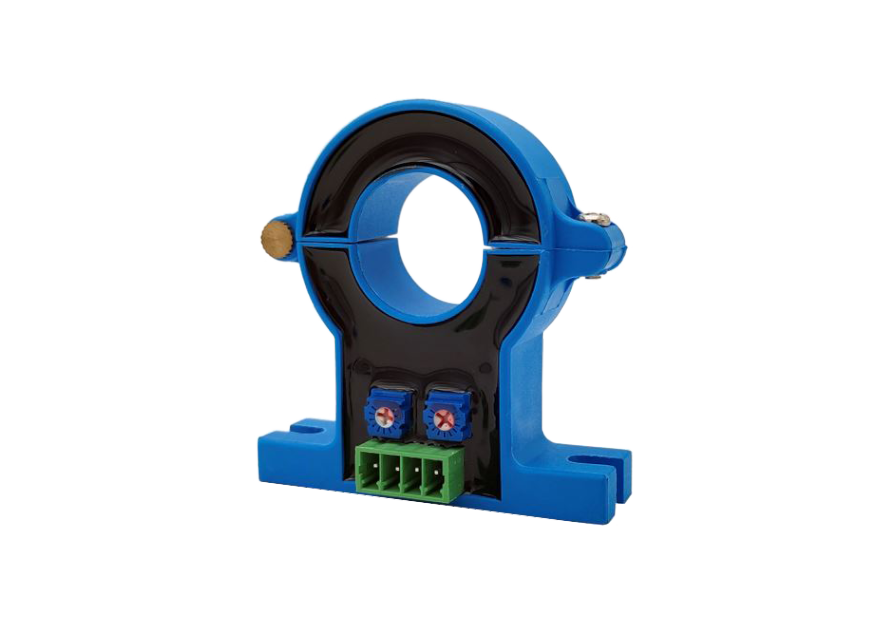

钳式互感器电流传感器

AC 100A/ 1VAC 500A/ 4V
频宽 5kHz频宽50kHz




配件

Ordering Information

Base Unit7130 Power Meter (50th-order harmonic)
Standard
Power Cord
TL-PM0001Test Cable-Red (100cm)
TL-PM0002Test Cable-Black (100cm)
TL-PM0003Test Cable-Blue (100cm)
TL-PM0004Test Cable-Yellow (100cm)
Optional
F71201Test Box
TL-000006Ethernet Cable (150cm)
TL-000007USB Cable (180cm I Type-A TO Type-B)
AX-PM0001Test Probe-Red
AX-PM0002Test Probe-Black
AX-PM0003Alligator Clips-Yellow
AX-PM0004Alligator Clips-Blue
TL-000014D-Sub Cable-25M TO 25M (180cm)
Grove Hall Sensor(AC 500A/ 4V)
Current Transformer(AC 100A/ 1V)



资料下载

下载资料 1(PDF)
