用途场景
规格参数
量测规格
型号 | 8765FA | 8765NA | 8765N | 8765NAK | 8765NK | |
测量方法 | 四线式 | |||||
测试点数 | 64/128/25 | 512 | ||||
强化汽车线束可靠度测试 | ||||||
DC 24V输出 | 短/断路测试: 1kΩ~100kΩ | |||||
IR绝缘电阻: 1MΩ~1.2GΩ | ||||||
耐压/绝缘测试 | ||||||
AC高压 | 100~1000V | 100~700V | - | 100~700V | - | |
DC高压 | 50~1500V | 50~1000V | 50~1000V | 50~1000V | 50~1000V | |
AC耐压漏电流 | 0.01mA~5mA | |||||
AC电弧侦测 | 1~48 | |||||
DC耐压漏电流 | 0.1uA~1200uA | |||||
DC电弧侦测 | 1~48 | |||||
回路点位高压编程功能 | ● | |||||
IR绝缘阻抗 | 0.1MΩ~1.2GΩ | |||||
高压输出精准度 | ±5% | |||||
高压测量精准度 | ±5% | |||||
额定输出 | 5Vdc | |||||
高压测量时间 | 0.01秒~60秒 | |||||
线材规格要求 | 最大容许电容量5uF | |||||
最大容许电容量5uF 导通/短断路测试 | ||||||
导通电阻 | 测量范围 | 1mΩ~52Ω | ||||
电流信号 | 10mA | |||||
瞬间导通 | 100mΩ~52Ω | |||||
短断路/瞬间短断路/ 快速瞬断 | 1kΩ~100kΩ | |||||
支援短断路端点判断 | ● | |||||
支持单边测试 | ● | |||||
组件测试 | ||||||
电阻值测试 | 测量范围 | 50mΩ~20MΩ | ||||
电平信号 | 0.1~3V | |||||
电容值测试 | 测量范围 | 0pF~12µF | ||||
频率信号 | AUTO檔位 (可选) 48Hz/ 480Hz/ 4.8kHz/ 48kHz | |||||
电平信号 | 0.1V~1.2V | |||||
二极管测试 | 测量范围 | 0.1~6.8V | ||||
进阶功能项目 | 可程序化连续测试/自动找点/自动诊断 | |||||
测试扫描模式 | 自动/ 手动/ 外部 | |||||
量测讯号 | 低电压量测讯号 | |||||
存储内存 | 最多可储存500组测试配置文件案 | |||||
控制面版 | 系统/ 快速/ 编辑/ 功能按键群组 | |||||
指示器 | Pass/Fail (LED) / 红绿指示灯/ 画面显示/ 声响 | |||||
一般规格
电源需求 | 固定电压：115/230 Vac ±10%、频率：60/50Hz |
消耗功率 | 64PIN：70VA、128PIN：70VA、256PIN：100VA、512 PIN：250VA |
界面 | RS-232、USB Host、Print、Remote |
启动方式 | 手动、自动、Remote Control |
液晶屏幕 | 320*240分辨率图形液晶显示 |
操作环境 | 温度：15℃-35℃ 湿度：RH≦70% |
外观尺寸(W*H*D) | 64 PIN：435x145x406mm、128 PIN：435x145x406mm、256 PIN：435x190x406mm、512 PIN：435x270x360 mm |
重量 | 64 PIN：8.44kg、128 PIN：9.3kg、256 PIN：14kg、512 PIN：18kg |

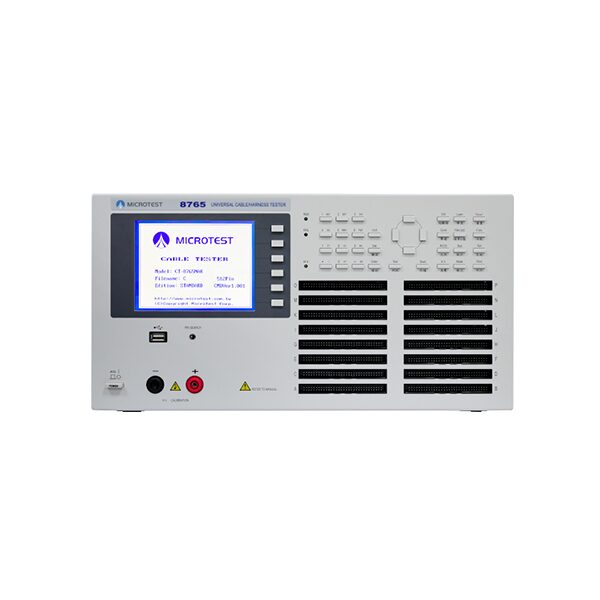

精密四线式线材测试仪8765NAK

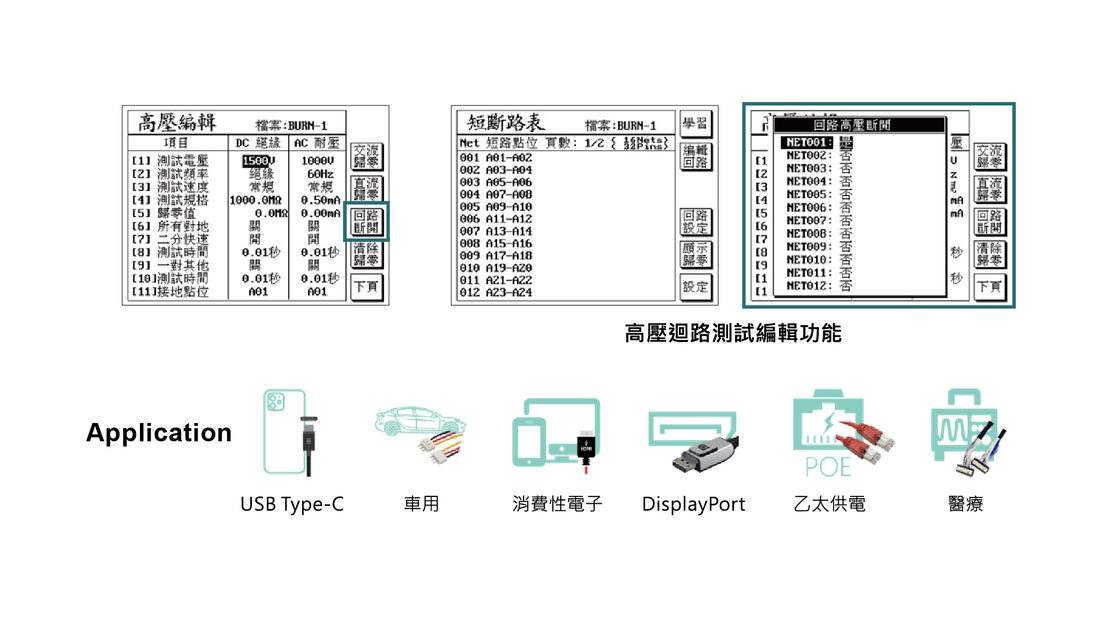

高压保护模式｜解决接线并联效应，同步保护组件 自动化线束生产测试的首选-8765/8765NAK 线材测试仪
在线束自动化产线中，经常因治具延长线、转接线或多任务站配置，这些过长的配线造成的寄生电 容与并联效应会影响耐压/绝缘量测稳定度与正确性，新一代线材测试仪8765/8765NAK系列支 援高压保护模式，可对被测线组的回路进行高压编程，导入在大型线束、自动化多任务位测试平 台，避免长距离配线所引入的并联效应与等效漏电流干扰，实现耐压绝缘测试更稳定更精准。 同时，透过高压输出控管机制来保护线束内建TVS/MOV/ESD等组件，避免高压测试造成保护元 件的损坏，维持被测线组的可靠度。

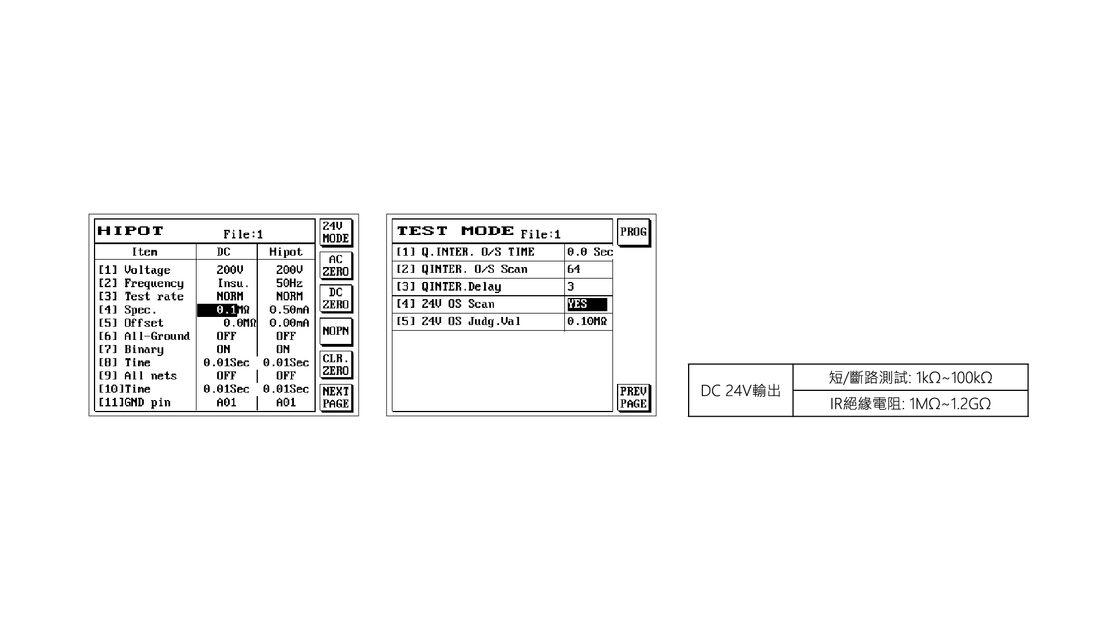

车载线束测试解决方案｜支持 DC 24V电压输出仿真工况测试 汽车线束动态工况下导通与绝缘电阻检测功能
可真实模拟汽车线束于车载系统中的实际工作环境，检测短/断路 与绝缘电阻，24V开/短路检测 更容易检出端子氧化、压接不良、 微短路与接触不稳等潜在失效问题；透过24V量测绝缘电阻 值，可 有效检测因潮湿或绝缘劣化所形成之潜在漏电路径，避免高阻抗异 常与间歇性失效问题， 满足汽车线束在工作状态下的漏电检查。

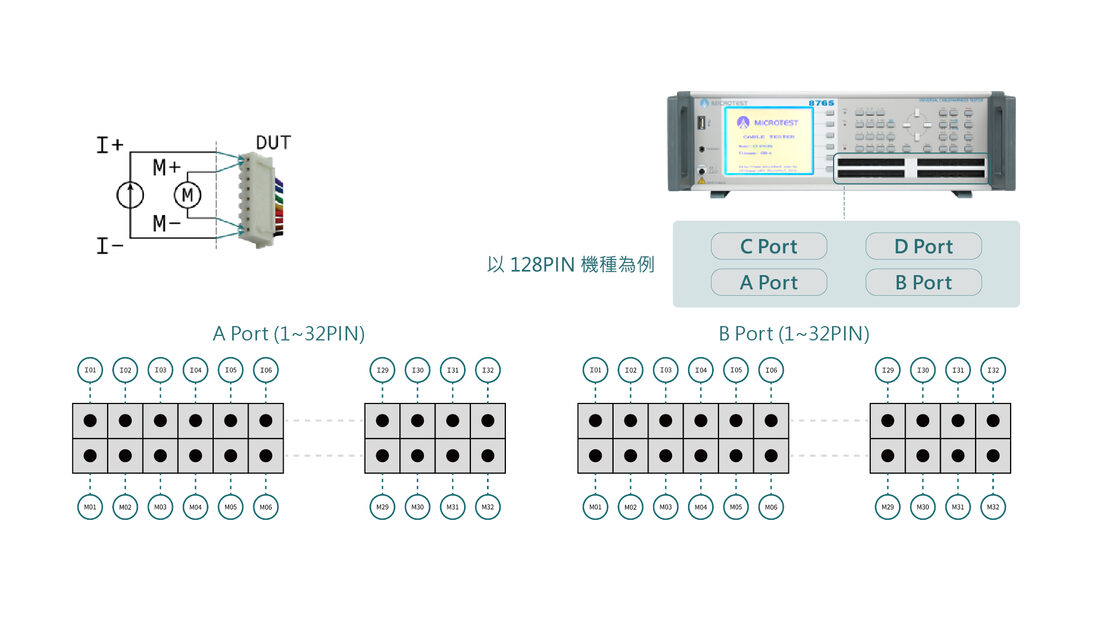

四线式量测技术，量测导通电阻可达1mΩ
8765/ 8765NAK 系列采用四线式量测技术，直接连接至待测线束之两端进行测量， 避免整体接线所产生的误差，使量测导通电阻更精密可达到1mΩ。
一机完整检测线组的电气质量
8765/ 8765NAK 系列精确检测线组的绝缘、导通及电阻等性能，确保每条线组符合标准，严格把关线组质量。

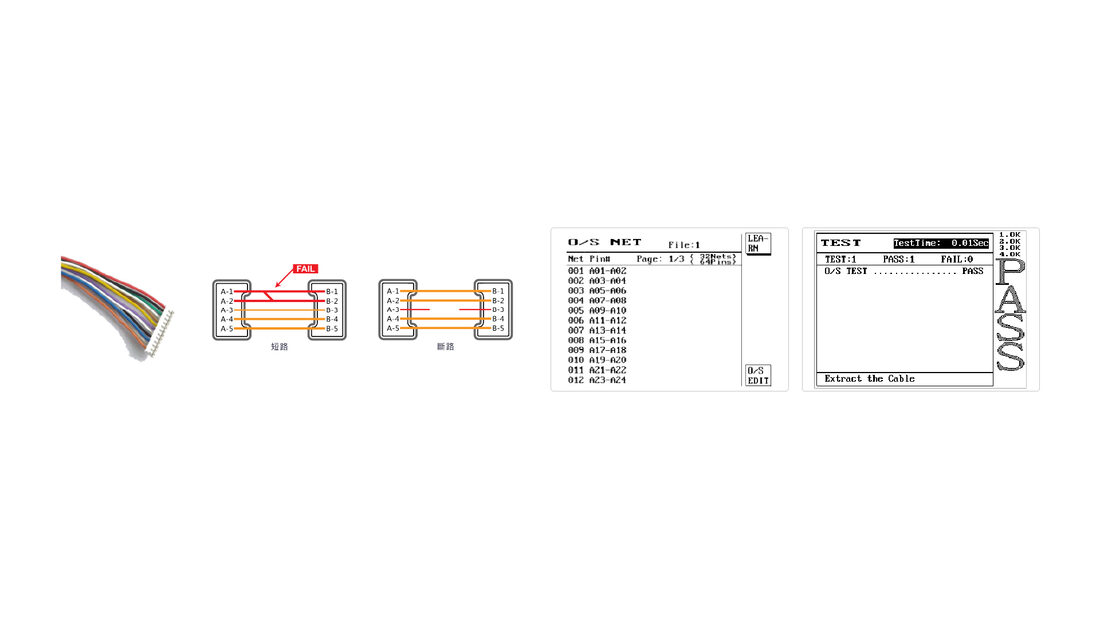

支持短断路测试
开启短断路测试功能，仪器会自动学习线束的回路，检测线材电路的两端或电路与电路之间不应该有连接的端点，却被连接在一起造成短路不良
Model | 短断路判定 |
8765FA/ 8765NA/ 8765N | 1kΩ~100kΩ |
8765NAK/ 8765NK | 1kΩ~100kΩ |

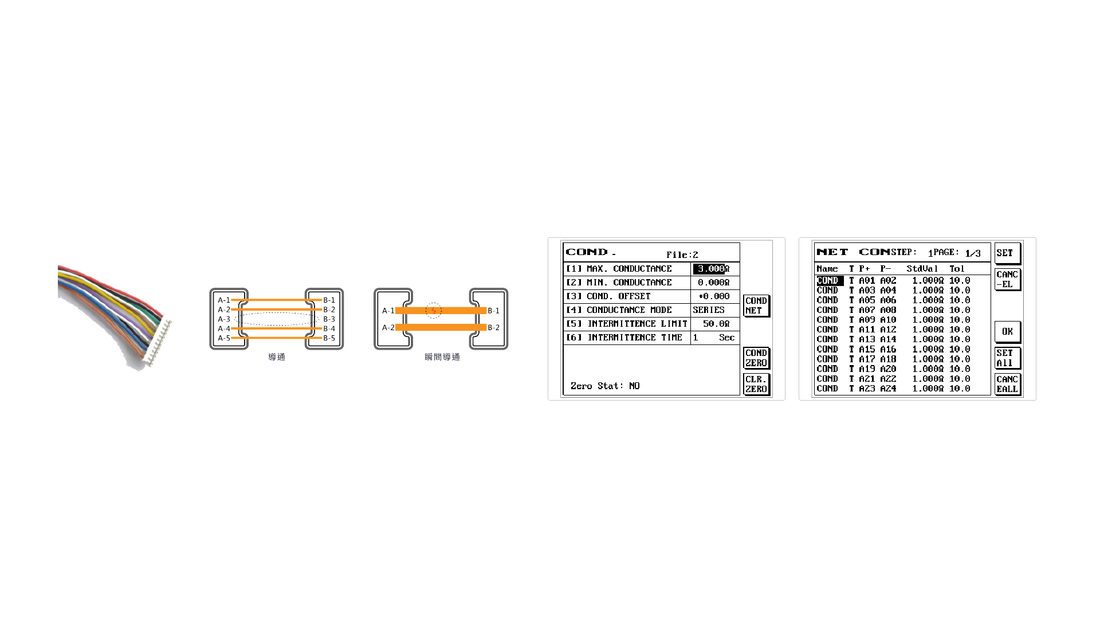

支持导通电阻测试
开启导通电阻测试功能，检测线材所有连接引脚正常连通，以电阻值判定。
Model | 导通电阻 | 瞬间导通 |
8765FA/ 8765NA/ 8765N | 1mΩ~52Ω | 20Ω~2kΩ |
8765NAK/ 8765NK | 1mΩ~52Ω | 20Ω~2kΩ |

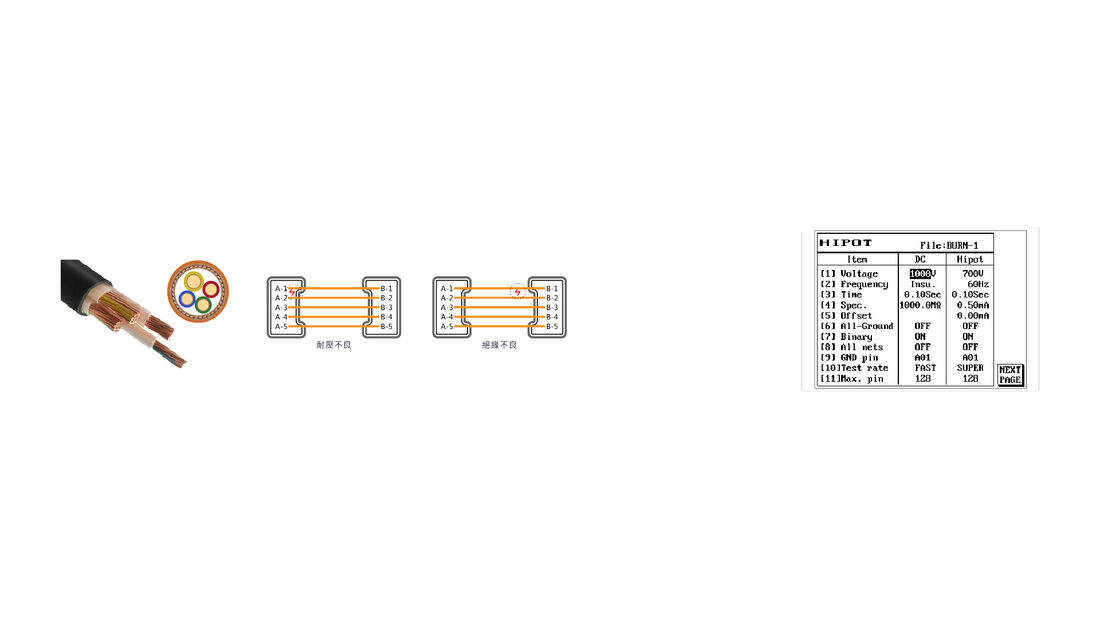

支持AC/DC耐电压、绝缘测试
MICROTEST 线材测试仪支持耐压与绝缘测试，对线材施加一组稳定高压进行耐电压能力与绝缘性能的测试，并可开启电弧侦测功能，评估线材 在高电压条件下，线材连接器是否会发生电弧，以确保线材安规质量。
Model | 8765NAK | 8765NK | 8765FA | 8765NA | 8765N |
AC耐压/漏电流 | 100V~700V/ 5mA | - | 100V~1000V/ 5mA | 100V~700V/ 5mA | - |
DC耐压/漏电流 | 50V~1000V/ 1200µA | 50V~1000V/ 1200µA | 50V~1500V/ 1200µA | 50V~1000V/ 1200µA | 50V~1000V/ 1200µA |
IR电压/绝缘 | 50V~1000V/ 1.2GΩ | 50V~1000V/ 1.2GΩ | 50V~1500V/ 1.2GΩ | 50V~1000V/ 1.2GΩ | 50V~1000V/ 1.2GΩ |

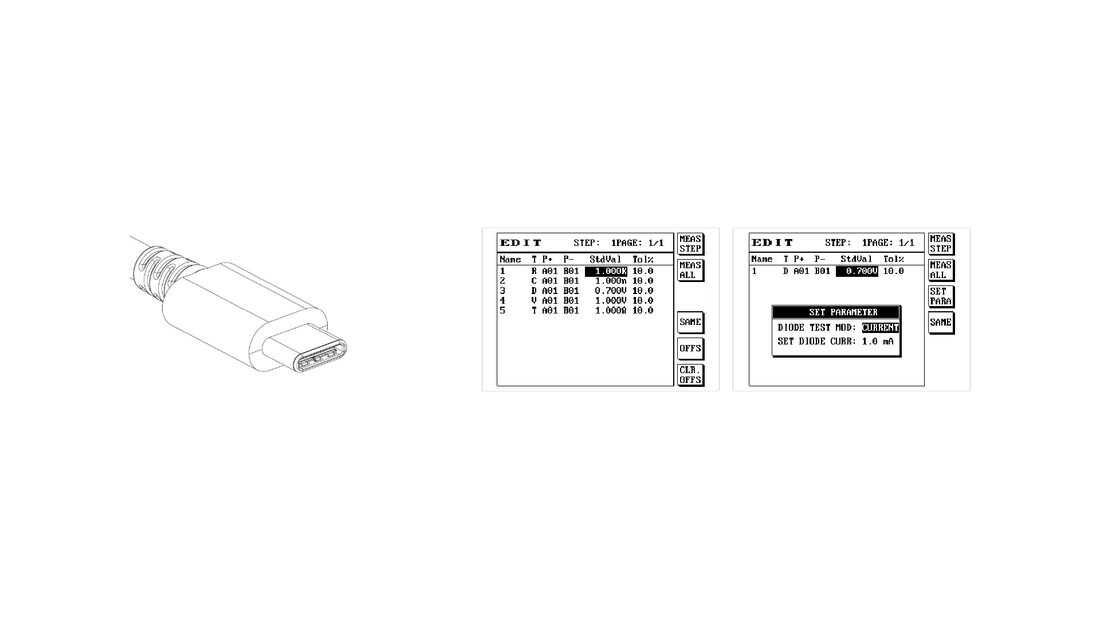

支持电容、电阻、二极管测试
许多线束会设计保护机制，加入了保护组件，像是USB Type-C 快充线束会安装瞬时电压抑制(TVS)二极管于USB Type-C插头与插座的引脚和 接地之间，以防止瞬时电压或反向电压造成损坏，或是，在工业控制系统中，线束经常面临电磁干扰和过电压风险，需加入保护组件加强抗干扰性。
MICROTEST 线材测试仪支持电容、电阻与二极管测试功能。
Model | 电容测试 | 电阻测试 | 二极管测试 |
8765FA/ 8765NA/ 8765N | 10pF~12µF | 50mΩ~20MΩ | 0.1~6.8V |
8765NAK/ 8765NK | 10pF~12µF | 50mΩ~20MΩ | 0.1~6.8V |

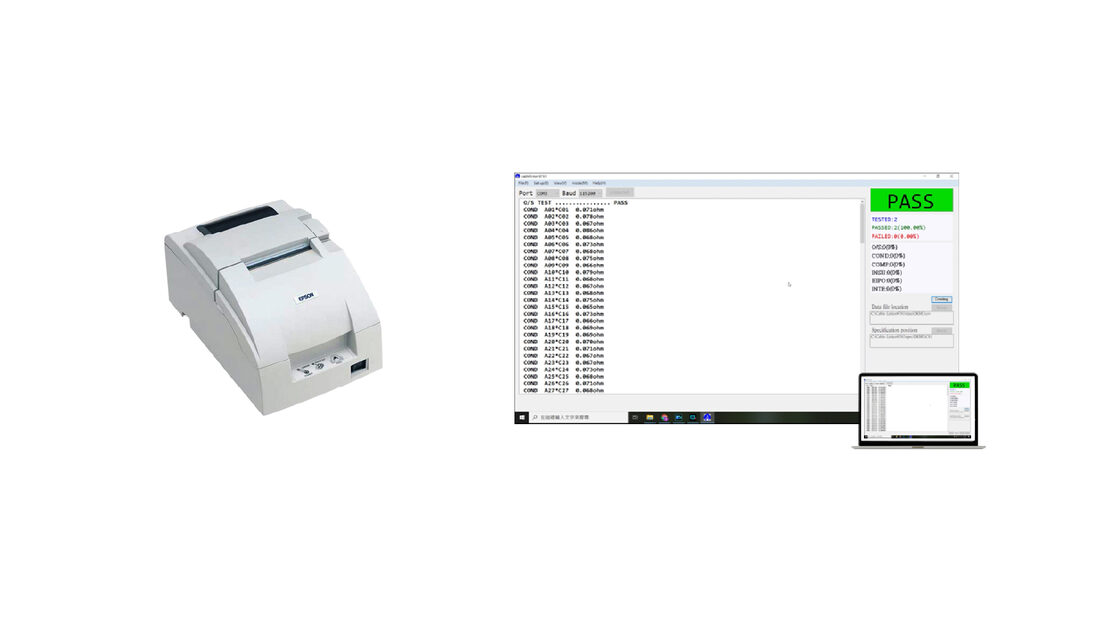

支持PC 联机与条形码打印
支持计算机联机软件和条形码检测设备，满足生产在线全面的产品追踪和数据储存需求。
电子线-64点转64点 (长40cm) TL-CB0005
探棒测试线-音响接头 (长150cm) TL-CB0006
电源线
无线WIFI联网治具
F874001
多组测试扩充盒 (14组待测物)
F874002
多组测试扩充盒 (14组待测物/ 灯号显示)
F874004
联网治具
F874005
Remote灯号显示盒
FX-000C15
转接板 (四线式64点转二线式64点)
FX-000C17
转接板 (四线式32点转二线式32点)
FX-000C25
Remote 多功能扩充盒 (多组测试、灯号显示)
FX-000C27
电流源扩充盒- 5A压降测试｜应用于PCB
FX-000C18
瞬间断路测试治具
AK-8600F1
测试线-64点转64点 (长30cm)
AK-8600F2
电子线-64点转64点 (长40cm)
TL-CB0001
TL-CB0002
测试线-64点转64点 (长100cm)
测试线-64点转64点 (长200cm)
TL-CB0005
电子线-64点转64点 (长40cm)
FB-8600M1
万用治具板
F760001
D-Sub脚踏开关 (15 PIN)
TL-000011
USB TO RS-232 通讯线
TL-000003
RS-232通讯线 (长180cm)
KB-8750K1
校验治具-四线式｜Model.8761/ 8761
TM-U220PB-T EPSON
TM-U220PB-S EPSON
打印机- TM-U220PB (繁中/英)
打印机- TM-U220PB (简中/英)
OP-876501
支持DC 24V输出，检测短/断路、绝缘电阻
