用途场景
规格参数
频率 | 型号 |
10Hz-1MHz | 6630-1 |
10Hz-3MHz | 6630-3 |
10Hz-5MHz | 6630-5 |
10Hz-10MHz | 6630-10 |
10Hz-20MHz | 6630-20 |
10Hz-30MHz | 6630-30 |
10Hz-50MHz | 6630-50 |
测量参数 | 显示范围 |
|Z| | 0.000mΩ-9999.99MΩ |
R, X | ±0.000mΩ-9999.99MΩ |
|Y| | 0.00000µS-999.999kS |
G, B | ±0.00000µS-999.999kS |
θRAD | ±0.00000-3.14159 |
θDEG | ±0.000 -180.000 |
Cs, Cp | ±0.00000pF-9999.99F |
Ls, Lp | ±0.00nH-9999.99kH |
D | 0.00000-9999.99 |
Q | 0.00-9999.99 |
Δ | ±0.00%-9999.99% |
Rdc | 0.00mΩ-99.9999MΩ |
εr' εr'' | 0-100000 |
µr' µr'' | 0-100000 |
测量频率点数 | 可程序 |
频率最小分辨率 | 100mHz, 6位数频率输入 7ppm ±0.01% (频率输出精准度) |
基本精确度 | ±0.08% (典型值±0.05%) |
AC测试信号位准 | 测试信号电压范围 10mV-2Vrms |
电压最小分辨率 1mV | |
准确度 ALC OFF：10% * 设定电压 ±2mV ALC ON：6% * 设定电压 ±2mV | |
测试信号电流范围 200μA-20mArms | |
电流最小分辨率 10μA | |
准确度 ALC OFF：10% * 设定电流 ±20μA | |
DC信号 | 1V(固定) |
输出阻抗 | 25Ω、100Ω (可切换) |
量测时间 | <3mS (最快) |
量测模式 | 数字电桥模式 多步模式 |
等效电路 | 串联、并联 |
校正 | 开路、短路、负载 |
线长补偿 | 0/0.5/1/2m |
多步测试 | 50组 ，每组15个测试步骤 |
内建 直流偏置电压 | -12 to +12V, 0.3% ±1.5mV, 100Hz to 50MHz |
BIN分类 | 9级 (******) |
比较器 | ABS、ΔABS、Δ%、OFF |
内建储存 | 100组LCR Meter测试设定文件 、50组多步测试设定 |
USB Host 储存 | 100组LCR Meter测试设定文件 、50组多步测试设定 |
触发测试方式 | LCR Meter测试设定文件 多步测试设定文件 |
界面 | 自动、手动、RS-232、Handler |
选购 | PC连线软件 |
电源需求 | 电压 90-264Vac |
频率 47-63Hz | |
低功耗：更大30W | |
液晶屏幕 | 7吋TFT, 彩色显示 (800*480) |
操作环境 | 温度：10-40℃、湿度：20-90%RH |
外观尺寸 (W*H*D) | 336x147x340 mm |
重量 | 3.95Kg |
因应通讯接口标准化趋势，自2025/7/1起，6630与6360系列(6363/6364/6365/6367)将取消标配GPIB接口，建议用户提前评估透过LAN、USB、RS-232标配接口之控制方式。
本项调整可能对部分使用者造成不便，敬请见谅，感谢您的理解与支持。

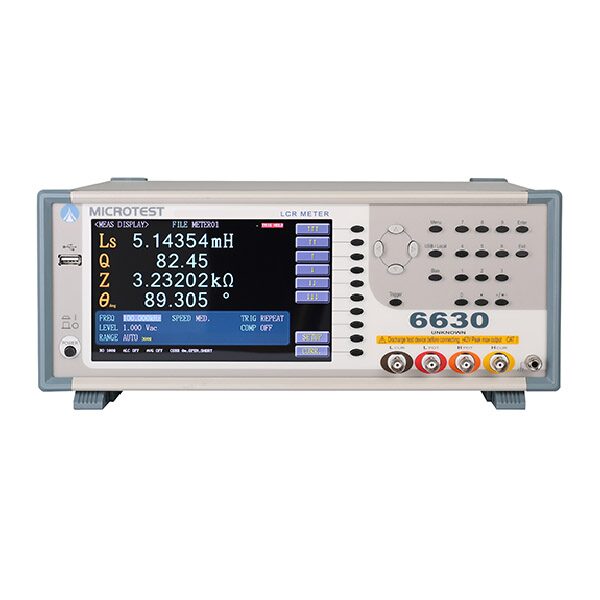

LCR数字电桥 ，提供 7 种频率选项（10 Hz 至1/3/5/10/20/30/50MHz），可以进行交流信号的LCR测试， 测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地连续测试。提供 输出阻抗25Ω/100Ω可切换，ALC补偿，多步测试; BIN分类及比较器功能在自动元件生产时进行良品与不良 品分类。并支援RS-232、Handler、LAN、USB Host/Device 介面 LCR数字电桥6630可搭配各式各样的测试治具与配件。介电常数测试治具 FX-0000C7，仪器内建公式直接算 出材料介电数值 εr'、εr"。评估 PCB 空板或陶瓷板等。使用液态介电治具 FX-000C20，用来评估电化学材料 特性分析。使用导磁系数测试治具 FX-0000C8，仪器内建公式直接算各种环形磁芯或铁氧体磁芯及电磁屏蔽 涂层材料的导磁系数 μr'、μr" |

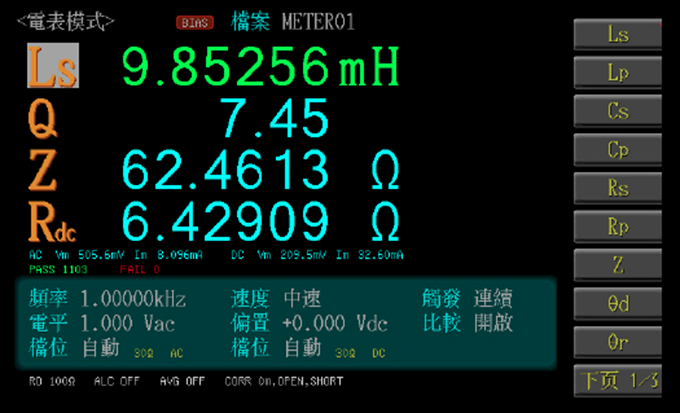

四显参数 |
|
800*400 7 吋彩色螢幕，可以同時設定即顯示四種不同的參數 |

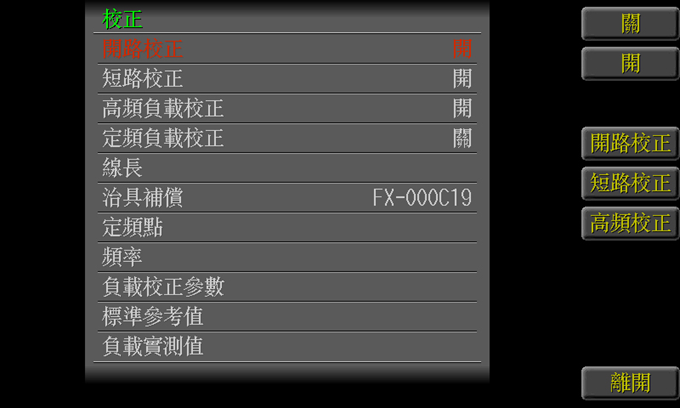

精确校正 |
|
量測待測物之前，需要先做開路、短路、高頻負載校正、及定頻負載校正 |

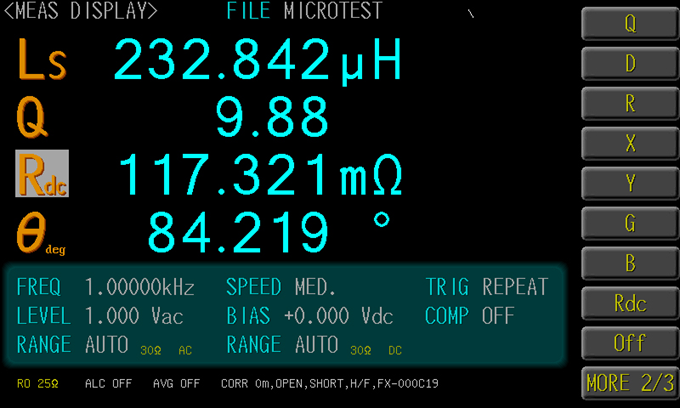

精准测量电感组件的直流电阻DCR |
|
用于电感组件特性的量测，量测直流的电阻特性 一般用来评估电感的参数值为 Ls/Lp/Q/SRF/DCR。电感匝数与绕线材料会影响DCR值 |

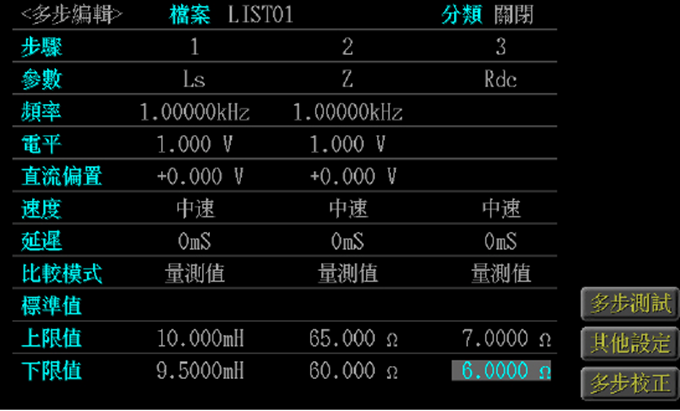

多步测试 |
|
多步列表测试自动编成功能，最多 15 组 ( 可存 50 个编程 ) |

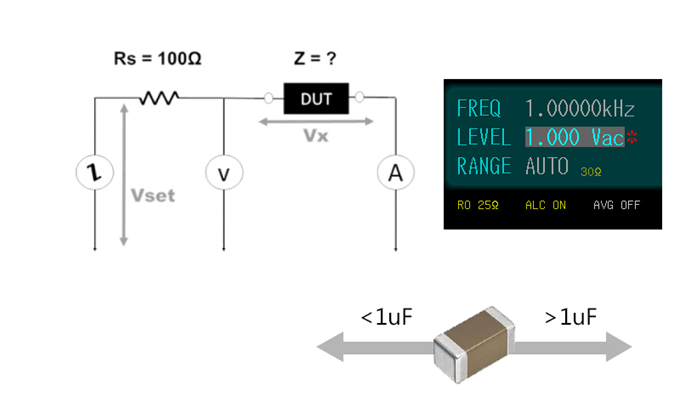

自动电平控制 (ALC) |
|
输出阻抗 25Ω/100Ω 可以切换。自动电平控制 (ALC) 为工程师更精确量测组件。如积层陶瓷电容(MLCC) 电容值>1uF，需打开ALC 量测， 因为电容值在量测时有可能会低于真实的电容量 一般评估电容的参数值有 Cs/Cp/D/Q/ESR/直流偏压C-V |

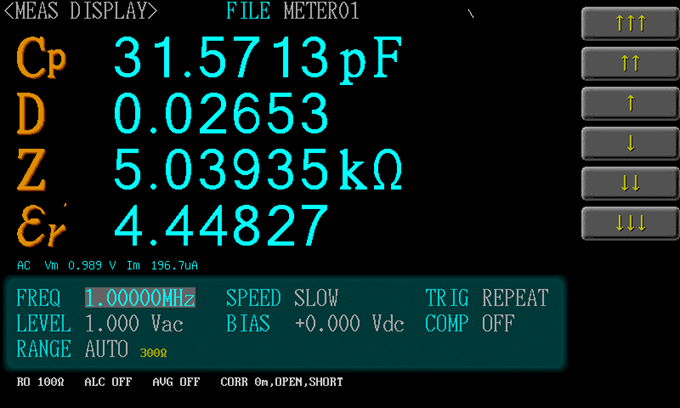

自带介电常数测量功能εr |
|
使用介电常数测试治具 FX-0000C7，6630 内建公式直接算出材料介电数值 εr'、εr" 评估 PCB 空板或陶瓷板等 |

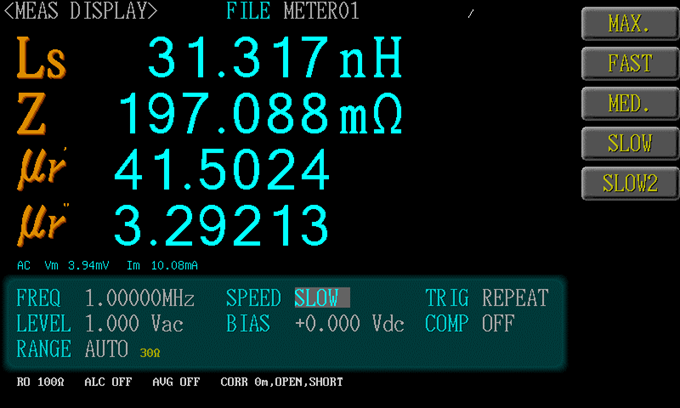

自带导磁系数测量功能μr |
|
使用导磁系数测试治具 FX-0000C8，6630 内建公式直接算 各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数 μr'、μr" |
-电源线
-操作手册电子光盘
高频 DIP 元件测试治具
-电脑连线软件
测频试下治压具
高频镊子式测试线夹
高频SMD测试治具
介电常数治具
导磁係数治具
材料测试治具
液体介电测试治具
BNC测试夹
DIP元件测试治具
延伸DIP元件测试盒
高频DIP元件测试治具
SMD测试治具
外部偏压盒
(±200V/1MHz)
BNC 测试延长线
A/B/C
