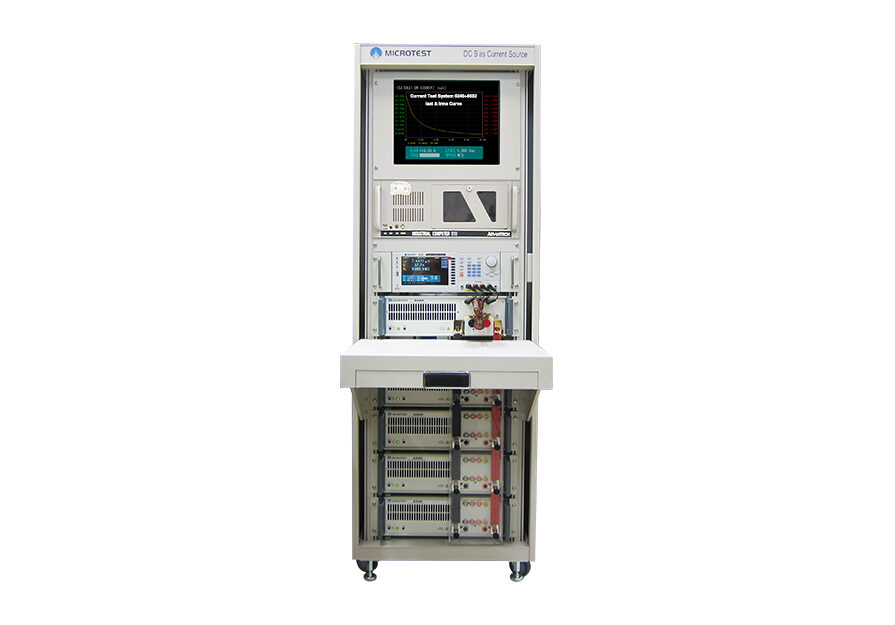

6632+6243/6223 直流偏流源测试系统

型号:6632+6243/6223
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

参数规格



DC偏流源测试系统

6632S+(支援等效电路分析) / 6632+ 系列

型号

6632S+6243H

6632+6243H

6632S+6243

6632+6243

6632S+6223

6632+6223

频率响应

100Hz-10MHz

100Hz-10MHz

100Hz-10MHz

输出电流Max

640A

320A

120A

消耗功率

640W

640W

320W

电流源迭加台数

16

8

6

单台输出电流

40A

40A

20A

正负电流切换

●

●

●

电流精确度

0.000A-1.000A 1%+5mA

1.001A-5.000A 2%

5.001A-40.000A 3%

磁饱和电流扫描

●

●

●

温升电流扫描

●

●

●

频率曲线扫描

●

●

●

直流电阻测量

●

●

●



阻抗分析仪型号

6632S/6632

频率

10-1/3/5/10/20/30M/50MHz

AC测试信号位准

10mV-2Vrms

DC测试信号位准

1V(固定)

输出阻抗

25Ω、100Ω (可切换)

支援等效电路分析

选型6632S

参数项目

R, X

±0.000mΩ-9999.99MΩ

|Y|

0.00000μS-999.999kS

G, B

±0.00000μS-999.999kS

θRAD

±0.00000-3.14159

θDEG

±0.000° -180.000°

Cs, Cp

±0.00000pF-9999.99F

Ls, Lp

±0.00nH-9999.99kH

D

0.00000-9999.99

Q

0.00-9999.99

Δ

±0.00%-9999.99%

Rdc

0.00mΩ-99.9999MΩ

εr' εr''

0-100000

µr' µr''

0-100000


一般规格

等效电路

串联、并联

校正

开路、短路、负载

线长补偿

0 / 0.5 / 1 /2 (m)

分类功能(BIN)

ABS、ΔABS、Δ%、OFF

比较器

9级******

多步列表测试功能

50组 (每组提供15个测试步骤)

内建存储

100组LCR Meter测试设定文件 、50组多步测试设定

USB Host存储

LCR Meter测试设定文件、多步测试设定文件、BMP图像、扫图画面及数据

触发测试方式

自动、手动、RS-232、GPIB、Handler

电源

电压:88-264Vac

频率:47-63Hz

操作环境

温度:10℃-40℃

湿度:20-90%RH

外观尺寸

(W*H*D)


356x145x644 mm/6243H, 6243

337x145x525 mm/6223


(W*H*D)


336x147x340 mm/6632

336x147x340 mm/6632S

重量


20 Kg (6243H/6243)

15 Kg (6223)


3.95 Kg (6632)

液晶屏幕

-

7吋TFT, 彩色显示(800*480)

界面

RS-232、Handler


应用测量

6632+6243H/6243/6223

频率响应100Hz-10MHz

输出DC偏置电流可到640A/320A/120A

DC偏流源测试系统是阻抗分析仪搭载DC偏流源,可分析电感器/线圈/铁氧体/铁芯等饱和特性,此外还提供相对导磁系数(μr)测试,分析磁性材料关键特性,本系统支持磁饱和电流与温升电流扫描分析,提供给研发工程师快速精准的电流曲线变化,导入生产线可选择电表模式/多步模式,量测结果以数值显示,同时支持PC联机软件存储测试数据或进行报表分析。


MICROTEST DC偏流源测试系统,精密验证电感器两项指标电流

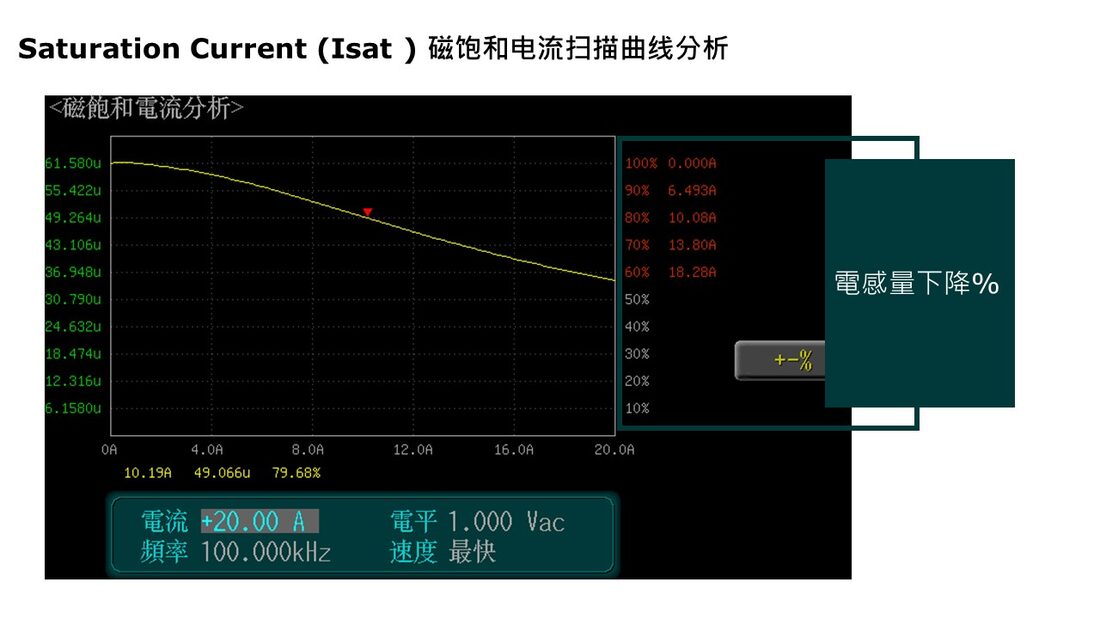

Isat磁饱和电流

电感值的变化率之额定电流,指的是以电感值的下降程度为指标的额定电流规定,超出该范围可能会出现因为纹波电流的增加而导致电容或 IC 控制不稳定。


利用直流偏置电流源测试系统

可精密测试电感器施加DC电流下,电感下降程度%变化



可设定频率扫描叠加不同电流下电感量变化的比较

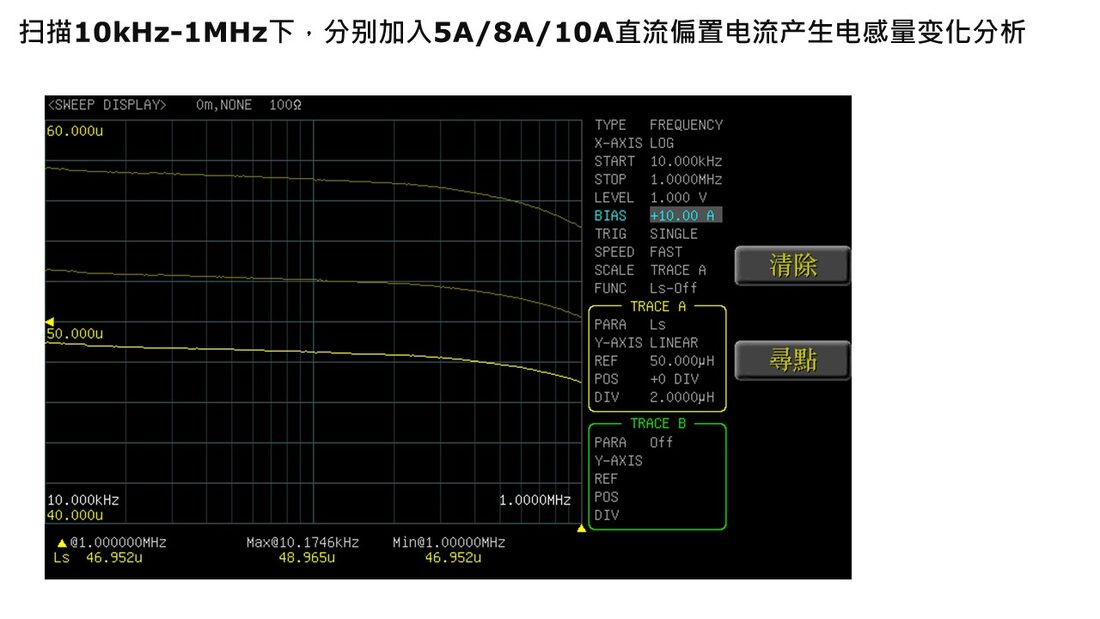

上图为频率从10kHz扫描至1MHz下,叠加5A、8A、10A不同DC偏置电流

(仪器会将前一次扫图结果保留在测试画面上)

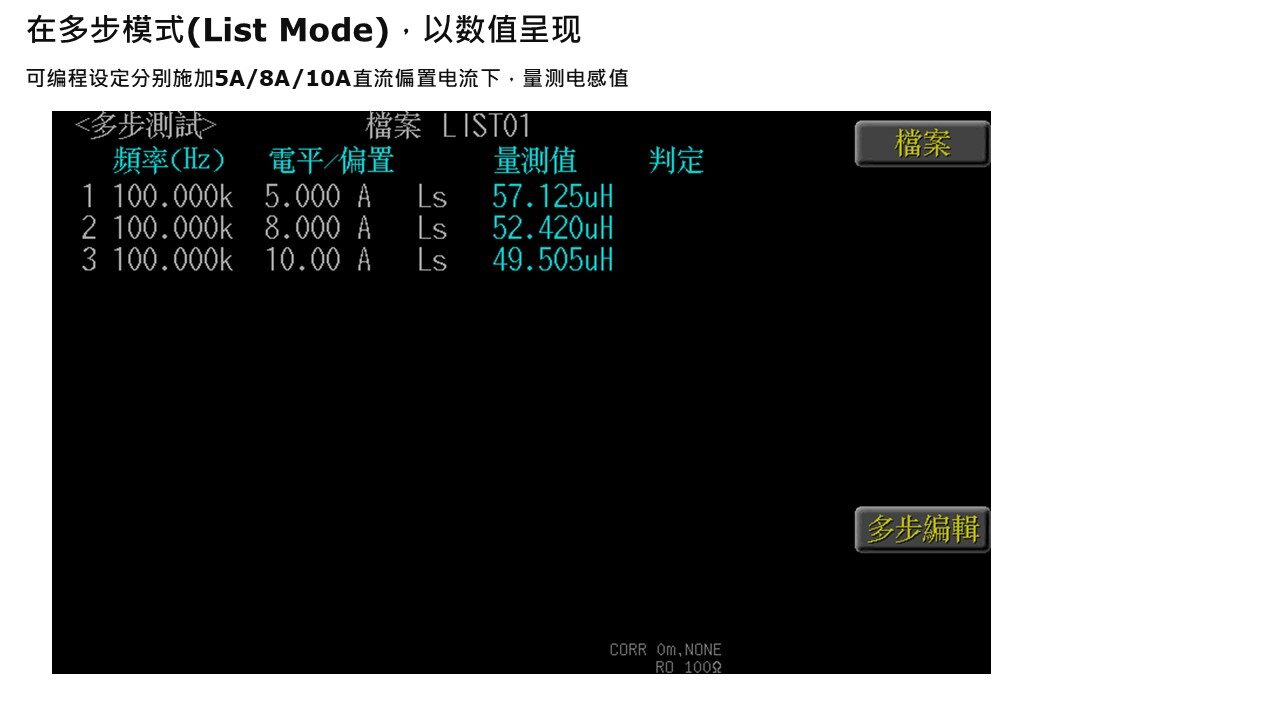

在多步模式(List Mode)下,可编程施加不同DC偏置电流(5A/8A/10A)之下

量测电感值Ls

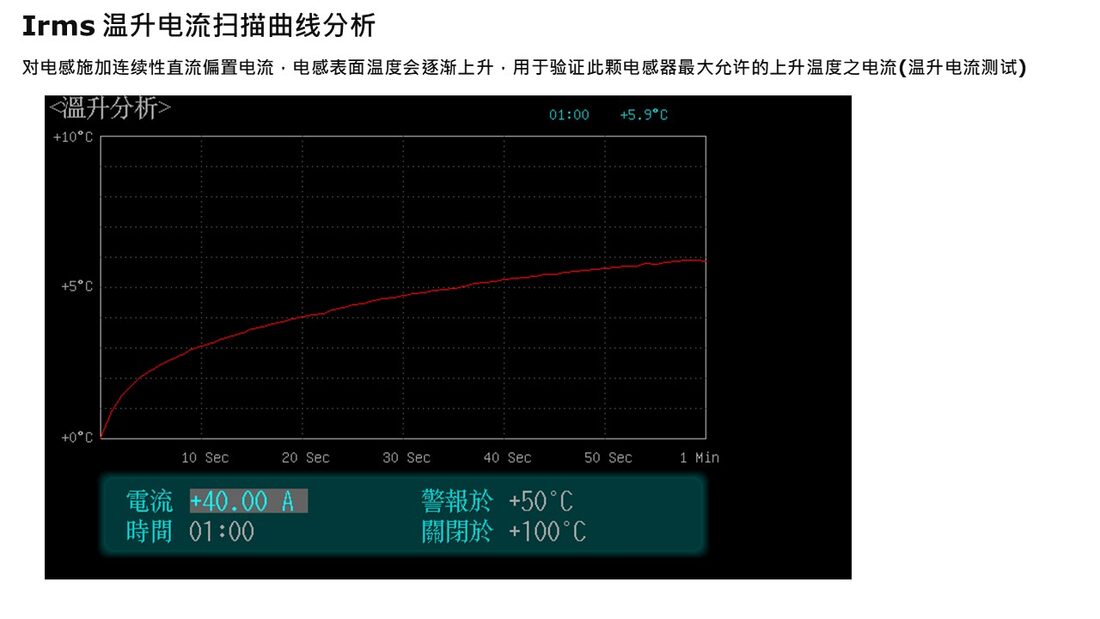

Irms温升电流

指的是电感器的应用额定电流,也称为温升电流,即产品应用时,表面达到一定温度时所对应 的 DC 电流。

通常电感器的温升电流 Irms规范在使电感温度上升 20 或 40 度的电流。



















MICROTEST 温升扫描功能量测方式

  • 是以IDC 值当作电感温升为Tr°C 时的直流偏置

  • 依照铜导线的温度系数约为3,930 ppm

  • Tr 温升下其电阻值为RDC_Tr= RDC(1+0.00393Tr)

  • 热阻越大意味着电感器流过负载电流时所产生的温升较高

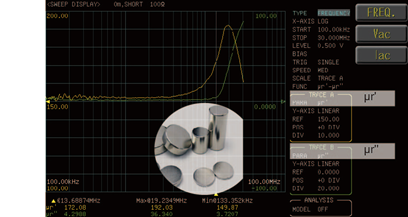

MICROTEST DC偏流源测试系统内置导磁系数测试功能(μr' / μr'')

需选购磁性材料导磁系数测试治具FX-0000C8,采用电感法测量磁性材料的导磁系数




可选购等效电路模型分析

7 种不同的模型,结合不同类型的参数 ( 电阻、电感、电容 ),目的是用三个或四个元素对阻抗与频率特性进行建模。仿真自己的等效电路参数的阻抗轨迹值,然后将其与实际测量轨迹进行比较和参考自谐振频率 (SRF)。


配件

标准配件

-电源线

-网路线

-使用手册电子档光碟

- F6210 DIP治具

-黑/紅電流連接片(6210)

选购配件

-电脑连线软体

- F6220 SMD治具

- FX-DB0001 SMD治具

- 6223/6210/6220 連接片 (短/長)

- 6243/6240 連接片(短/長)

- BNC+BNC連接線



资料下载

下载资料 1(PDF)
