用途场景
规格参数
量测规格

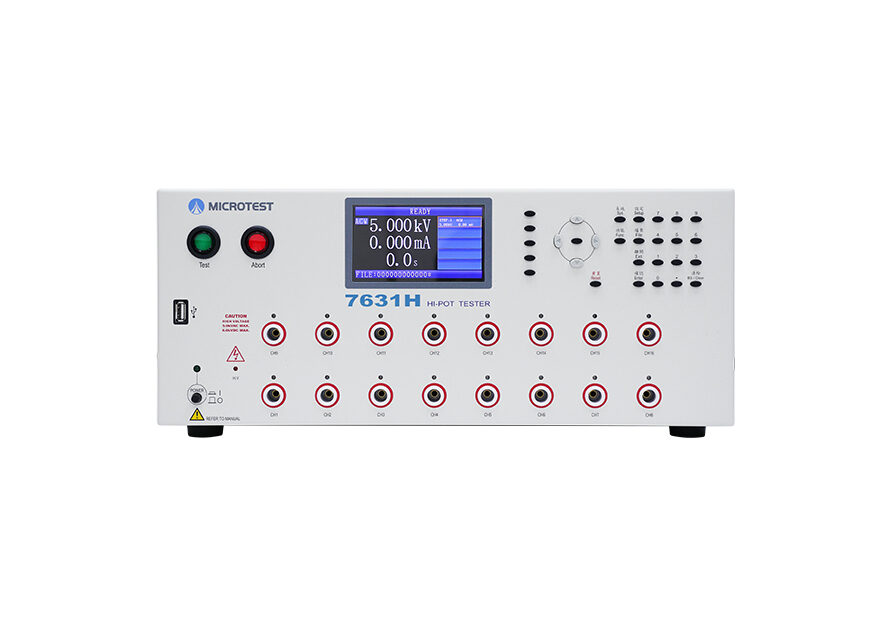

型号 | 7631H / 7631HD (含直流电阻测试功能) | |
测试通道 | 8 | |
AC耐压 | 5000V | |
DC耐压 | 6000V | |
绝缘阻抗 | 12000MΩ | |
DCR直流电阻 | 7631HD支援 直流电阻范围10mΩ-100KΩ 直流电阻分辨率0.01 直流电阻精准度±3% | |
多通道扩充盒选型 | 8通道 | 16通道 |
7508 | 7516 | |
AC耐压测试 | |
输出电压 | 10V-5000V |
电压分辨率 | 1V |
电压精准度 | ±(3% of setting+5V) |
******额定电流 | 30mA |
漏电流范围 | 0.001-31mA |
漏电流分辨率 | 0.001mA |
漏电流精准度 | ±(3% of reading +10uA) |
电弧侦测 | 侦测档位0-20 (1为最灵敏) |
DC耐压测试 | |
输出电压 | 10V-6000V |
电压分辨率 | 1V |
电压精准度 | ±(3% of setting+5V) |
******额定电流 | 10mA |
漏电流范围 | 0.001-11mA |
漏电流分辨率 | ±(3% of reading +10uA) |
漏电流精准度 | 0.001mA |
电弧侦测 | 侦测档位0-10 (1为最灵敏) |
IR绝缘阻抗测试 | |
输出电压 | 10V-1000Vdc |
电压分辨率 | 1V |
电压精准度 | ±(3% of setting+5V) |
绝缘阻抗范围 | 1-12000MΩ |
绝缘阻抗分辨率 | 1MΩ |
绝缘阻抗精准度 | 100-500V, 1-1000MΩ (±5% of reading+1MΩ) 500-1000V, 2-12000MΩ (±5% of reading +10MΩ) |
测试时间 | 0.1-999s |
爬升时间 | 0.1-10s |
测试时间分辨率 | 0.1s |
一般规格
Remote输入信号 | Test、About |
Remote输出信号 | PASS、FAIL、HV Output、Testing |
安全开关 | 进行测试时需要将INTER LOCK进行短路，机台 才能输出测试电压 |

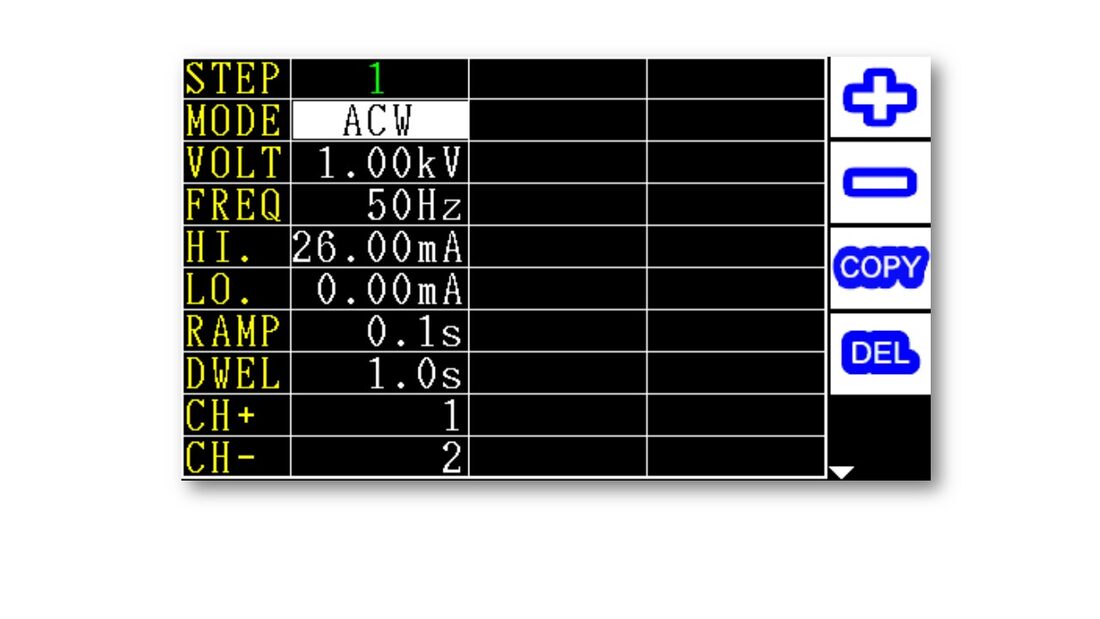

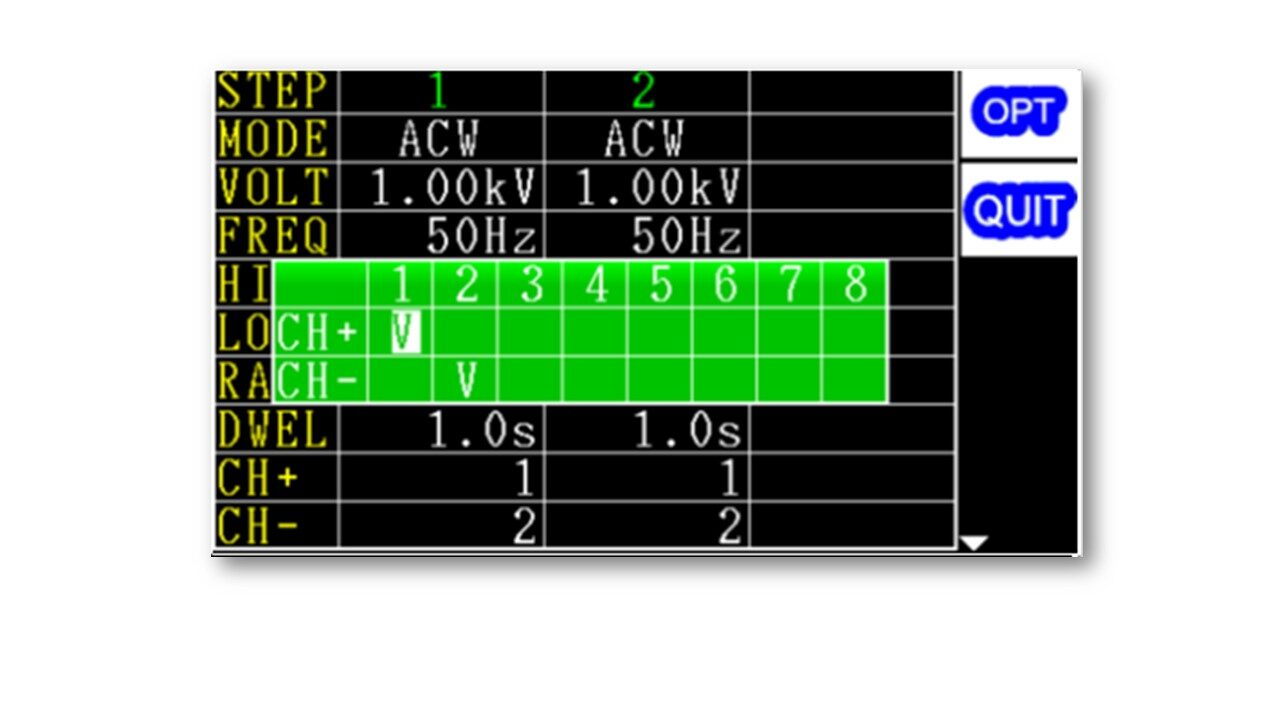

多步测试 | 每个档案最多32个步骤 |
内建存储 | 15组 |
USB Host存储 | 储存配置文件案及韧体的更新，存档组数取决于USB容量大小 |
电源 | 电压：90Vac-264Vac |
频率：50/60Hz ±5% | |
消耗功率 | 300VA |
操作环境 | 温度：5℃-40℃ |
湿度：0-80%RH | |
外观尺寸 | 435x145x500 mm (W*H*D) |
重量 | 15 Kg |
界面 | RS-232、Remote、USB Host、USB Device、EXT. I/O |
液晶屏幕 | 4.3吋TFT 彩色显示 (480*272 ) |
支援3合1机种，支持交流耐压、直流耐压与绝缘电阻测试功能，AC耐压最高5000V/漏电流30mA，DC耐压6000V/漏电流10mA，绝缘电阻******12000MΩ，提供16组测试通道，另可选购7508/7516多信道扫描盒，最高可达72组测试信道，支持PC联机软件进行远程编程与存储测试数据，与条形码机链接进行Bar Code扫码，进行生产履历追溯管理。

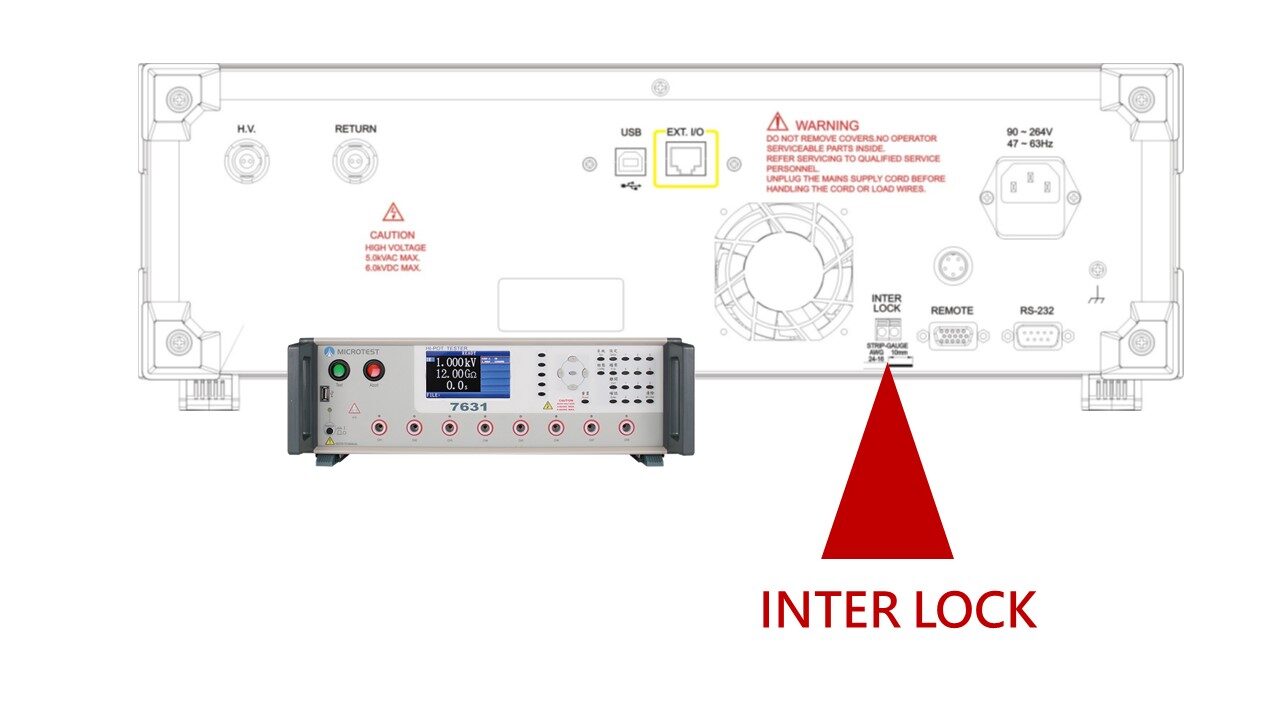

设置安全开关-INTER LOCK，确保使用安全
高压输出安全开关，进行测试时需要将此端口进行短路，机台才能输出测试电压
测试运行中若该端口发生开路现象，机台会立即停止测试(停止输出电压)
机台画面同步会显示INTER LOCK
耐压测试的时间要设置多长？
当进行耐压测试时，测试电压的设定会参考被测物的安全标准进行，如果设定电压太低，绝缘材料可能会因没有施加足够的电压而导致绝缘不良的产品出货给客户，但设定的电压过高，量测时间太久将造成绝缘材料长久性的损害。
一般使用的时间设定参考规则，也是安全标准化会采用的方法
采用经验值公式：试验电压= 电源电压 × 2+1000V
EX:充电变压器电源电压为240V，则设定测试的电压可设定为1480V
耐压测试其实很耗时，业界生产线最常见的折衷测试方式
大多产品耐压测试规范，持续耐压测试时间为60秒，当单个被测物有多组数要测耐压，则要完成一个被测物花费时间是60秒好几倍，对产能是一种很耗时的压力检测项目。因此实际上生产线最常采用的方式，将耐压测试的时间减少为1~2秒，测试的电压提高10~20%，确保时间缩短后对产品的绝缘性能的可靠度测试。
为什么需要进行绝缘阻抗的测试
确认绝缘体结构的绝缘性能利用优质绝缘材料组成绝缘体结构或系统，应具备较高的绝缘电阻值对于绝缘材料必须保证开关的防触电保护确认绝缘结构经可靠度测试(如耐热能力、绝缘性能)绝缘阻抗对组件的重要性。电子产品组装之前，组件的进料检验项目需进行绝缘阻抗的测试，这些组件包含开关、变压器、电阻器、电容器、电感器、PCB、导线或线材，确保绝缘性能符合安全规范。
进行绝缘阻抗测试的方式与耐压测试很像，耐压测试以漏电流大小判定，绝缘测试以电阻值为判定，通常为MΩ以上，主要是量测被测物两个端点之间及及其与外围连接一起的各项关联网络所形成的等效电阻值。
电弧侦测可以确保产品发生放电不良
绝缘材料的内部或表面会因高电压测试的状态下产生电气特性的放电，原因是绝缘材料已失去原先好的绝缘性能，导致被测物出现暂时性或非连续性放电。
也因为暂时性的放电无法以漏电流判定检测不良，因此耐压测试仪以测试电压或漏电流之变化率进行判定出不良品。
电弧侦测是一种几何状非一个常量的测试，并且会因为检测器之间线路的阻抗或分布电容导致电弧所侦测的电流对时间的变化率受到影响。
漏电流测试
利用AC电压与DC电压对被测产品施加高电压下，被测物所产生的漏电流与标准规范值进行比较。
因被测物具备有一定微量的电容性存在(杂散电容)，这个电容性除了会因有一定的电阻而产生漏电流，在AC电压下，电容自身属于一个阻抗器件，可能造成量测出的漏电流值也包含耐压测试仪本身的漏电流值，若遇到被测物产品为低AC漏电流必须考虑电容值、频率、施加的电压大小。
高压测试线(红)
D-Sub 脚踏开关 (F760001)
RS-232连接线
远程控制线
耐压测试治具 (F7620)
8信道扩充扫描盒 (7508)
16信道扩充扫描盒 (7516)
