产品亮点
- 5 1/2高分辨率测量，最大读数 120,000
- 直流电压基础精度低至 0.05%

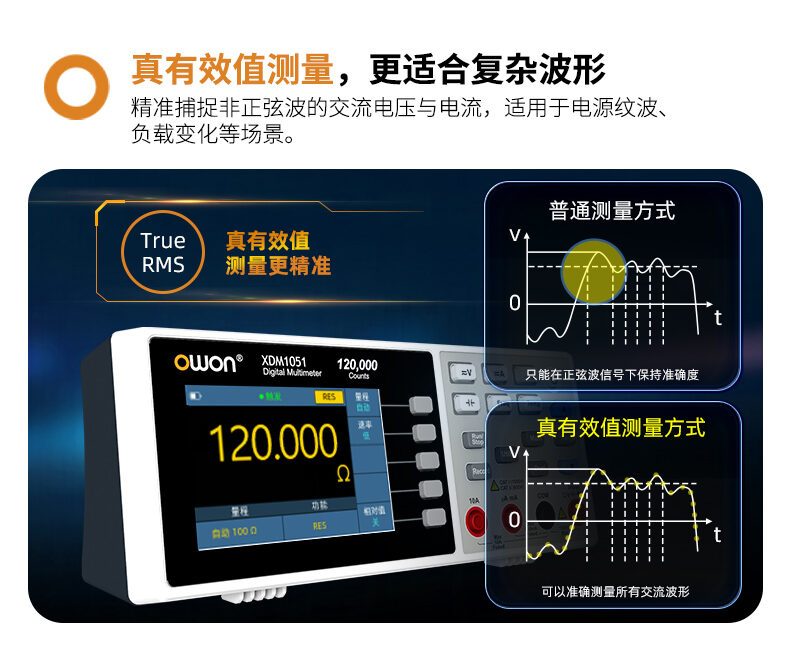

- 多种测量功能：直流/交流电压、直流/交流电流、电阻、电容测量、通断、二极管测试、温度测量
- 交流+频率（AC+Hz)测量、最值、平均值、dB/dBm、相对值等数学运算
- 最高85 rdgs/s 测量速度，支持低/中/高三档速率
- 支持双显示功能，可同时查看两种测量结果

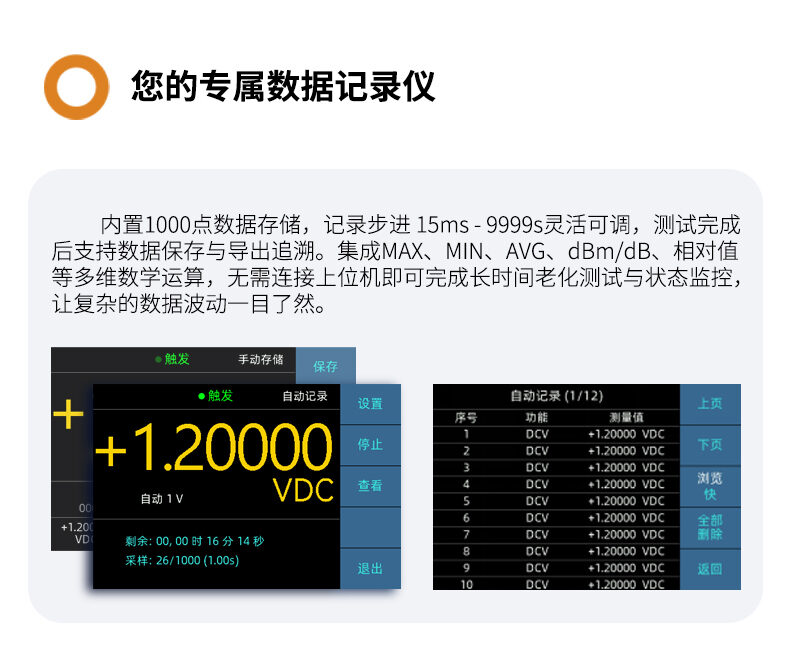

- 内置记录仪功能，支持最多1000 点手动/自动记录

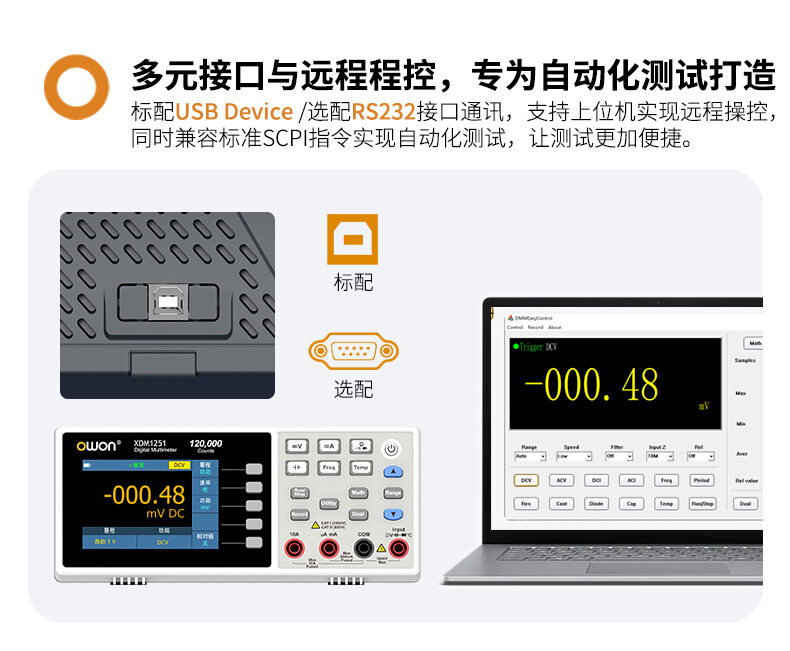

- 支持 USB Device 或 RS232 接口与计算机通讯，实现对仪器的远程控制
- 支持标准 SCPI 命令，便于自动化测试系统集成

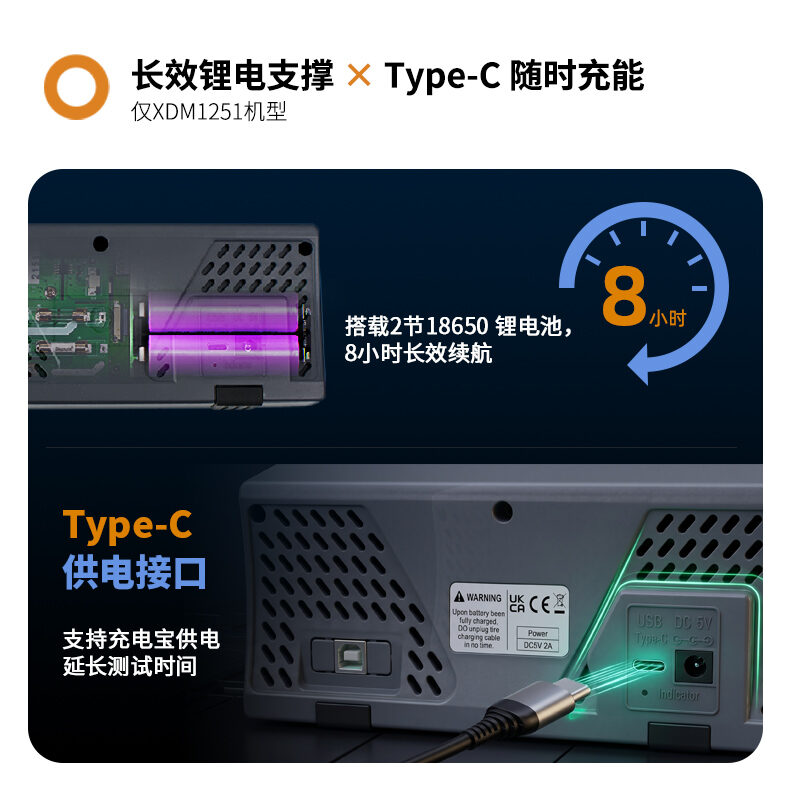

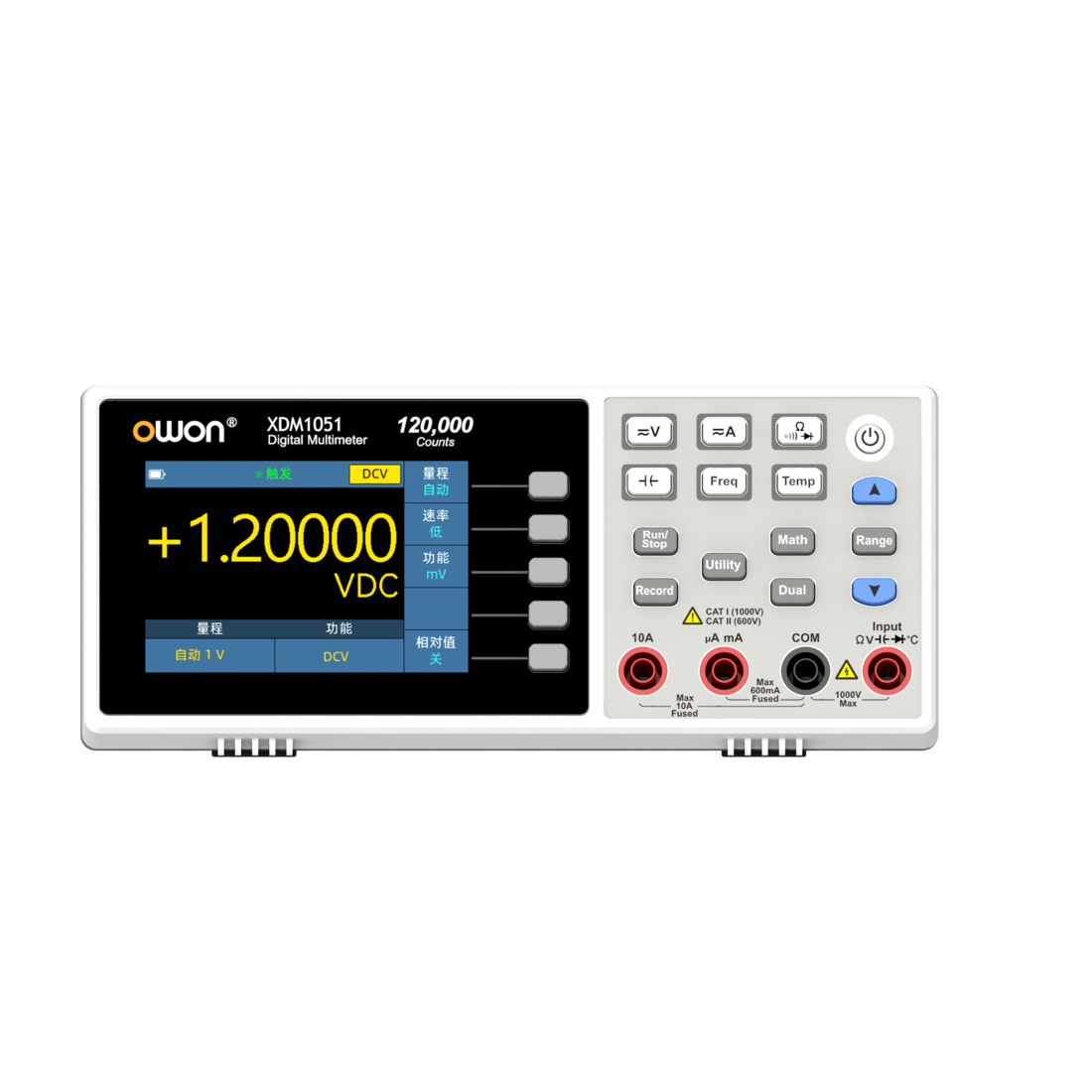

- 采用交流供电(XDM1051)，或内置锂电池供电(XDM1251)，满足不同使用场景
- 3.5 英寸 IPS 彩色显示屏，分辨率 480 × 320
产品介绍
技术参数
|
功能 |
量程 |
分辨率 / 频率范围 |
精度 ±(% 读数 + 计数) |
||
|
直流电压 |
100.000 mV |
0.001 mV |
0.1% + 10 |
||
|
1.00000 V |
0.00001 V |
0.05% + 5 |
|||
|
10.0000 V |
0.0001 V |
0.05% + 5 |
|||
|
100.000 V |
0.001 V |
0.1% + 5 |
|||
|
1000.00 V |
0.01 V |
0.1% + 10 |
|||
|
真有效值交流电压 |
500 mV – 750 V |
20 Hz – 45 Hz |
1% + 30 |
||
|
45 Hz – 65 Hz |
0.5% + 30 |
||||
|
65 Hz – 1 kHz |
0.7% + 30 |
||||
|
直流电流 |
100 uA |
0.001 uA |
0.15% + 20 |
||
|
1000 uA |
0.01 uA |
0.15% + 10 |
|||
|
10 mA |
0.0001 mA |
0.15% + 20 |
|||
|
100 mA |
0.001 mA |
0.15% + 10 |
|||
|
1 A |
0.00001 A |
0.3% + 20 |
|||
|
10 A |
0.0001 A |
0.5% + 10 |
|||
|
真有效值交流电流 |
500 uA – 500 mA |
20 Hz – 1 kHz |
0.5% + 20 |
||
|
5 A – 10 A |
1.5% + 20 |
||||
|
电阻 |
100.000 Ω |
0.001 Ω |
0.15% + 20 |
||
|
1.00000 kΩ |
0.00001 kΩ |
0.15% + 20 |
|||
|
10.0000 kΩ |
0.0001 kΩ |
0.15% + 20 |
|||
|
100.000 kΩ |
0.001 kΩ |
0.15% + 20 |
|||
|
1.00000 MΩ |
0.00001 MΩ |
0.3% + 20 |
|||
|
10.0000 MΩ |
0.0001 MΩ |
0.5% + 20 |
|||
|
100.000 MΩ |
0.001 MΩ |
1% + 50 |
|||
|
二极管 |
3.0000 V |
0.0001 V |
1% + 10 |
||
|
连续性 |
1000.0 Ω |
0.1 Ω |
阈值可调 |
||
|
频率 |
10.000 Hz – 60 MHz |
/ |
± (0.2% + 10) |
||
|
电容 |
50 nF – 500 uF |
/ |
2.5% + 10 |
||
|
5 mF – 50 mF |
/ |
5% + 10 |
|||
|

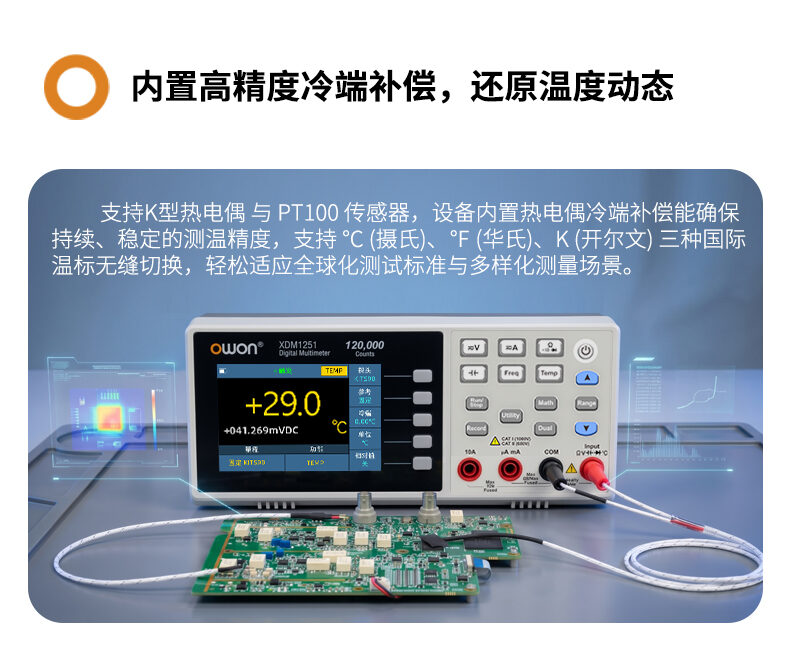

温度 |
K热电偶 |
-200 –1300°C |
0.1°C |
± (1% + 2°C) |
|
|
PT100 |
-200 – 800°C |
0.1°C |
± (1% + 2°C) |
||
|
最大读数 |
120000 |
||||
|
记录长度 |
1,000点 |
||||
|
配置接口 |
RS232或USB Device（二选一） |
||||
|
尺寸 (W×H×D) |
200mm x 86.5mm x 64mm |
||||
|
显示屏 |
3.5英寸IPS显示屏，分辩率480*320 |
||||
标配附件
产品说明书

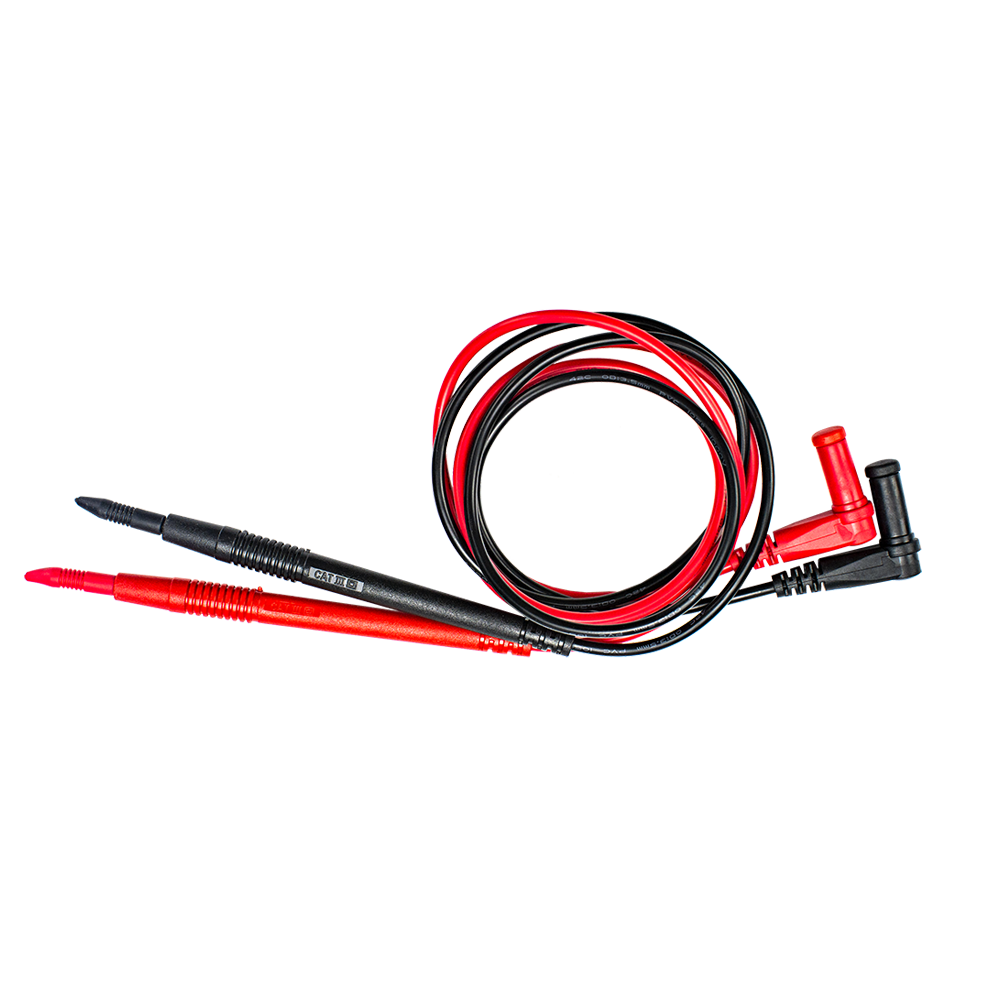

特尖表笔

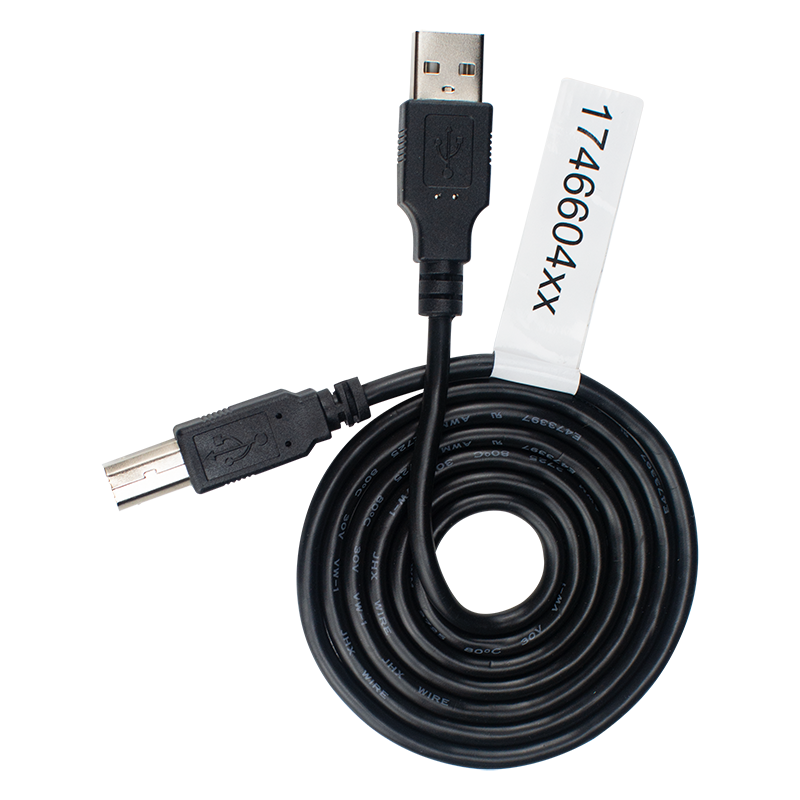

USB数据线

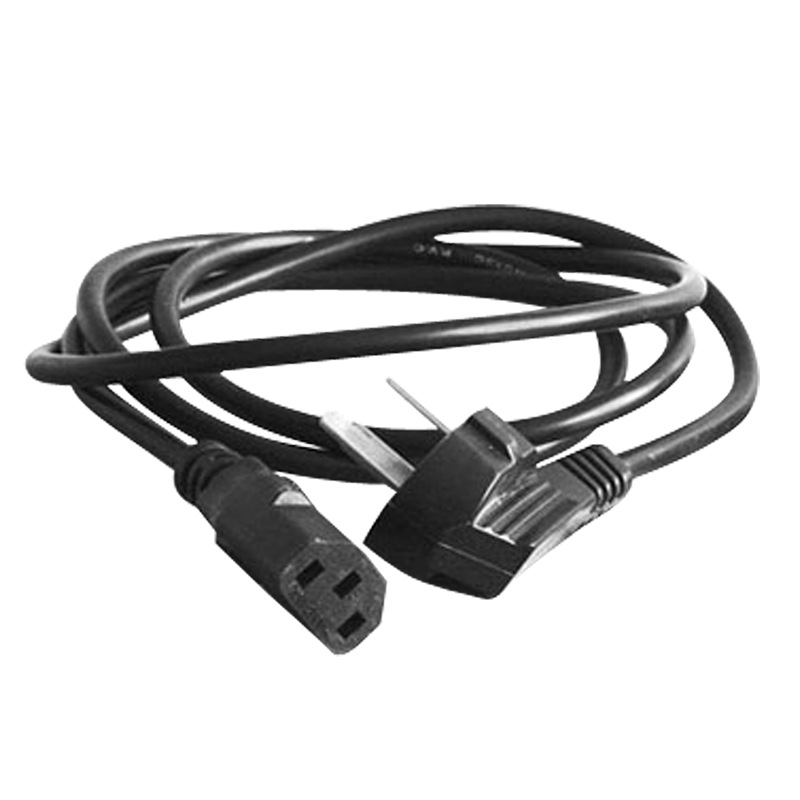

电源线 (仅XDM1051)

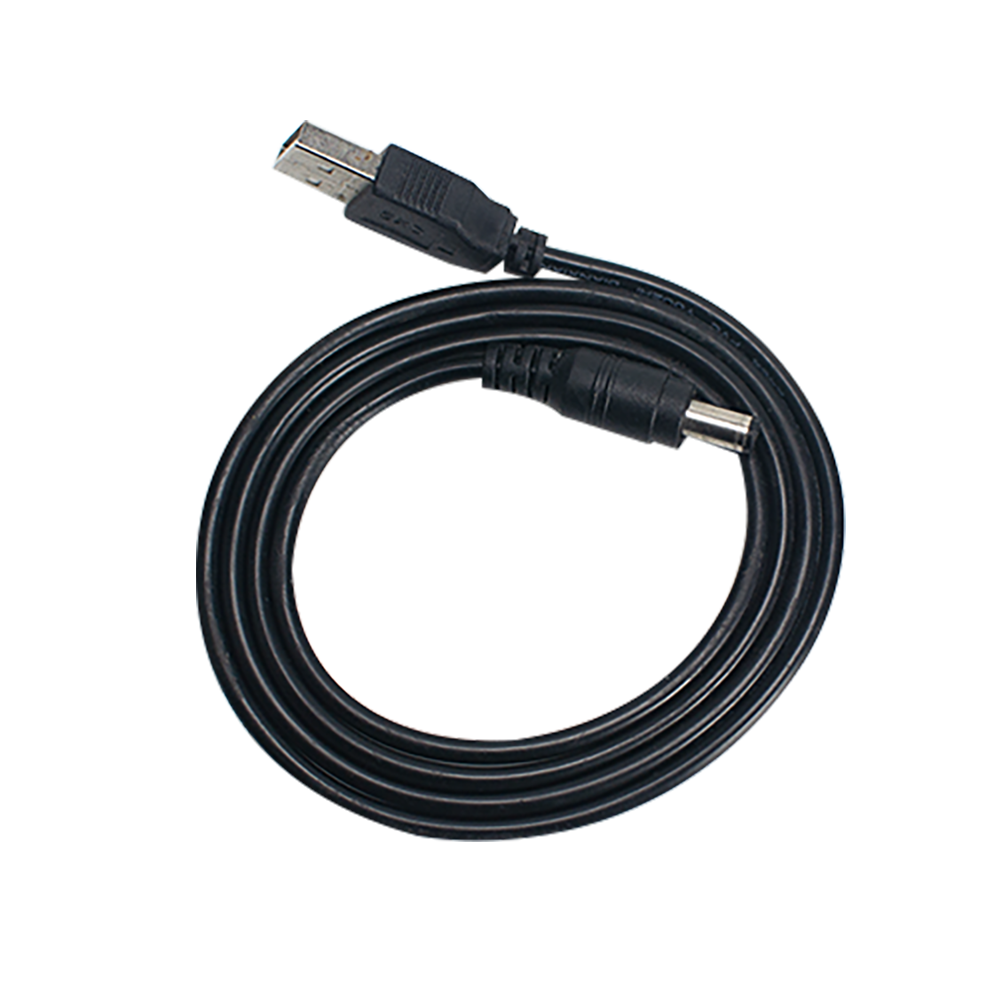

USB转DC电源线 (仅XDM1251)
