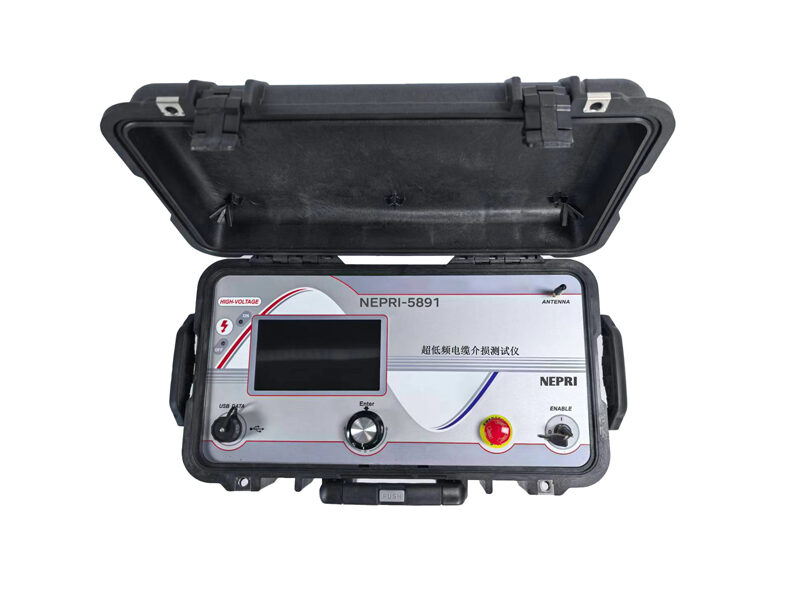

0.1Hz*低频电缆介损测试仪

型号:NEPRI-5891
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 系统测试电压的正弦波形状也可以直接测试电缆的介质损耗因数,从而确定电缆的损耗因数劣化程度。

产品特点

  • 高达24kV有效值的0.1Hz正弦波电压。借助此类电缆测试,可以检测出绝缘层中的故障,尤其是水树损坏不仅在聚乙烯(PE)/交联聚乙烯(XLPE)电缆中,而且在纸绝缘电缆中,都能可靠地实现闪络。

产品概述

功能描述

NEPRI-5891 0.1Hz*低频电缆介损测试仪能够按照相关标准对中压电缆进行测试欧洲电工标准化委员会(CENELEC)协调文件HD 620 S1:1996和HD 621 S1:1996

高达24kV有效值的0.1Hz正弦波电压。借助此类电缆测试,可以检测出绝缘层中的故障,尤其是水树损坏不仅在聚乙烯(PE)/交联聚乙烯(XLPE)电缆中,而且在纸绝缘电缆中,都能可靠地实现闪络。测试程序不会损坏无故障的绝缘层。电缆还可以通过正负电压进行绝缘击穿强度测试直流电压,以及梯形交流电压(矩形波电压)。矩形波电压的转换速率取决于电缆电容,并且自动适应。在直流模式下进行额外的漏电流测量,能够评估电缆绝缘的相对质量。系统测试电压的正弦波形状也可以直接测试电缆的介质损耗因数,从而确定电缆的损耗因数劣化程度。有关此用途的详细说明,请参阅其他相关手册。

图文介绍

特点

NEPRI-5891测试系统将以下特点和功能集于一身:

• **可达24/31.8 kV RMS(正弦波电压)的全交流电压测试

• *低频耐压和介质损耗因数测试一体机

• 直流和矩形波的其他输出电压波形

• 护套测试和**定位,**可达10千伏

• 漏电流测量

• 手动和自动频率调节

• 电压击穿检测,并自动断开高压连接

• 记录到内部存储器中,通过U盘导出到电脑生成测试报告

• 通过USB进行固件更新

交付范围 测试系统的交付范围包括以下组件:

• 测试主机

• 主电源线,2.5米

• 接地电缆,4米

• 高压连接电缆,5米

• U盘

• 操作手册

• 配件包

技术参数

本系列产品技术参数

NEPRI-5891测试系统由以下技术参数定义

输出电压

型号

NEPRI-5891-34kV

NEPRI-5891-45kV

输出电压(正弦波)

max.24kVRMS (34kVPEAK)

max.31.8kVRMS (45kVPEAK)

直流电压

±1–34kV

±1–45kV

分辨率

0.001kV

0.001kV

**度

1%

1%

输出电流

测量范围

0–14mA

0–14mA

分辨率

1µA

1µA

**度

1%

1%

**电容负载

0.1Hz@0.5µF/24kVrms/34kVpeak

0.05Hz@1.0µF/24kVrms/34kVpeak

0.01Hz@8.0µF/18kVrms/25kVpeak

0.1Hz@0.5µF/31.8kVrms/45kVpeak

0.05Hz@1.0µF/31.8kVrms/45kVpeak

0.01Hz@5.0µF/22kVrms/31kVpeak

介质损耗因数测量 (NEPRI-5891)

VLF-Sine

1-24kV rms

1-31.8kV rms

负载范围

1nF-8uF

1nF-5uF

分辨率

1x10-5

1x10 -5

**度

1x10-4

1x10-4

测量范围

1x10 -4-9999.9 x10-4

1x10 -4-9999.9 x10-4

tan-δ测量频率

0.1Hz

0.1Hz

一般信息

功率消耗

max.300VA

max.400VA

逆电压保护

13kV

15kV

数据接口

USB2.0

尺寸

(宽x高x深)

Peli Case 1430, 430 mm x 240 mm x 340 mm

重量

22kg

环境温度

(运行)

-10*+50oC

储藏温度

-20*+60oC

安全和电磁兼容性(EMC)

符合CE标准,符合低电压指令(2014/35/EC)、

电磁兼容性指令(2014/30/EC)、环境影响EN60068-2和后续版本

用户界面提

供了多种语言

英语、中文(简体)、俄语、西班牙语等
