产品用途
特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验
产品特点
用 0.1Hz *低频耐压试验替代工频耐压试验，不但能有同样的等效性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单。
产品概述
电气设备的高压耐压试验是《绝缘预防性试验》规定的重要项目之一。耐压试验可分为交流耐压试验和直流耐压试验，交流耐压试验又可分为工频、变频和 0.1Hz *低频测试技术，其中 0.1Hz *低频技术是新技术，是当前国际电工委员会推荐的技术。我公司新一代本系列*低频高压发生器是采用新技术自主开发的核心产品，采用 7 寸触模屏、新 ARM7 单片机、高速 AD 采集电路，并配有后台管理软件。它克服了国内同类产品的诸多缺点（见表 1），性价比远远高于同类进口产品，特别适用于绝缘等值电容较大的电气设备（例如：电力电缆、电力电容器、大中型发电机和电动机等）耐压试验，符合 2004 年**新颁布电力行业标准《*低频高压发生器通用技术条件 DL/T849.4-2004》要求。

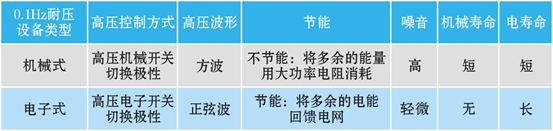

表 1 0.1Hz 耐压试验设备机械式与电子式的性能比较

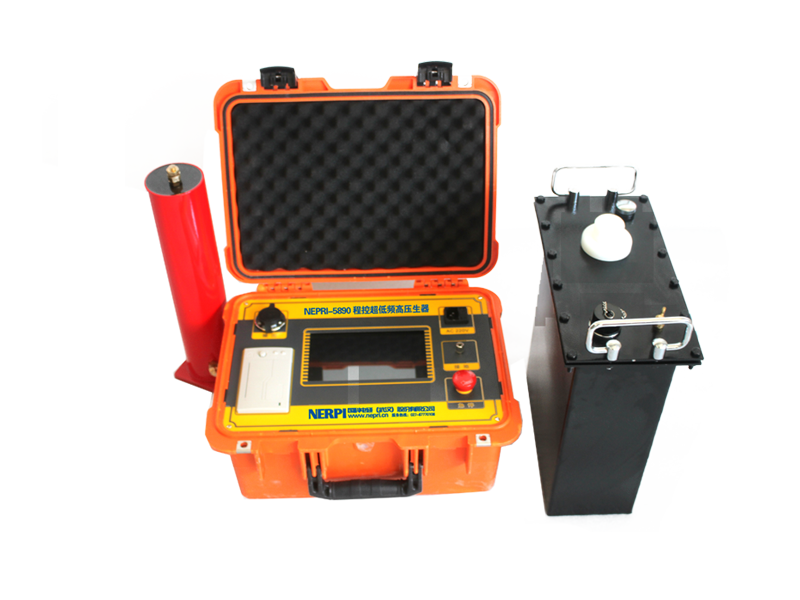

图文介绍
二．0.1Hz *低频耐压技术优点
*低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时，由于它们的绝缘层呈现较大的电容量，所以需要很大容量的试验变压器或谐振变压器。这样一些巨大的设备，不但笨重，造价高，而且使用十分不便。为了解决这一矛盾，国际上普遍采用了降低试验频率，从而降低了试验电源容量的方法。从国内外多年的理论和实践证明，用 0.1Hz *低频耐压试验替代工频耐压试验，不但能有同样的等效
性，而且设备的体积大为缩小，重量大为减轻，理论上容量约为工频的五百分之一，且操作简单。这就是为什么发达**普遍采用这一方法的主要原因。根据我国电力系统实际情况，**发改委已制定了《35kV 及以下交联聚乙烯绝缘电力电缆*低频（0.1Hz）耐压试验方法》行业标准，2004 年颁布了电力 行业标准《*低频高压发生器通用技术条件 DL/T 849.4－2004》，我国正在推广这一新的试验方法。虽然直流耐压试验设备具有体积小、重量轻和造价低等优点，但是直流耐压试验对被试品绝缘破坏性也是很大的。（见表 2）所以**新颁布的电气设备预防性试验相关规程已经明文规定不再使用直流高压对电气设备进行耐压试验，推荐使用交流耐压试验。
本公司研制的新一代本系列 0.1Hz *低频高压发生器”采用新电力电子元器件和新 ARM7 单片机技术，进一步降低了设备的体积和重量，傻瓜式操作，性能更稳定，克服了**代机械式升压器使用寿命短、故障率高、体积大的缺点。通过多年的实践，大量用户的反馈表明：本 系列*低频高压技术在全国有优势，性价比很高！

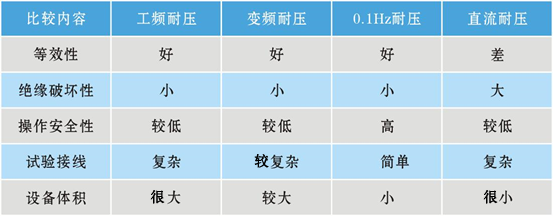

表 2 各种耐压试验设备的性能比较：
根据被试对象选择适当规格的产品
使用时，试品电容量不得*过仪器的额定电容量。试品电容量过小，会影响输出波形。若小于 0.05µF，仪器将不能正常输出，此时可并联 0.05 µF 的电容器
（由本公司提供）辅助输出。常用电气设备电容量的估算见表 4 和表 5

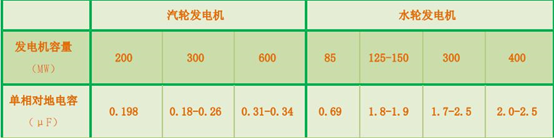

表 4 不同类型发电机的单相对地电容量

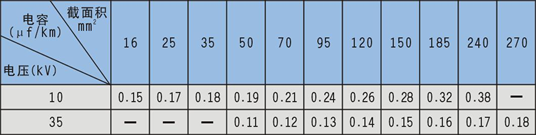

表 5 交联聚乙烯绝缘单芯电力电缆的电容量(µF/km)
试品电流的估算方法：
计算公式： Ｉ＝2πfCU
产品特点
技术**：采用数字变频技术，微电脑控制，升压、降压、测量、保护等测试过程全自动化。
操作方便：接线简单，傻瓜式操作。
保护全面：多重保护（过压保护、高低压侧过流保护），动作迅速（动作时间≤10ms）,仪器安全可靠。
安全可靠：控制器和高压发生器低压连接，光电控制，使用安全可靠。
采用了高低压闭环负反馈控制电路，输出无容升效应。
配置齐全：电容触摸屏，液晶汉字显示，自动存储，自动打印。
测试范围大：0.1Hz、0.05Hz 及 0.02Hz 多频率选择，测试范围大。
体积小、重量轻：十分利于户外作业。
中英文切换功能
技术参数
本系列产品技术参数
1. 输出额定电压：参见表 3
2. 输出频率：0.1Hz、0.05Hz、0.02Hz
3. 带载能力：
0.1Hz** 1.1µF
0.05Hz ** 2.2µF
0.02Hz ** 5.5µF
4. 测量精度：3%
5. 电压正，负峰值误差：≤3％
外；温度：-10℃～+40℃；湿度：≤85％RH
8. 电源保险管：参见表 3
9. 电源：电压 220V±5%，50±5Hz
注意：若使用便携式发电机供电，要求发电机输出电压、频率稳定（一般要
求功率大于 3kW，频率 50Hz，电压 220V±5%
10. 被试品电容量不得*过仪器额定电容量**值，数值大小见表 3；
规格 | 额定电压 | 带载能力 | 电源 保险管 | 产品结构、重量 |
30/1.1 | 30kV （峰值） | 0.1Hz,≤1.1µF | 10A | 控制器：4㎏ 升压器：20㎏ |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
40/1.1 | 40kV （峰值） | 0.1Hz,≤1.1µF | 10A | 控制器：4㎏ 升压器：20㎏ |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
50/1.1 | 50kV （峰值） | 0.1Hz,≤1.1µF | 15A | 控制器：4㎏ 升压器：40㎏ |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
60/1.1 | 60kV （峰值 | 0.1Hz,≤1.1µF | 15A | 控制器：4㎏ 升压器：50㎏ |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
80/1.1 | 80kV （峰值） | 0.1Hz,≤1.1µF | 15A | 控制器：4㎏ 升压器：50㎏ |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF | ||||
90/1.1 | 90kV （峰值） | 0.1Hz,≤1.1µF | 15A | 控制器：4㎏ 升压器：55㎏ |
0.05Hz,≤2.2µF | ||||
0.02Hz,≤5.5µF |
