产品用途
用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
产品特点
在低压脉冲方式下可以*立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行**定点。
产品概述

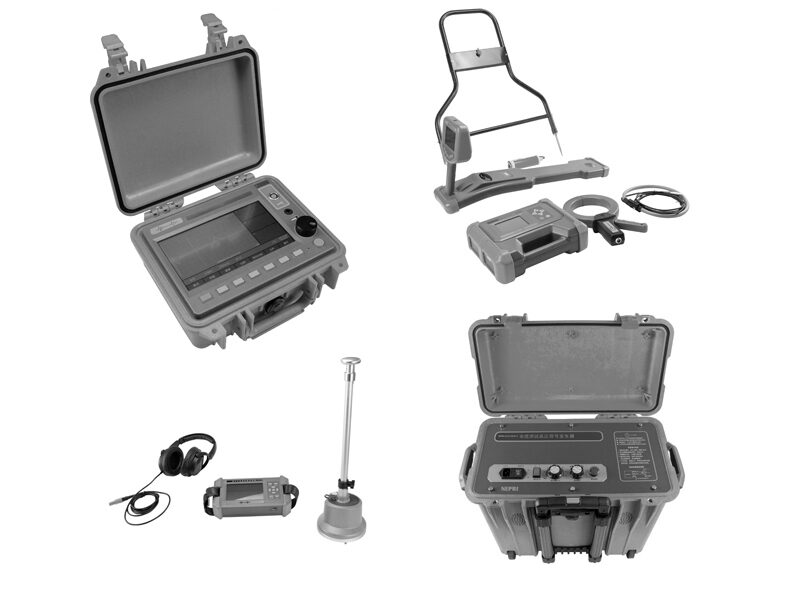

NEPRI-6435S出口版智能电缆故障监测平台是NEPRI为扩展海外市场专门研发生产的一套智能电缆故障监测平台，可解决电力电缆的各种故障检测和定位。将故障设备必须的元器件融为一体；结合主动多次弧反射预定位技术和数码安全监测组合系统以及全自动加压、识别波形的方式，使“人人成为故障**”的梦想成为现实。
图文介绍
功能特点
1. 多种行波测距方法：
低压脉冲法：适用于低阻、短路、断线故障的**测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
多次脉冲法：世界上很**的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
2. 500MHz实时采样：
国内同类仪器高采样频率，与国际高水平接轨。
提供0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。
3. 触摸操作和机械按键两种操作方式
触摸按键，操作更加灵活，具有手势操作功能。
可以对光标进行拖拽，双击操作，定位更加简单、方便。
兼容机械按键操作，五向按键，操作更加人性化。
4. LED大屏幕彩色液晶显示，界面友好：
波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。
7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求。
功能菜单简单实用，功能强大。
5. 画中画暂存显示功能
界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
6. 波形存储、计算机联机通讯：
可在机内存储大量波形。
使用U盘进行波形数据的导出。
可以和计算机（台式机或笔记本机）连接，进行联机通讯。
提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
7. 电源管理：
仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。
内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
工作时间长：使用充满电的锂离子电池，仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。
8. 坚固机壳，质轻便携。
技术参数
此监测平台是按客户需求定制
功能简介：
可以远程协助测试
低压脉冲测距
脉冲电流测距
多次脉冲测距
触摸屏/按键两种操作模式
波形存储、打印
三组图形同时存储显示
计算机后台软件管理波形
概述
电力智能电缆故障监测平台，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。
低压脉冲方式可以*立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行**定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。
二、功能特点
多种测距方法：
l 低压脉冲法：适用于低阻、短路、断线故障的**测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。
l 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。
l 多次脉冲法：世界上***的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。
500MHz实时采样：
l 国内同类仪器**采样频率，与国际**水平接轨。
l 提供**0.1m的测距精度，测量盲区小，对近端故障和短电缆特别有效。
自动测量功能
l 自动选择合适的范围和增益，给出故障位置，测试更简单。
l 仅支持低压脉冲模式。
自动定标功能：
l 自动分析故障波形的特征波形，给出可能的故障位置。
l 仅支持低压脉冲模式。
增强画中画暂存比较功能
l 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。
l 支持低压脉冲和脉冲电流波形比较功能，故障距离多方位验证，判断更准确。
全局显示功能
l 对波形进行缩放时，同时显示全局波形，定标测距更方便。
触摸操作和机械按键两种操作方式
l 触摸按键，操作更加灵活，具有手势操作功能。
l 可以对光标进行拖拽，双击操作，定位更加简单、方便。
高亮大屏彩色液晶显示，界面友好：
l 波形清晰，尤其在多次脉冲测试中，多个波形采用不同颜色，更易于识别。
l8寸大屏幕液晶，亮度达到1500cd/m2，达到阳光可视要求。
l支持背光亮度自动调整功能。
波形存储、计算机联机通讯：
l 可在机内存储大量波形。
l 使用U盘进行波形数据的导出。
l 可以和计算机（台式机或笔记本机）连接，进行联机通讯。
l 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。
电源管理：
l 仪器在1分钟内无操作时，将减弱背光；30分钟无操作，将自动关机，以减少电量消耗。
l 当电池欠压时，仪器也将自动关机，以保护电池。
l 内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。
l 工作时间长：使用充满电的锂离子电池，仪器能连续工作≥10小时。
坚固机壳，质轻便携。
三、技术指标
1.工作模式：低压脉冲、脉冲电流、多次脉冲。
信号增益调节范围：800dB。
低压脉冲发射电压：35V。
测量误差：±（0.5%×L+1m）,L≥10m
低压脉冲发射脉冲宽度：10ns~2000us
**分辨率：0.1m。
**采样频率：500MHz实时采样。
**测距范围：128km（主机上需要可以查看此功能）。
波速设定范围：100m/us~300m/us
测距盲区：2m。
波形保存数量：100条
通讯接口：USB,蓝牙。
电源：锂离子电池组，标称电压7.4V,6000mAh。
电池供电时间：使用充满电的聚合物锂离子电池，可以连续使用10小时以上(随着电池的老化，连续使用时间会相应缩短)。
充电器：输入AC220V，50Hz，充电电流2A，充电时间6小时。
体积：278×219×85mm
质量：主机2.15kg
使用条件：
1) 温度：-16℃～+40℃；
2) 湿度：5％～90％RH（25℃）；
3) 海拔：h<4500m。
NEPRI-6494S 一体化高压电源发生器
一、概述
一体化高压电源脉冲发生器，为电力电缆的故障测距和**定点提供高压信号源 ，可用于各种电压等级电力电缆的故障测试。
本设备应用现代电力电子技术，采用高频高压电源设计，体积小，重量轻。
本设备需要与本公司生产的电力智能电缆故障监测平台和电缆故障定位系统系列 产品
二、功能特点
1、 一体化设计，结构紧凑，体积小，重量轻。
2、 多种子型号可选，适用于不同测试需求。
3、 进口拉杆安全箱结构，外观精美，方便移动。
4、 储能电容器内置，无高压外露，安全可靠。
5、 高压输出直接接*故障电缆，操作安全，接线简便。
6、 内置大功率开关电源，电容充电快，放电周期短，故障定点快。
7、 多重安全防护，高压零位启动，断电后自动释放高压电容储能。
8、 具有单次，周期和直流三种工作方式，适应多种故障测试需求。
9、 输出电压分档可调，LED显示响应速度快，电容放电状态一目了然。
10、 电源输入具有欠压过压保护功能，防止发电机供电电压不稳损坏设备。
三、技术指标
输出电压 | 0-30kV | |
储能电容 | 4μF | |
**储能 | 2000J | |
放电周期 | 5s（周期放电模式） | |
电源 | AC220V，50Hz | |
输入功率 | <1000W | |
体积 | 450mm×450mm×50mmm | |
质量 | 24.87kg | |
NEPRI-6497S智能电力电缆故障定位系统
● 智能虑除噪音，凸显故障点放电声音（没有噪音，只显示故障点声音）
● 声磁同步法**定点
● 自动哑音功能
● 磁场强度法**定点
● 电子罗盘直观显示电缆路径
● 智能方式直接给出声磁延时值
一、概述
NEPRI-6497S智能电力电缆故障定位系统，配合高压信号发生器使用，是一款便携式、智能化的电力电缆故障定点仪，采用声磁同步法和跨步电压法两种定点方法，用来**定点电缆故障的准确位置。
二、功能特点
1. 背景降噪功技术，有效滤除环境干扰噪声，凸显故障位置放电声音。
2. 智能定点方式，通过智能算法直接给出声磁延时值，降低对测试人员的要求。
3. 自动哑音功能，移动传感器时自动静音，避免移动传感器的噪音，损伤耳朵。
4. 电子罗盘功能，显示电缆铺设方向同传感器的左右位置和角度。
5. 声音通道滤波参数可调，选择合适的滤波器参数，**环境噪音。
6. 自动增益功能，磁场触发增益自动调节，更加方便定点。
7. 高性能抗噪监听耳机。
8. 800×480高亮彩色液晶，亮度达到800cd/m2,确保阳光下可视。
9. 内置大容量锂离子电池供电，USB接口充电。
10. 小巧便携，重量轻。
11. 支持蓝牙连接并可以在平板电脑上操作
三、技术指标
1. 声磁同步定点功能：
（1）声音通道
a) 带宽
l 全通：80Hz~15000Hz。
l 低通：80Hz~4000Hz。
l 高通：200Hz~15000Hz。
l 带通：150Hz~6000Hz。
b) 信号**增益：>=80dB。
c) 定点精度：0.1m。
（2）磁场通道
a) 信号**增益：>80db
2. 声磁同步背景降噪模式：支持强降噪，自适应降噪，无降噪三种模式。
3. 电源：
a) 电池：内置锂离子电池组，标称电压3.7V，容量6700mAH。
b) 使用时间，可连续使用时间>9小时；
c) 充电器：输入AC100-240V，50/60Hz；输出5V/2A
d) 充电时间：<5小时
4. 显示方式：800×480高亮彩色液晶，阳光下可视
5. 体积：主机238mm×128mm×58mm。
6. 质量：主机1.1kg；传感器1.5kg
7. 使用条件：温度:-10℃－40℃，湿度5-90％RH，海拔<4500m。
NEPRI-6496S数字式地下管线监测仪
功能简介：
停/带电路径探测
停/带电电缆鉴别
实时深度**显示
智能地下管线普查
跨步电压查障智能
罗盘/箭头指示路径
相位指示信号方向
仪器支持蓝牙连接并可以在平板电脑上操作
一、概述
NEPRI-6496S是一套高性能地下金属管线监测系统，由信号发射机和接收机组成，可用于金属管线、地下电缆的路径探测、管线普查和深度测量，配合多种选配附件，可以进行**性鉴别，以及管道绝缘破损和部分类型电缆故障的查找
二、功能特点
l 罗盘和方向显示：直观显示管线位置和左右方向。
l 跟踪正误提示：电流方向测量，跟踪正误提示，排除临线干扰（部分频率）。
l 深度和电流测量，可显示信号强度历史曲线。
l 全数字化高精度采样处理：稳定可靠，*高灵敏度，接收通频带极窄，抗干扰能力强，能充分**邻近运行电缆及管道的工频及谐波干扰。
l 运行电缆探测：高性能发射卡钳，****向运行电缆耦合输出信号。
l 电缆/管线鉴别：柔性卡钳（选配件）方便易用，明确给出鉴别结果；听诊器（选配件）可在不方便使用卡钳时使用。
l 接地故障查找：升压器（选配件）可将**输出电压提升*1000V，使用A字架（选配件）可定位管线的对地绝缘破损点，无须调零，箭头指示故障点方向。
l 多种探测频率：主动探测和被动探测。
l 发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。
l 发射机数字功放大功率输出，全自动阻抗匹配，全自动保护。
l 内置可拆卸大容量锂离子电池，欠压自动关机，长时间无操作自动关机。
l 机壳美观坚固、质轻便携。
三、技术指标
l 发射机：
1. 输出方式：直连输出、辐射感应、卡钳耦合（选配）、查障升压器（选配）。
2. 输出频率：500Hz、640Hz、1000Hz、1280Hz、8kHz、33kHz、82kHz、197kHz、215kHz。
3. 输出功率：**10W，12档可调，全自动实时阻抗匹配。
4. 直连输出电压：**258Vpp。
5. 过载和短路保护。
6. 人机界面：320×240点阵液晶显示器。
7. 内置电池：4节18650锂离子电池，标称7.4V，6.8Ah。
l 接收机：
1. 输入方式：内置接收线圈、柔性卡钳(选配)、听诊器(选配)、查障A字架(选配)。
2. 接收频率：
主动探测频率：500Hz、640Hz、1000Hz、1280Hz、8kHz、33kHz、82kHz、197kHz、215kHz。
工频被动探测频率：55Hz/65Hz和255Hz/310Hz(用户可配置)。
射频被动探测频段：中心频率分别为11kHz、34kHz、83kHz
3. 管线探测模式：宽峰法、窄峰法、音谷法。
4. 电缆鉴别模式：柔性卡钳(选配)智能鉴别和电流测量、听诊器(选配)鉴别。
5. 人机界面：320×240点阵液晶显示器。
6. 内置电池：2节18650锂离子电池，标称7.4V，3.4Ah。
l 其他：
1. 体积：发射机288×228×98mm，接收机688×128×278mm。
2. 质量：发射机2.3kg，接收机2.0kg。
3. 充电器：输入AC100～240V，50／60Hz，输出DC8.4V，2A。
4. 使用条件：温度:-10℃－40℃，湿度5-90%RH，海拔<4500m。
NEPRI-6495S 脉冲耦合发生器
一、概述
脉冲耦合发生器与智能电缆故障监测平台主机和一体化高压电源配合使用，用于检测各种电力电缆的高阻泄漏故障、闪络性故障、低阻接地和断路故障。耦合器为智能电缆故障监测平台提供脉冲信号耦合通路，同时实现了与高压设备的电气隔离。它采用目前国际上***的“多次脉冲法”技术，使电缆故障波形的判断变得简单方便。
多次脉冲法大大简化了电缆故障波形的识别，使复杂的高压冲击闪络波形变成了非常容易判读的故障波形，降低了对操作人员的技术要求和经验要求。可方便准确地判读波形，标定故障距离，达到快速准确测试电缆故障的目的，使故障测试成功率得以大大提高。
二、功能特点
采用了目前国际上**的“多次脉冲法”技术和脉冲平衡技术，更加突出了故障点的反射波形，测试波形识别更加容易。
具有安全的高压保护措施，实现测量回路与高压冲击电源的电气隔离，保证测距仪在冲击电压环境下工作的安全，无损坏、不死机。
接线简单，可与其他的高压设备配合使用。
无高压外露，安全可靠。
三、技术指标
测试脉冲电压：3185V（P－P）
允许输入冲击电压：小于35kV
允许输入冲击能量：小于2000J
电源：交流220V，50Hz
体积：560mm×230mm×220mm
质量：7kg
