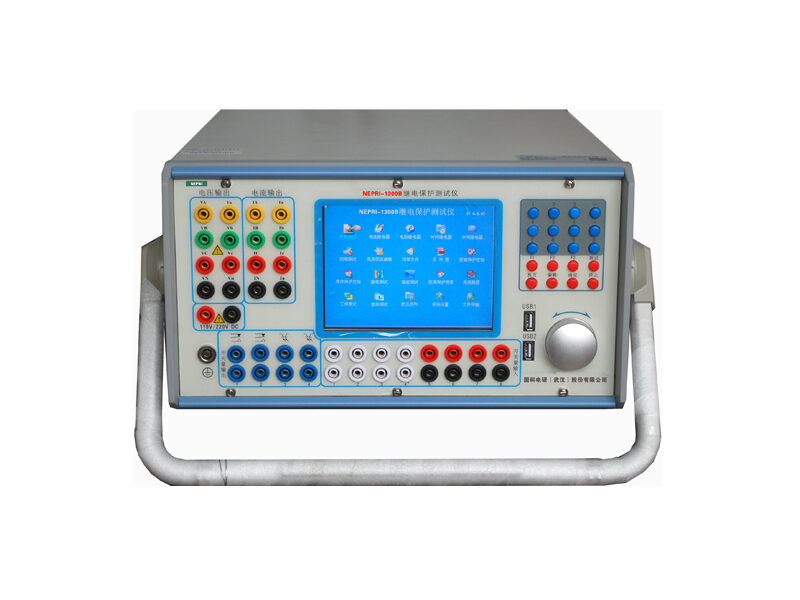

高精度微机继电保护测试仪6U+6I

型号:NEPRI-1300B
分类 国货精品 > NEPRI > 二次回路及继电保护 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 二次回路及继电保护
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,保存报告等。

  • 电流电压组合:6U6I,4U3I; 交流精度等级:0.1%, 电科院送检可以过。直流电压6*±176V/相

产品特点

  • 电压电流输出灵活组合:功放采用模块化结构,单机输出4相电压3相电流,6相电压6相电流,可兼容传统的各种试验方式

产品概述

1. 内置6.5'显示屏。

2. 能耗低,输出时间长:电源的优化做到满足当前输出的**能耗,进而使输出时间得以延长。

3. 冗余备份:两组电流电压源完全*立,组成双电源系统,互为备份。

4. 所有通道能够同时输出。

5. **的测试方案功能。

6. 6路电流源实现变压器两侧差动试验。

7. 6路电压源实现备自投和厂用电快切装置的试验。

图文介绍

产品优势

一体化设计:一体化设计,内置工控机,嵌入式工控机

新型高保真线性功放:输出采用高保真、高可靠性模块式线性功放,而非开关型功放,性能**。不会对试验现场产生高、中频干扰,而且保证输出全程都波形平滑精度优良。

高性能主机: 输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小,线性好。采用了大量**技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

接口方便:USB接口、网口、GPS,均集中在装置面板。

(1)USB接口:外接鼠标、键盘U盘拷贝文件。

(2)网口,采用两个RJ45网口,连PC操作直接普通网线。

(3)GPS接口:内置GPS模块,GPS对时只需接GPS天线。

内置WIFI:内置WIFI模块,可直接无线与PC通讯。

软件功能强大:可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,保存报告等。12相输出可用于厂用电快切、备自投测试。

技术参数

主要技术参数

1. 交流电流源

A. 通道数:6路

B. 幅值(RMS):6*(0~35A)/相,或3*(0~60A)/相

C. 分辨率:1.0mA

D. 精度:≤0.1%(0.5~30A)

E. 频率:静态:0~1000Hz

动态:0~3000Hz

分辨率:0.001Hz

精度:≤0.001Hz

F. 谐波畸变率:≤0.2%

G. 响应速度:<100μs

H. 带载能力:

电流值

5A

30A

功率

≥75VA

≥450VA

I. 输出时间:

电流值

<10A

10~20A

20~30A

时间

长时间

≥100S

≥20S

2. 直流电流源

A. 通道数:6路

B. 幅值:6*0~±20A/相

C. 分辨率:1.5mA

D. 精度:≤0.5%

E. 纹波系数:≤0.5%

F. 带载能力:

电流值

5A

20A

功率

≥75W

≥300W

G. 输出时间:

电流值

<10A

10~20A

时间

长时间

≥100S

3. 交流电压源

A. 通道数:6路

B. 幅值(RMS):6*0~125V/相

C. 分辨率:4mV

D. 精度:≤0.1%

E. 频率:静态:0~1000Hz

动态:0~3000Hz

分辨率:0.001Hz

精度:≤0.001Hz

F. 谐波畸变率:≤0.2%

G. 响应速度:<100μs

H. 带载能力:

电压值

57.735V

125V

功率

≥30VA

≥80VA

I. 输出时间:

电压值

0~125V

时间

长时间

4. 直流电压源

A. 通道数:6路

B. 幅值:6*±176V/相

C. 分辨率:6mV

D. 精度:≤0.5%

E. 纹波系数:≤0.5%

F. 带载能力:

电压值

110V

176V

功率

≥50W

≥80W

G. 输出时间:

电压值

0~176V

时间

长时间

5.辅助直流

A. 幅值:110/220V(0-300V选配)

B. 输出功率:50/80W(>100W)

C. 分辨率:15mV

D. 精度:≤0.5%

E. 纹波系数:≤0.5%

6.交流电流电压源同步时间:≤10μs

7.交流电流电压源相位控制

A. 变化范围:-360°~+360°

B. 分辨率:0.05°

C. 精度:≤0.2°

D. 合闸角控制范围:0°~+360°

E. 合闸角分辨率:0.05°

F. 合闸角精度:≤0.2°

8.开关量输入输出

A. 开关量输入

数量:8对

输入特性:自动识别空接点和带电位,10~250VDC

分辨率:10μs

测量范围:0.00001~999,999.999S

时间精度:≤0.1%

B. 开关量输出

数量:4对

类型:空接点

继电器开出数量:2对

交流断开能力:5A,250VAC

直流断开能力:0.5A,250DC

快速开出数量:2对

直流断开能力:0.1A,350VDC

9.功能

A. 测试方案

B. 任意测试、6V+6I任意测试

C. 常用继电器(电流、电压、时间、中间、低周、低压、反时间、功率方向、差动等)

D. 线路保护(距离定值校验、阻抗特性搜索、阻抗特性验证、零序定值校验、工频变化量距离定值校验、整组测试、重合闸测试、模拟转换性故障、检无压检同期、精工电流、精工电压、系统振荡)

E. 变压器保护(比率制动、6电流比率制动、谐波制动、间断角制动、差动整组、反时限过激磁保护)

F. 发电机保护(差动、失磁、励磁)

G. 自动装置(同期、备自投、8电压快切)

H. 暂态回放

I. 状态序列

10.其它

A. 供电电压范围:110~265VAC/110V~220VDC

B. 供电电压频率:45~65Hz

C. 使用温度:-20~+70℃

D. 重量:15Kg

E. 尺寸:365*200*450mm

F. 接口:网口(用于联机);USB口(用于软件升级、报告传送及USB鼠标、键盘接口
