产品用途
产品广泛使用于发电供电部门、输变电工程公司及大型厂矿企业的预防性实验及科研院所作为直流高压稳压电源。
产品特点
仪器采用单片机控制，7寸800*480全彩触摸组态液晶屏，中英文可自动切换,阳光下显示清晰
产品概述

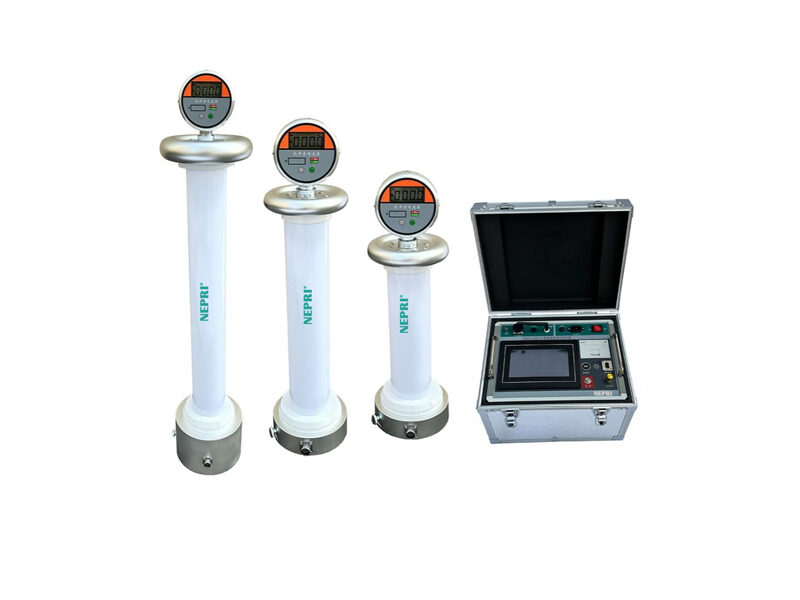

NEPRI-ZGF-D型智能型触摸屏高精度直流高压发生器，该产品主要功能是输出负直流高压电压，输出电压稳定性好，精度高，是预防性试验、直流绝缘耐压测试中必不可少的产品。产品广泛使用于发电供电部门、输变电工程公司及大型厂矿企业的预防性试验及科研院所。
图文介绍
主要功能特点
1、仪器采用单片机控制，7寸800*480全彩触摸组态液晶屏，中英文可自动切换,阳光下显示清晰。
2、程序设置试验电压、保护电压、试验时长，可自动完成测试。
3、具有过压保护、过流保护、断线保护、非零启动、接地检测以及过载保护等功能。
4、具有时钟日历显示和环境温湿度显示功能。
5、可存储200组测试数据，数据可直接打印或者导出到U盘，数据导出TXT格式，数据为表格样式，可直接电脑上打印。
6、有线通讯接口有传统的RS-232和485接口，可远程控制操作。
7、无线通讯接口为蓝牙通讯模块，可上传数据。蓝牙名称为主机编号：ZGF-XXXXXXXX 样式（选配）蓝牙密码为主机编号或0000。
8、抗冲击电流表和主机具有无线通讯功能，电流表数据可直接在主机上显示。
9、具有自动测试、10个步进测试、手动测试和氧化锌避雷器自动测试功能。
10、容性试品自动升压模式，避免过流而中断测试。
11、采用数字电位器，具有7个步进电压可选:
60-160kV设备 （0.05kV、0.1kV、0.2kV、0.5kV、1.0kV、2.0kV、5.0kV）
200-350kV设备（0.1kV、0.2kV、0.5kV、1.0kV、2.0kV、5.0kV、10kV）
12、比较宽的电源电压输入：AC165V-245V,50-60HZ。
13、高压倍压器采用杜邦材料全固体封装，避免空气及充油式设备带来的绝缘问题，宽大底座光质外筒，放置稳重，维护更便利。
14、双地线保障：输出控制线内部有一根地线，确保主机和高压连接，确保系统正常使用；机箱外壳面板上另有单*地线接线端子，确保试验人员和设备的使用安全。
15、自带嵌入式微型打印机，方便打印记录数据。
17、出厂配置上位机控制应用软件。可提供通讯协议，方便用户再开发控制软件。
技术参数
产品型号规格
电压kV/ 电流mA | 控制箱 | 高压倍压单元 | |||
额定电压 | 外型尺寸（mm） | 重量kg | 外型尺寸（mm） | 重量kg | |
NEPRI-ZGF-D 60/2-10 | 60kV | 350 * 275 * 275 | 5kg | 164*90*420 | 5kg |
NEPRI-ZGF-D 80/2-10 | 80kV | 350 * 275 * 275 | 6kg | 164*90*420 | 5kg |
NEPRI-ZGF-D 100/2-10 | 100kV | 350 * 275 * 275 | 6kg | 164*90*510 | 5kg |
NEPRI-ZGF-D 120/2-10 | 120kV | 350 * 275 * 275 | 7kg | 164*90*560 | 6kg |
NEPRI-ZGF-D 200/2-5 | 200kV | 380 * 275 * 275 | 8kg | 218*100*970 | 13kg |
NEPRI-ZGF-D 250/2-5 | 250kV | 380 * 275 * 275 | 8kg | 218*100*1065 | 14kg |
NEPRI-ZGF-D 300/2-5 | 300kV | 380 * 275 * 275 | 9kg | 218*100*1300 | 18kg |
NEPRI-ZGF-D 350/2-5 | 350kV | 380 * 275 * 275 | 9kg | 218*100*1340 | 18kg |
外型尺寸=均压罩直径（R）*绝缘筒径(r)*总高（H）
这里说明下NEPRI-ZGF-C是这个系列型号：比如您这边需要120KV 5mA的设备型号规格为：NEPRI-ZGF-C 120kV/5mA 其他型号依次类推
产品主要技术参数
1、负极性输出、**额定电压的1.1倍。输出纹波系数小于0.5%。
2、工作电源：单相交流电165V～245V,50-60HZ。
3、主机电压测量精度：±0.5%±2个字，*小分辨率0.01KV，**显示99999。
4、主机电流测量精度：±0.5%±2个字，*小分辨率：0.1µA；**显示99999。
5、抗冲击电流表测量精度：±0.5%±2个字，*小分辨率：0.1µA；**显示9999。
量程：0-5mA,0-10mA,0-20mA，出厂标准配置0-5mA。
6、工作方式：间断工作，*长30分钟。
7、电压稳定度：随机波动，电网电压变化±10%时 ≤0.5%。
8、工作条件：温度-10℃～40℃，湿度小于90%。
9、储存条件：温度-20℃～50℃，湿度小于95%。
10、海拔高度：≤3000米。
