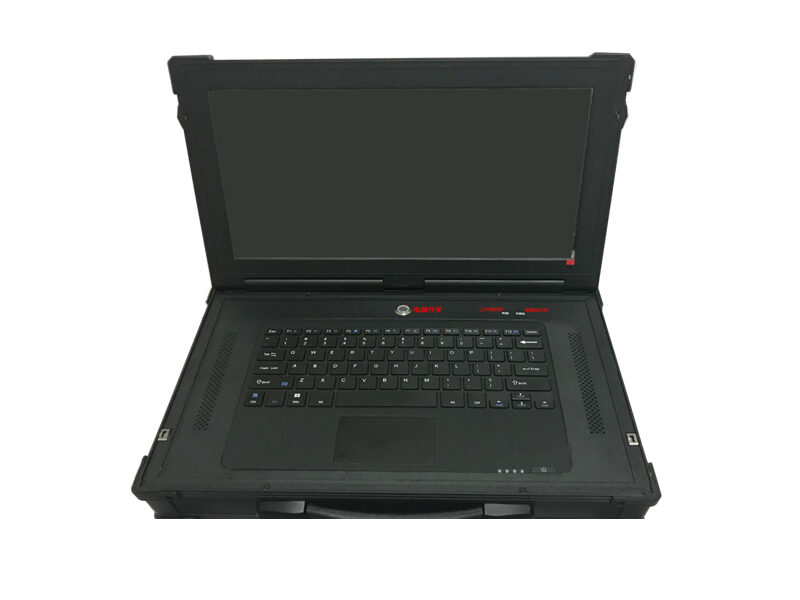

涉网试验专用电能质量分析仪

型号:NEPRI-7127
分类 国货精品 > NEPRI > 发电机及涉网检测设备 适用行业 工控设备仪器仪表 、 移动电源储能设备 、 动力电池检测 摘要 发电机及涉网检测设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 除常规的电能质量分析功能外(测量存储时间间隔可调,但必须是3秒的整数倍),还具有分析间谐波、电压骤升、电压骤降、电压短时中断、电能质量*标录波、手动录波、暂态录波、负载阻抗、功率和功率因数分析等功能

  • 具有实时报表、测试报表、统计报表、趋势图、频谱图、波形图、矢量图、暂态分析、日志等多种表现形式。可对测量数据显示、保存、导出,成为电能质量监测网的**组成部分

产品特点

  • NEPRI-7127电能质量分析仪对闪变、电压变动、三相不平衡度均采用基准算法,保证了任何电压波动情况下的测量精度。谐波采用每周波非整数点的频谱分析算法,保证了NEPRI-7127电能质量分析仪在系统频率偏离50赫兹时,测量精度符合国标A级仪器要求

产品概述

随着我国国民经济的蓬勃发展,电力负荷急剧加大,特别是冲击性和非线性负荷容量不断增长,使得电网发生一些电能质量问题。我公司推出系列电能质量分析仪,以其精度高、功能全、使用方便受到电力、冶金、铁路等系统用户的普遍欢迎。

l 稳态电能质量分析:谐波、间谐波、频率、三相不平衡度、电压偏差、闪变。

l 暂态电能质量分析:电压骤升、电压骤降、电压短时中断。

l 功率和电抗分析:基波和各次谐波的有功功率、无功功率、视在功率、功率因数、电抗。

l 事件录波和回放:电能质量*标录波、手动录波、暂态录波。

l 高次(≥200 次)谐波测量功能、直流分量测量功能。

图文介绍

主要技术特点

1.主要功能

l 稳态电能质量分析:谐波、间谐波、频率、三相不平衡度、电压偏差、闪变。

l 暂态电能质量分析:电压骤升、电压骤降、电压短时中断。

l 功率和电抗分析:基波和各次谐波的有功功率、无功功率、视在功率、功率因数、电抗。

l 事件录波和回放:电能质量*标录波、手动录波、暂态录波。

l *高次(≥200 次)谐波测量功能、直流分量测量功能。

2.主要特点

l 每台NEPRI-7127电能质量分析仪可测多路3相电压或3相电流,具体配置(变比)和接法(星型或三角型)根据现场实际情况自动设置。

l 精度高,NEPRI-7127电能质量分析仪对闪变、电压变动、三相不平衡度均采用基准算法,保证了任何电压波动情况下的测量精度。谐波采用每周波非整数点的频谱分析算法,保证了NEPRI-7127电能质量分析仪在系统频率偏离50赫兹时,测量精度符合要求。

l 存储容量大,标配固态硬盘容量120G以上,一般可存储3年以上的数据。

l 性能强,实现对所有电能质量参数无缝监测分析的同时(谐波*快每3秒测量存储1次),还能实现电能质量*标录波、手动录波、暂态录波。在监测的同时,可对任意时段的测量数据进行分析。

l 功能全,除常规的电能质量分析功能外(测量存储时间间隔可调,但必须是3秒的整数倍),还具有分析间谐波、电压骤升、电压骤降、电压短时中断、电能质量*标录波、手动录波、暂态录波、负载阻抗、功率和功率因数分析等功能。具有实时报表、测试报表、统计报表、趋势图、频谱图、波形图、矢量图、暂态分析、日志等多种表现形式。可对测量数据显示、保存、导出,成为电能质量监测网的**组成部分。

l 通讯接口:以太网接口和USB。

l 全中文界面,WINDOWS风格,符合中国人的使用习惯,对用户的需求有能力作出及时的响应。

l 体积小、重量轻、无转动部件(如:风扇、机械硬盘)。

技术参数

主要技术参数

1.测量范围

l 额定交流电压: 57.7V/100V(相/线电压),220V/380V(相/线电压)、400V/690V(订制)

l 额定交流电流: 1A ,2A,5A,15A。

l 频率: 42.5~57.5Hz

2.测量精度

l 频率误差≤0.002Hz

l 电压偏差误差≤0.1%

l 电压三相不平衡度误差≤0.15%

l 电流三相不平衡度误差≤0.5%

l 闪变误差≤3%

l 电压有效值误差≤0.1%

l 电流有效值误差≤0.3%

l 谐波、间谐波精度符合国标A级

等级

被测量

条 件

允许误差

A

电压

Uh ≥1% UN

Uh < 1% UN

5%Uh

0.05%UN

电流

Ih ≥3% IN

Ih < 3% IN

5%Ih

0.15%IN

注: ①UN 为标称电压,Uh为谐波电压;IN 为额定电流,Ih 为谐波电流。

 ② A级仪器频率测量范围为0~2500Hz,用于较**的测量,仪器的相角测量误差不大于±5°。B级仪器用于一般测量。

3.工作环境

l 电源:交流198 V~242V。

l 频率: 49.8~50.2Hz。

l 功率:≤30W。

l 温度:-10°C~40°C。

l 外形尺寸: 345 mm×270mm×90mm
