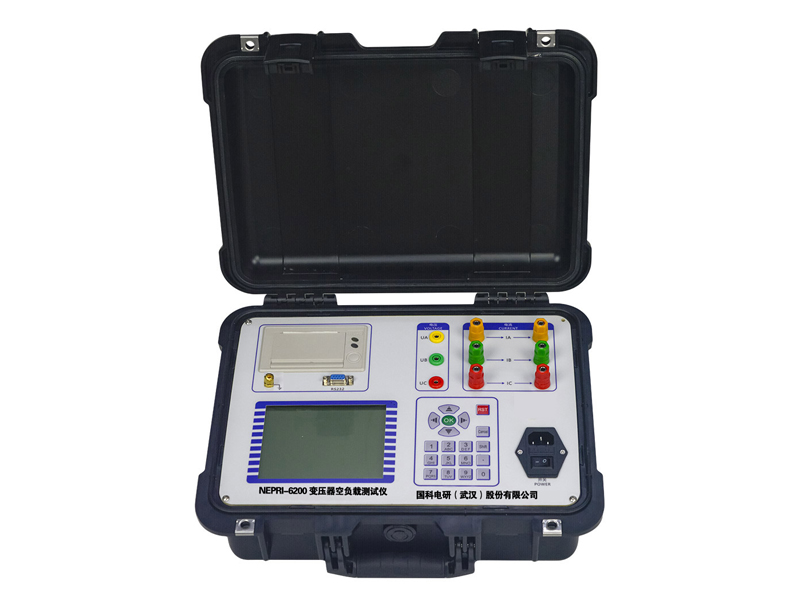

变压器空载负载及容量能效测试仪

型号:NEPRI-6200
分类 国货精品 > NEPRI > 变压器测试仪器及接地 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 变压器测试仪器及接地
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 用于变压器容量、空载、负载等特性参数测量的高精密仪器。

  • 变压器容量测试仪+变压器特性参数测试仪:可对多种变压器的容量、型式、空载电流、空载损耗、短路(负载)损耗、阻抗电压等一系列工频参数进行精密的测量。

产品特点

  • 可**测量各种配电变压器的容量,方便、准确。

  • 可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗

  • 单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下,仪器可换算到额定电流下的负载损耗参数)。

产品概述

产品概述

NEPRI-6200变压器容量及空负载能效测试仪是我公司专门针对不良电力用户偷逃基本电费、私自增容问题而研发设计的新型仪器,用于变压器容量、空载、负载等特性参数测量的高精密仪器。本仪器为多功能测量仪器,相当于往常两种测试仪器:即变压器容量测试仪+变压器空负载测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路(负载)损耗、阻抗电压等一系列工频参数进行精密的测量。

本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法,接线更简单,测试、记录更方便,使您的工作效率得到了大幅度的提升。

图文介绍

功能特性

1. 可**测量各种配电变压器的容量,方便、准确。

2. 可测量变压器的空载电流、空载损耗、短路电压、短路(负载)损耗。

3. 仪器内部自动进行量程切换,允许测量电压、电流范围宽,接线简单。

4. 单机可以完成1000KVA以下的配电变压器全电流下的负载实验的测量;在三分之一额定电流下可完成3150KVA以下的配电变压器的负载试验的测量(在三分之一的额定电流下,仪器可换算到额定电流下的负载损耗参数)。

5. 所有测试结果均自动进行相关校正。仪器可自动进行诸如:波形校正、温度校正、非额定电压校正、非额定电流校正等多种校正,使测试结果准确度更高。

6. 采用7英寸触摸大屏幕,全汉字菜单及操作提示实现友好的人机对话,触屏使操作更简便,宽温液晶带亮度调节,可适应冬夏各季。

7. 自带实时电子钟,自动记录试验的日期、时间利于实验结果的保存、管理。

8. 面板式热敏打印机,可现场快速打印试验结果。

9. 数据(试品设置、测量结果、测试时间等)具备掉电存贮及浏览功能,可以存储1000组以上的实验结果,USB可导出试验数据。

10. 允许外接电压互感器和电流互感器进行扩展量程测量,可测量任意参数的被试品。

11.仪器可对10kV配电变压器的能效等级进行准确的测量与判断,并且对应能效等级,油浸式变压器损耗可测量到S22(电工钢带)和SH25(非晶合金);干式变压器损耗可测量到SCB18(电工钢带)和SCBH19(非晶合金)。

技术参数

主要技术参数

1、环境条件

温度:-5°C~40°C

相对湿度:<95%(25°C)

海拔高度:<2500m

外界干扰:无特强震动、无特强电磁场

外部供电电源:220VAC±10%,45Hz~55Hz

2、测量范围

有源部分:

电流输出:0~10A

电压测量:0~10V

测试容量:10KV油浸式、干式变压器:30KVA~2500KVA

35KV油浸式变压器:50KVA~31500KVA

20KV干式变压器:50KVA~2500KVA

35KV干式变压器:50KVA~2000KVA

特性部分:

电压:0~600V,仪器内部自动切换量程

电流:0~100A,仪器内部自动切换量程

频率:45Hz~65Hz

3、测试精度

电压:2~100V,±0.2%FS;100~450V,±0.2%

电流:0.5~10A,±0.2%FS;10~100A,±0.2%

功率:±0.5%(CosΦ>0.1),±1.0%(0.02<CosΦ<0.1)

4、绝缘强度

电压、电流输入端对机壳的绝缘电阻≥100MΩ。

工作电源输入端对外壳之间承受工频2KV(有效值),历时1分钟实验。

5、其他指标

外形尺寸:400×300×170mm

重量:6Kg(不含测试线)
