互联网型全时高压远程定相系统

型号:NEPRI-8800B
分类 国货精品 > NEPRI > 线路检测试验设备 摘要 线路检测试验设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 用于高压输电/配电线路测定ABC三相,核对相序颜色是否标注正确。

产品特点

  • 固定基站定相模式:固定基站放置于变电站内,通过3G和4G网络向全网发送三相实时相位值,任一接收机可随时随地完成定相工作。多台接收机可同时工作。

  • 移动定相模式:多台接收机组成一个群组,选择其中一个接收机作群主,将其测量值作为三相相位标准,向其它群成员发送实时相位值。任一群成员可以依照群主相位名称确定所测线路ABC三相。

产品概述

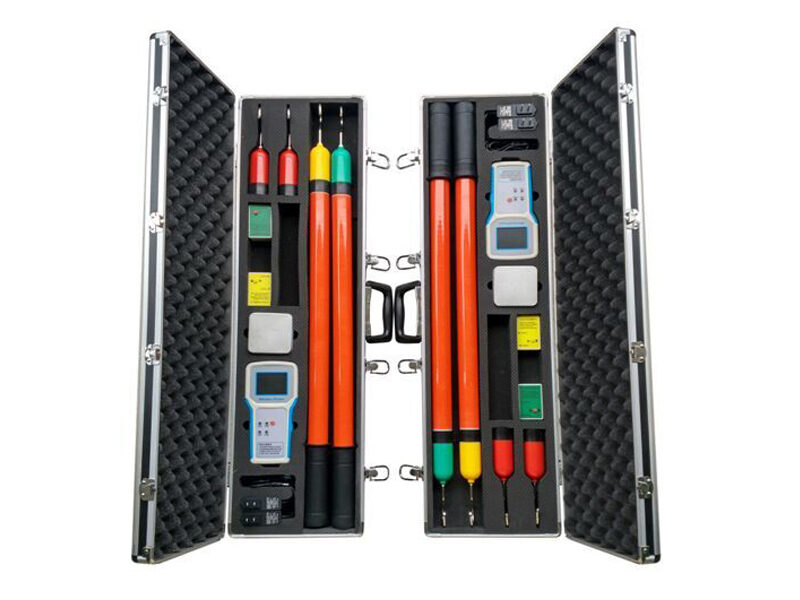

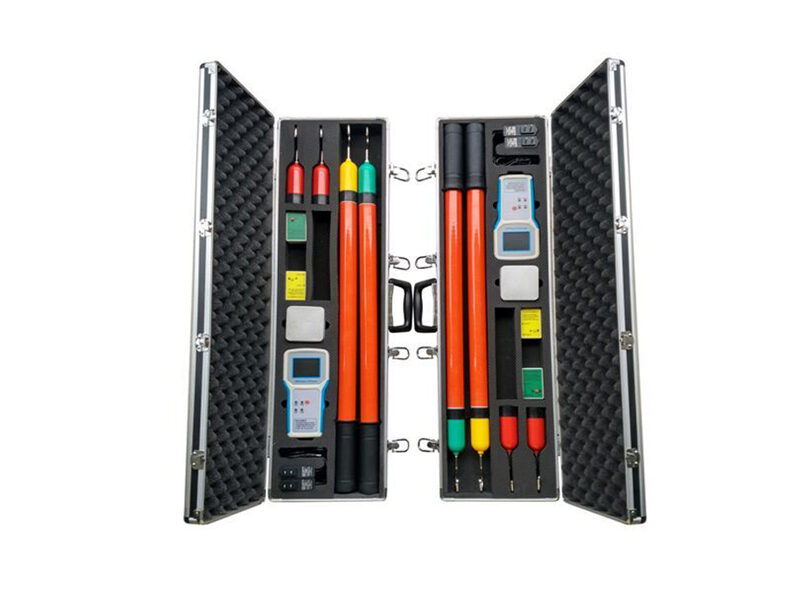

NEPRI-8800B互联网型全时远程高压定相系统(以下简称“系统”)用于高压输电/配电线路测定ABC三相,核对相序颜色是否标注正确。该系统由一个基站,若干个接收机组成。用户可以通过网页管理用户数量、群组关系和权限。系统有两种工作模式,一种为固定基站定相模式,另一种为移动定相模式。

固定基站定相模式:固定基站放置于变电站内,通过3G和4G网络向全网发送三相实时相位值,任一接收机可随时随地完成定相工作。多台接收机可同时工作。

移动定相模式:多台接收机组成一个群组,选择其中一个接收机作群主,将其测量值作为三相相位标准,向其它群成员发送实时相位值。任一群成员可以依照群主相位名称确定所测线路ABC三相。

图文介绍

产品简介

NEPRI-8800B互联网型全时远程高压定相系统(以下简称“系统”)用于高压输电/配电线路测定ABC三相,核对相序颜色是否标注正确。该系统由一个基站,若干个接收机组成。用户可以通过网页管理用户数量、群组关系和权限。系统有两种工作模式,一种为固定基站定相模式,另一种为移动定相模式。

固定基站定相模式:固定基站放置于变电站内,通过3G和4G网络向全网发送三相实时相位值,任一接收机可随时随地完成定相工作。多台接收机可同时工作。

移动定相模式:多台接收机组成一个群组,选择其中一个接收机作群主,将其测量值作为三相相位标准,向其它群成员发送实时相位值。任一群成员可以依照群主相位名称确定所测线路ABC三相。

工作原理

基站和接收主机均采用GPS授时,使所有设备的时间保持高度一致,其时间误差小于1微秒。基站采样ABC三相相位值,并将此相位值作为ABC基准相位值向全网发送。接收主机根据自己测量的相位值判断所测线路是哪一相,如果所测值与A相基准值相同,则确定线路为A相。

多个接收机也可以组成一个群组,设定其中一个接收机为群主充当基站的功能,向全网发送基准相位值。其余原理与上述基站模式一致。

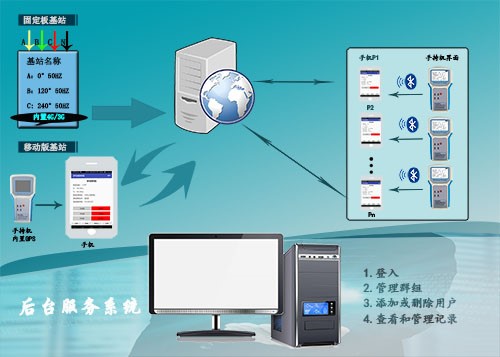

数据测样与传输原理:

1、 固定基站模式:固定基站内置SIM卡,基站直接采样380三相线路相位值,并将此相位值通过3G网络发送给指定的网络服务器。接收机通过配置的发射器采样高压线路相位值,接收机通过蓝牙将此相位值发送给手机,手机APP将此相位值发送给指定的网络服务器,服务器计算出相位差值,确定线路相位后,将此结果下发给手机,手机上显示定相结果。

2、 移动定相模式:群主的发射器采样线路相位值,群主接收机将此相位值通过蓝牙发送给手机,手机APP将此相位值发送给指定的服务器。其余原理与上述1基站模式一致。

用户管理后台:可以管理所在单位的所有成员,删除和创建群组,添加和更改群成员,参看测试记录。

安全事项

1、现场测试时,应按电力部门高压测试安全距离标准进行操作。

2、标准配置绝缘杆3米,对应电压等级为 ≤ 220kV。如测量线路电

压高于220KV时,请使用长度大于3米的绝缘杆。

3、基站切勿自行安装,我司会派出专业人员免费安装。

技术参数

1、 相位差准确度:误差≤5°。

2、 频率准确度:±0.1HZ。

3、 固定基站适用电压340V~420V。

4、 远程测量距离0.3公里~800公里。

5、 接收机的发射器适用电压范围1V~220KV。

6、 接发射器和接收机的**传输视距约100米。

7、 结果判断(同相、异相)采用A级标准,相位差≥30°为异相,相位差<30°为同相。

8、 接收端设备可在基站所在的变电所覆盖范围的任意地点任意时间进行定向工作。

9、 接收主机和基站主机均可根据GPS信号强弱自动切换GPS模式和授时模式。

10、 接收端主机采用真人语音提示测量结果和操作步骤。

11、 接收端无操作1小时自动关机,基站端24小时工作。

12、 接收端发射器和接收器均内置可充电锂电池,且电池可拆卸更换。

13、 接收端主机电池容量为2600mAH,发射器电池容量为350mAH。

14、 高压测量时泄漏电流<10uA。

15、 基站功耗<0.5W,发射器工作功耗<0.1W,接收主机工作功耗<0.3W。

16、储存环境:-40℃--- +55℃ 湿度≤95%RH。

17、整机重量:接收设备约11KG,基站设备约1KG。

18、仪器包装尺寸:接收设备长89cm*宽26cmm*高11cm,基站设备长50cm*宽26cmm*高11cm。
