产品用途
根据《DL∕T 2157-2020带电作业工器具试验系统》、《DL/T976-2017带电作业工具、装置和设备预防性试验规程》、《DL/T1476-2023电力安全工器具预防性试验规程》等相关规程规定，本试验系统通过对梯具进行静负荷预防性试验,用以判断是否符合标准。
产品特点
梯具支架采用电动控制方式省时省力，整体设备具有重量轻，自动化程度高，低噪音，控制稳定可靠等优点。
产品概述
根据《DL∕T 2157-2020带电作业工器具试验系统》、《DL/T976-2017带电作业工具、装置和设备预防性试验规程》、《DL/T1476-2023电力安全工器具预防性试验规程》等相关规程规定，本试验系统通过对梯具进行静负荷预防性试验,用以判断是否符合标准。

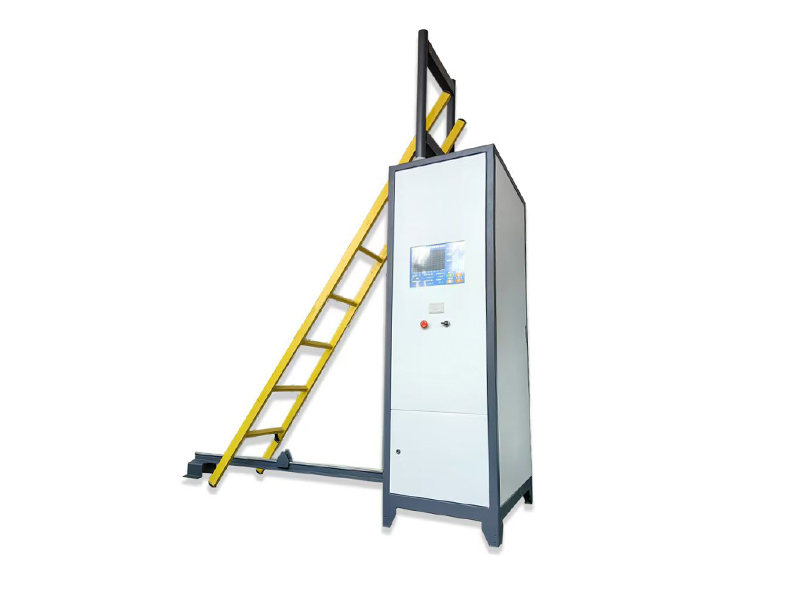

本登高梯具预防性试验系统由伺服测试平台和梯具加载装置组成，试验机采用一体化设计，控制操作箱为内嵌结构，方便操作节省试验室空间，采用伺服电机牵引钢丝绳加载的方式进行梯具测试。梯具支架采用电动控制方式省时省力，整体设备具有重量轻，自动化程度高，低噪音，控制稳定可靠等优点。

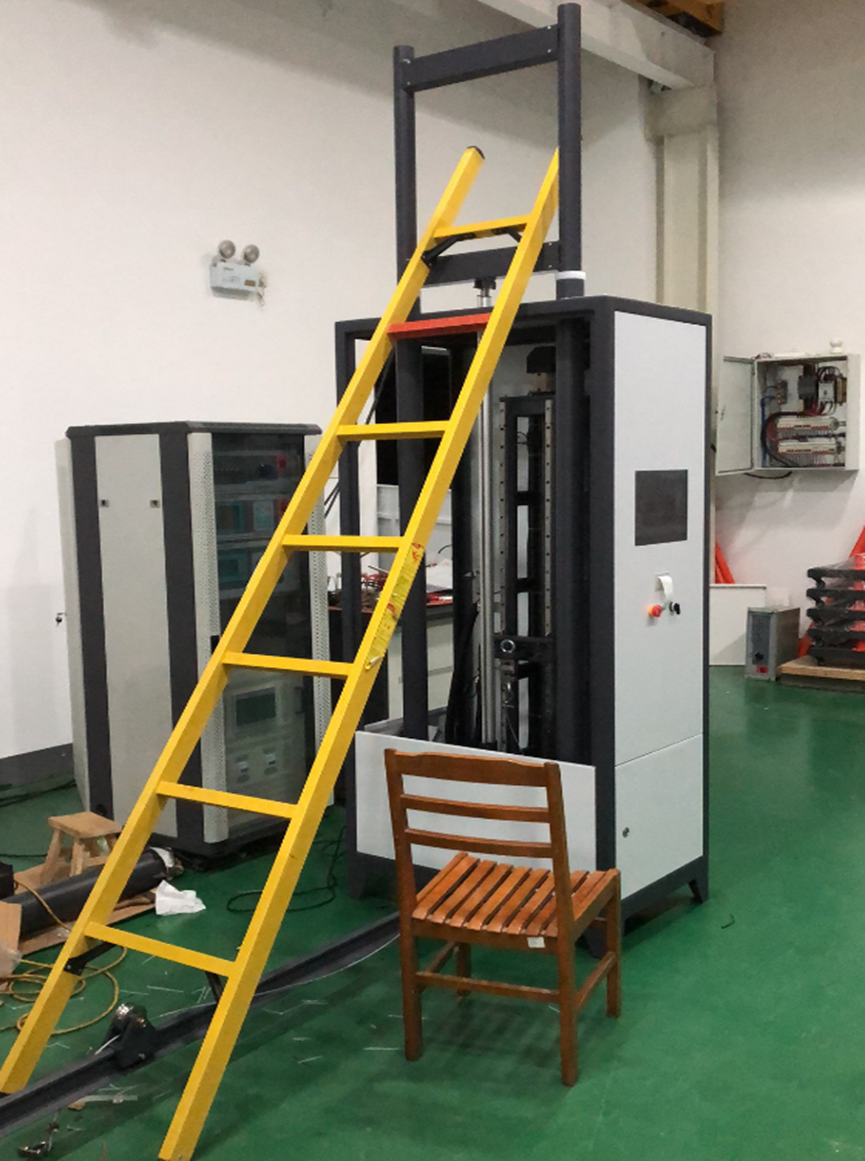

设备现场实物图(一)

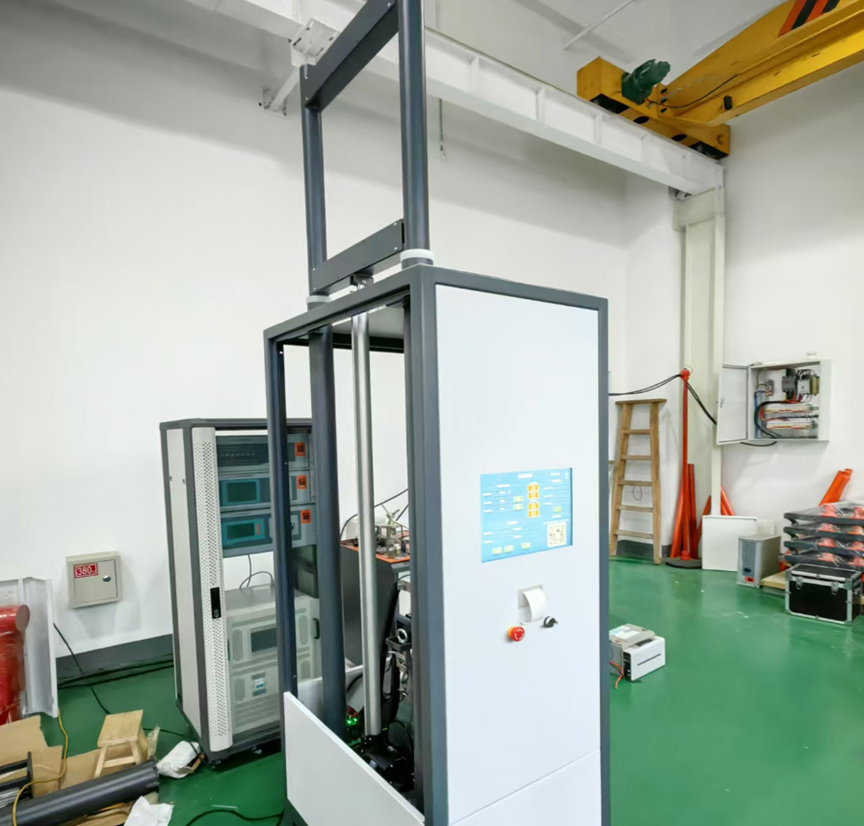

设备现场实物图(二)
图文介绍
系统架构
本登高梯具预防性试验系统主要由静负荷试验装置和主控台组成，主要测试项目包括：硬梯、软梯、梯凳、快装脚手架等等。本系统能够通过以太网口、RS232串口、RS485总线与外设系统互联，高效灵活搭建试验平台。
1.2系统软件
本登高梯具预防性试验系统采用具有高可靠与安全性的Linux操作系统，软件操作界面简洁明了，操作者能够轻松使用。本系统软件同时还提供上级管理数据中心接口 ，能够根据需求快速接入数据系统。
试验配套附件简介
序号 | 配件名称 | 参考图 | 应用范围 |
1 | 踏档夹具 | | 梯具踏档静负荷试验 |
2 | 连接锁链 |
| 梯具静负荷试验 |
3 | 钢丝绳导轨及定滑轮 |
| 装在底部导轨，改变钢丝绳拉力方向可前后调整 |
登高工器具试验
3.1.1梯具试验
梯具分为安全工器具的硬梯和带电作业的绝缘硬梯，所涉及试验参数及试验方法有所差异，详细试验要求参数如下：
项目 | 类别 | 类型 | 周期 | 试验静拉力(N) | 载荷时间(min) |
梯具静负荷试验 | 安全工器具 硬梯 | 竹梯、木梯 | 0.5年 | 1765 | 5 |
其他梯 | 1年 | 1765 | 5 | ||
带电作业工器具 绝缘硬梯 | 水平强度试验 | 1年 | 1000 | 1 | |
踏档强度试验 | 1年 | 800 | 1 | ||
抗压试验 (折梯人字梯) | 1年 | 1600 | 1 | ||
梯凳 | 踏档强度试验 | 1年 | 1765 | 5 | |
软梯 | 边绳静负荷试验 | 1年 | 4900 | 5 | |
踏档强度试验 | 1年 | 1500 | 5 |
技术参数
2.1登高梯具
2.1.1登高梯具试验项目与参数
测试项目
硬梯、软梯、梯凳、快装脚手架、
其它：根据实际需要可自定义拉力值。
试验参数
1、**拉力：5kN（500kg）
2、传感器配置：5kN
3、测试精度：±0.5%
4、试验速率：（0-500）mm/min
5、试验行程：≤1000mm
6、工作电源：两相三线制 AC 220V 50Hz
7、主机功耗：800W
8、设备尺寸：（长×宽×高）1973×900×630mm
9、设备重量：268kg
2.1.2系统设备参数
操作系统：Linux操作系统
人机界面：15寸液晶触摸屏
安全防护：操作界面及警示灯提醒，异常状态自动急停功能
打印功能：58mm热敏打印机
外部接口：支持USB、以太网、RS232、RS485
电源参数：AC 220V,50Hz 额定功率800W
外形尺寸：1973mm*900mm*630mm
