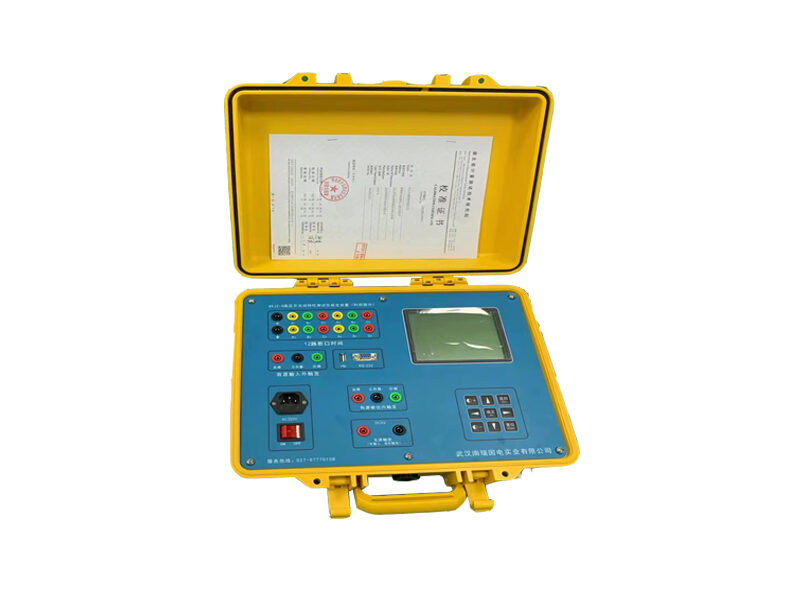

高压开关测试仪校准装置(时间部分)

型号:NEPRI-6390
分类 国货精品 > NEPRI > 开关测试仪器及标准器 摘要 开关测试仪器及标准器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 声明:原型号**代GKJZ-D型号已经停产,升级改款产品NEPRI-6390为新一代产品

  • 可用于校验和检测高压断路器动特性测试仪的时间基准,用于校验高压开关测试仪时间测量功能。

产品特点

  • 本装置可12路断口同时输出,可同时模拟12个高压断路器触头断口的合/分闸。

  • 本装置既可单机使用,也可以联接电脑使用。也可以选配app操作

产品概述

本仪器NEPRI-6390是在原先型号GKJZ-D型上升级换代产品,本装置采用ARM控制配合CPLD芯片产生高精度、宽范围的定时信号,并能模拟高压断路器的动作,可用于校验和检测高压断路器动特性测试仪的时间基准,用于校验高压开关测试仪时间测量功能。本装置既可单机使用,也可以联接电脑使用。具体可以参考软件操作说明。

图文介绍

作原理简介:

时间校准装置电路划分为:触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路,如图(1)所示。

图(1)

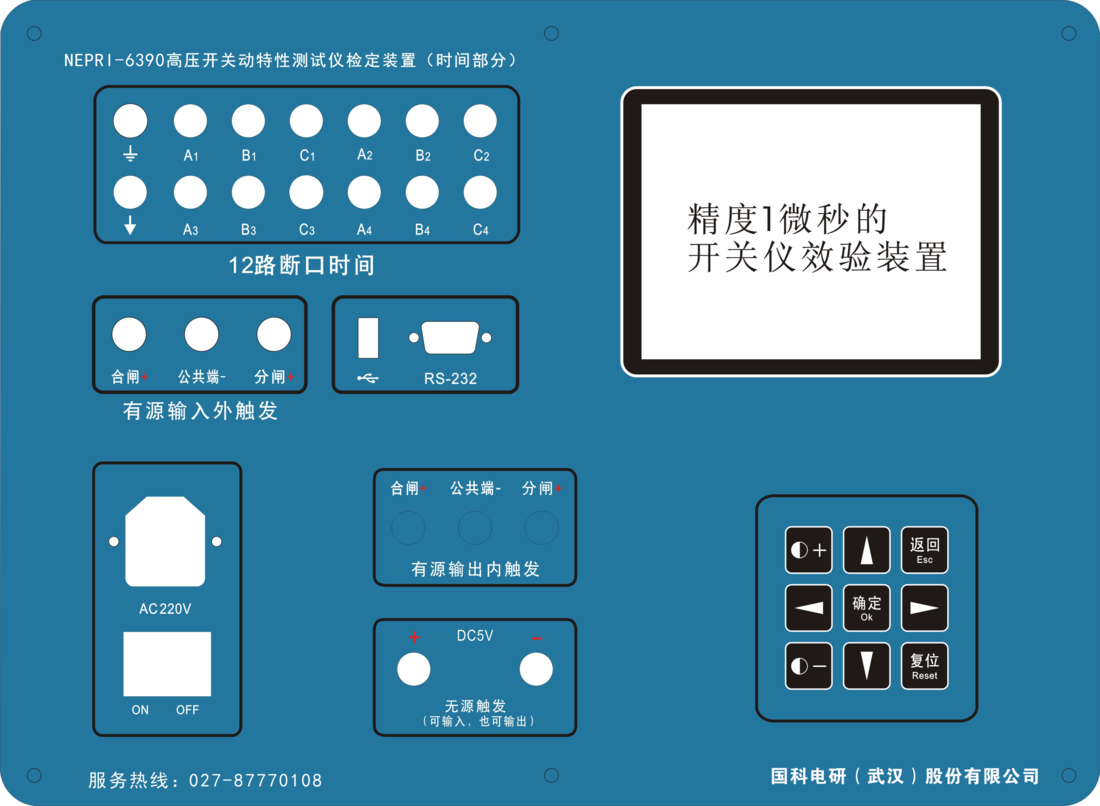

4、仪器面板主要部分图示说明:

4.1 12路断口时间:

模拟高压断路器12路触头输出,前6路A1,B1,C1,A2,B2,C2与其前端黑色接地插孔共地,后6路A3,B3,C3,A4,B4,C4与其前端黑色接地插孔共地,称之为虚地。如果要同时测量12路,则要保证两个地相连。

支持每一个断口设置不同的时间,支持不同期设置。

4.2有源输入外触发:

由被校验的高压开关测试仪提供触发电压,输入触发电压的范围为:DC100-250伏。

4.3有源输出内触发:

由本校准装置提供触发电压来触发被校验的高压开关测试仪,输出电压:DC 110V左右。

4.4 无源触发端:

主要用于校准本装置。

5、使用具体说明:

5.1接好高压开关测试仪和NEPRI-6390 高压开关测试仪检定装置之间的测试线的地线(地线、断口线和控制线)。然后开机,为保证仪器可靠性,开机预热5分钟以上再进行测试。

5.2校准高压开关测试仪时间参数具体设置和操作:

A、 NEPRI-6390 检定装置设置:触发方式:外触发

触发类型:有源触发

脉冲输出:节点输出

弹跳频率:1K

弹跳频率可选1K,2K,4K,8K。弹跳频率大小对应弹跳的精细程度。频率越大,弹跳越精细。1KHz弹跳间隔时间为1/1000=0.001S=1ms,2KHz弹跳间隔时间为1/2000=0.0005S=0.5ms。

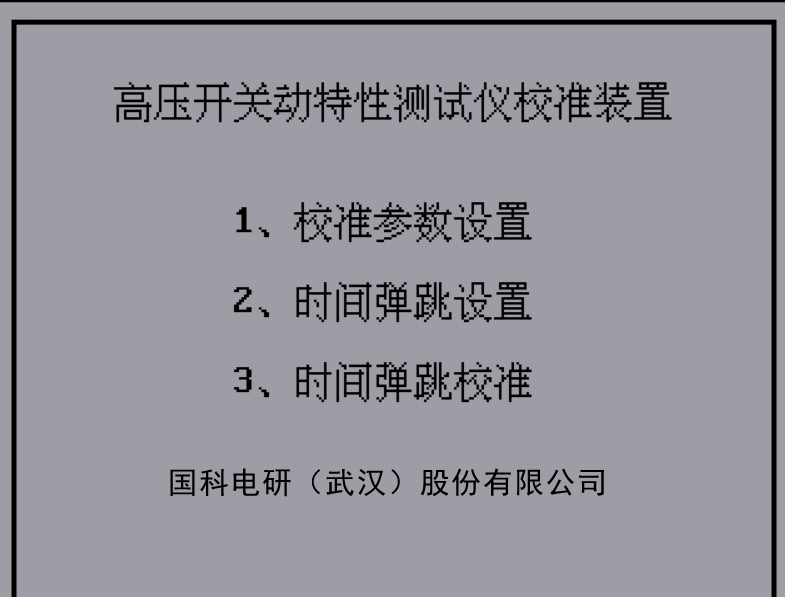

操作方法:进入主菜单中的【1、时间弹跳设置】,如图:

被校准高压开关测试仪设置:触发方式:内触发

输出电压:调整为DC100-DC220V之间为宜

具体接线:NEPRI-6390 检定装置红色接线柱接高压开关测试仪内部直流输出电源的合闸+,黑色接线柱接高压开关测试仪内部直流输出电源的负—,绿色接高压开关测试仪内部直流输出电源的分闸+。

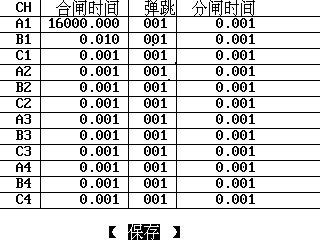

操作方法:进入主菜单中的【2、时间弹跳设置】,如图:

按向上键进入所要修改的位置,如A1合闸时间断口处,按【确定】键后,然后按左右键,可以左右移动光标,移动要相应的位置上,按上下键修改数字大小。修改好后按【确定】键保存该项设置,然后按上下左右键可以进入到其他需要修改的地方,按照上面的方法进行修改即可,修改完后,将光标移动到屏幕*下端的【保存】处,按【确定】键保存即可。

然后将光标移动到主菜单界面的【3、时间弹跳校准】,按【确定】键进入,如图:

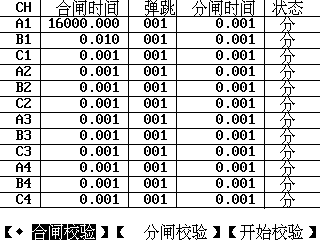

按【确定】键选中合闸校验:

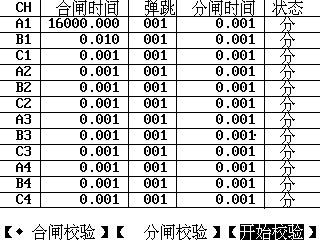

按右键将光标移动到开始校验:

按【确定】键开始测试:

观察NEPRI-6390屏幕右端的断口状态会发生变化。如果先前是分,则此时直接操作被校准高压开关测试仪进行合闸测试(如果是合。则此时直接操作被校准高压开关测试仪进行分闸测试), NEPRI-6390检定装置动作(会听到蜂鸣器响声),等待测量结束,被测试高压开关测试仪会出现相应的波形和时间、同期、弹跳等数据。

以上操作是用高压开关测试仪内部输出电源来触发NEPRI-6390检定装置。NEPRI-6390处于等待,高压开关测试仪输出信号,使检测系统正常工作。

B、 NEPRI-6390检定装置设置:触发方式:内触发

触发类型:有源触发

脉冲输出:节点输出

被校准高压开关测试仪设置:触发方式:外触发

这是用NEPRI-6390检定装置来触发高压开关测试仪。高压开关测试仪处于等待,NEPRI-6390输出信号,使检测系统正常工作。

具体接线方法:如果高压开关测试仪外触发只有两根线,则不分正负接好就行了。如果高压开关测试仪外触发有四根线(合闸2根分闸2根),利用有源输出内触发方式操作,需要倒下线。即合闸校验时,两接线柱分别接高压开关测试仪外触发的合闸外触发端子(红黑插孔);分闸校验时,两接线柱分别接高压开关测试仪外触发的分闸外触发端子(绿黑插孔)。

具体操作方法参考前文。

根据NEPRI-6390上显示的断口状态:如是分,则操作高压开关测试仪做合闸测试;如是合,则操作高压开关测试仪做分闸测试。先操作高压开关测试仪使之处于等待触发状态,然后将NEPRI-6390的光标移动到右侧的【开始校验】上面,按一下【确定】按键发触发命令:内触发信号由等待变为输出,校准装置驱动仪器完成动作,仪器界面出现相应的波形和时间、同期、弹跳等数据。

5.3、校准NEPRI-6390高压开关测试仪校准装置的具体设置和操作:

将NEPRI-6390检定装置设置:触发方式:内触发

触发类型:无源触发

脉冲输出:TTL电平输出

将外接5V电源的正极+串接一个1K、2W的电阻,然后接被检断口,如A1。外接5V电源的负极-直接接到黑色接地插孔。

采用Agilent 53230A 通用计数器进行时间校准,或者用高精度示波器也可观察:无源触发负极-接示波器的地,探头1接无源触发正极+ ,探头2接NEPRI-6390被检测断口,如A1。

技术参数

主要技术指标和使用条件:

1 本装置可12路断口同时输出,可同时模拟12个高压断路器触头断口的合/分闸。

2 可同时模拟高压断路器合闸或分闸时间,可在 1-20000ms设置,分辨率:1μs,精度:0.001%读数±0.01ms。

3 弹跳脉冲个数可在 0-250 个范围内任意设置,弹跳频率1kHz、2kHz、4kHz、8kHz可选择。

4 支持不同期测试。

5 支持内部触发、外部触发、有源触发、无源触发。

6 环境温度:10-30度 环境湿度:小于85%

7 软件有数据处理系统对接,蓝牙联机可以在手机APP上操作(选配)。
