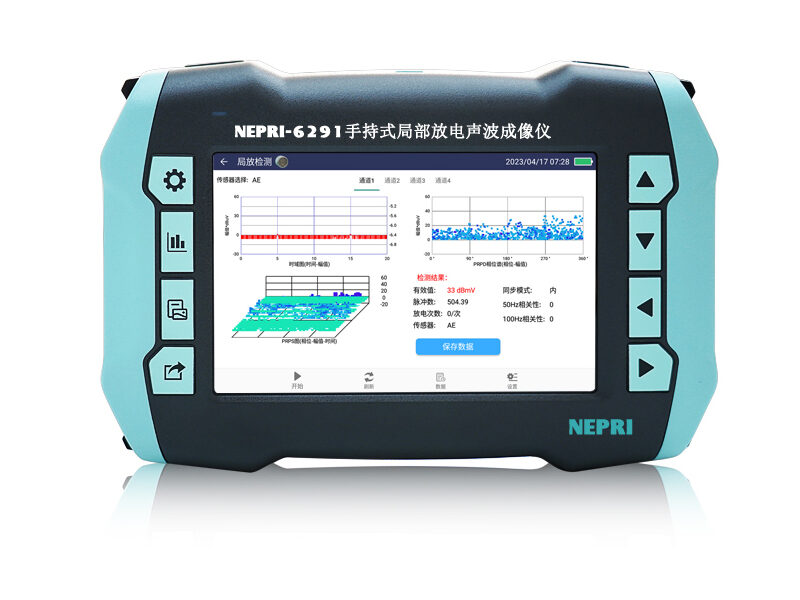

手持式局部放电声波成像仪

型号:NEPRI-6921
分类 国货精品 > NEPRI > 局部放电测试设备 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 局部放电测试设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式*声波、特高频、高频互感器和聚波器等传感器的测试,可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测

产品特点

  • 多功能测试仪(声波+局放+红外功能)利用麦克风阵列技术采集声波数据,结合高清摄像头实现声波的定位。利用波束形成实现声波定位技术分析后得到声波分布数据,再将声波分布数据与视频进行融合生成声像云图并在显示屏上动态展现。

产品概述

产品特点

☀ 一旦气体发生泄漏,声像模块即可感知到气体泄漏时产生的*声波/声波,从而定位到泄漏发生的位置,进行报警。该功能的实现基于声学成像技术,利用麦克风阵列,扫描空间声波,通过声波的相位差异来确定故障位置,得到“声像图”。

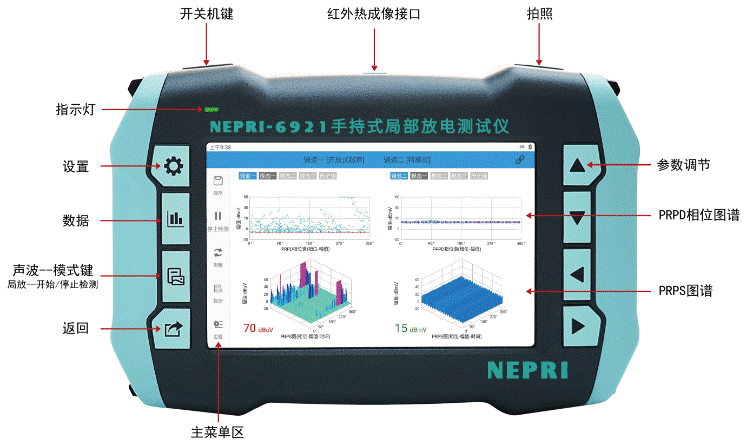

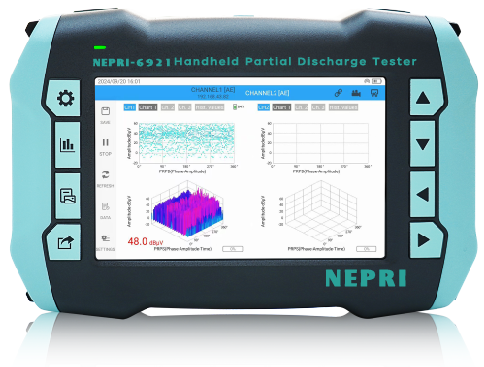

☀ 自动诊断分析测试结果,具备自主数据采集和局放信号分析诊断功能。也能提供传感器的测试数据以及时域/PRPD/PRPS图谱/直方图/飞行时间图等重要数据。

☀ 无线WiFi或蓝牙连接;USB或蓝牙导出检测报告,蓝牙播放音频功能

☀ 配置不同传感器实现对应高压电气设备的局部放电检测;

☀ 按键/触屏均可操控。人性化的人机界面方便不同设备的数据管理;

☀ 多功能局放采集器—WiFi版精密小结构、准确数据采集和多样化的测量原理,能够实现各种电气设备的局放检测,包括*声波、地电波测量原理。您只需更改不同传感器,就可以解决高压电气设备的局放检测任务。可外接GIS、变压器、架空线路、电缆等专用检测传感器。

☀ 采用非侵入式检测方式,测试过程中无需停电,无需额外配置高压源,比传统的脉冲式局部放电检测仪使用更加方便;

☀ 测试带宽范围为30kHz ~ 3.0GHz,适用各种频段的检测原理;

☀ 通过屏幕显示的图像色彩和热点追踪显示功能就能初步判断发热情况和故障部位,从而高效率、高准确率地确认问题所在。

☀ 可拍照、录屏,显示30天历史数据趋势图。

产品应用领域

☀ 发、配电企业

☀ 铁路系统

☀ 石油化工供电系统

☀ 航空航天检测领域

☀ 自动化检测领域

图文介绍

产品特点

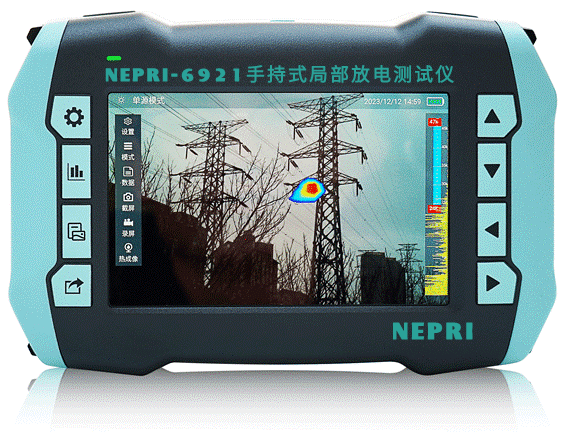

多功能测试仪(声波+局放+红外功能)利用麦克风阵列技术采集声波数据,结合高清摄像头实现声波的定位。利用波束形成实现声波定位技术分析后得到声波分布数据,再将声波分布数据与视频进行融合生成声像云图并在显示屏上动态展现。

多功能局放采集器—WiFi版集成了*声波、地电波二种传感器。可⽤于运⾏中开关柜的绝缘状态检测与评估。连接配合接触式*声波、特高频、高频互感器和聚波器等传感器的测试,可用于运⾏中的变压器、GIS、电缆、架空线等设备的局放检测。

本产品可广泛应用于电力系统的局放检测,包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测,通过以下几项指标来衡量电气设备的放电程度:

局部放电强度检测:通过测量 1 个工频周期内的放电信号,根据放电脉冲序列中**值(dB)来表征局部放电的强度。

局部放电频度检测:通过测量 1 个工频周期内的放电信号,提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。

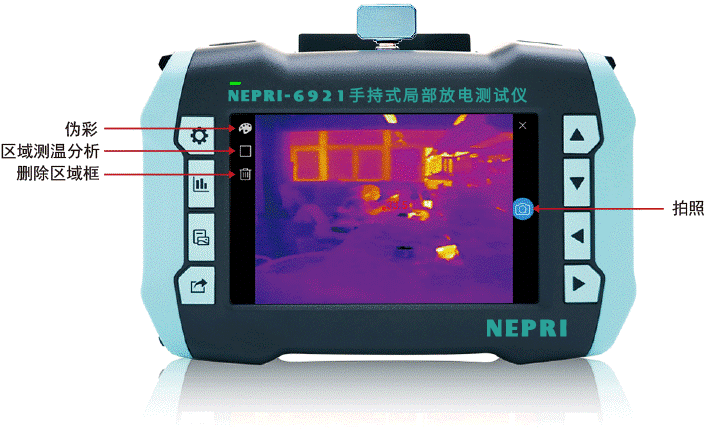

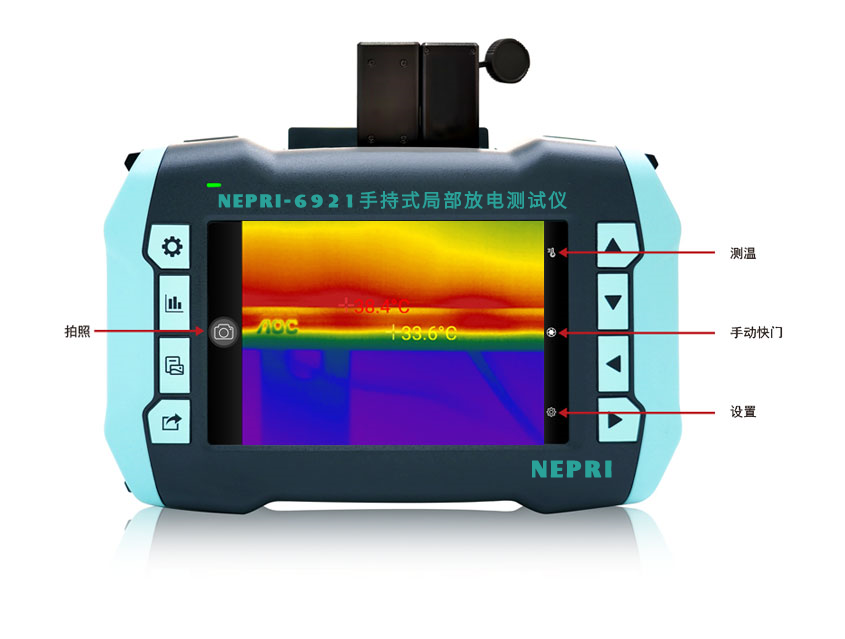

增配的红外热成像仪可以将物体表面人肉眼不可见的这部分红外辐射转换成可见图像,红外热成像不受可见光影响,具有非接触测温,穿烟透雾等优势,非常适合电气设备的温度检测。

产品应用

NEPRI-6921手持式局部放电检测仪广泛应用于以下领域:

发、配电企业

铁路系统

石油化工供电系统

航空航天检测领域

自动化检测领域

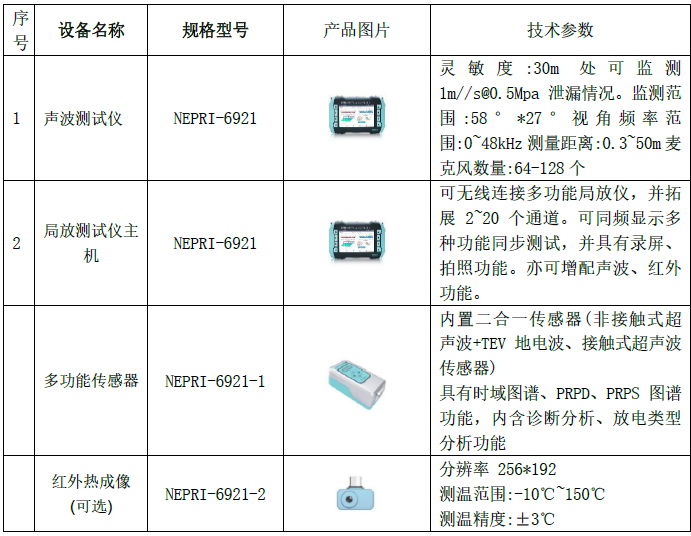

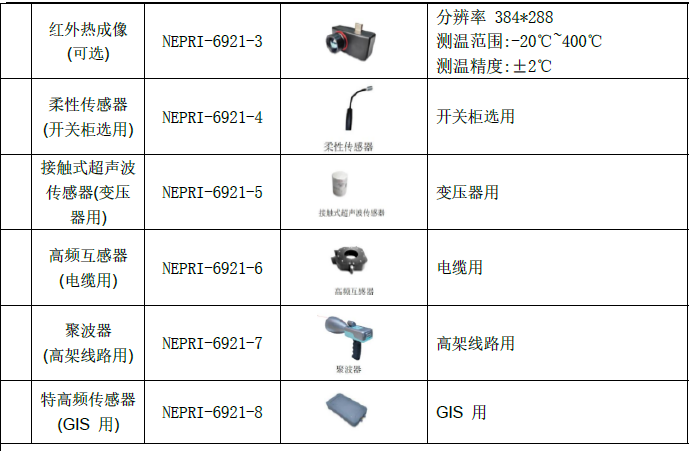

技术参数

参数指标

地电波参数

接触式*声波参数

测量范围

0~80 dBmV

测量范围

-10dBμV * 80dBμV

分辨率

0.1dB

分辨率

0.1dB

精度

±1dB(可定制:±0.1dB)

精度

±1dB(可定制:±0.1dB)

每周期**脉冲

1400

频率范围

20kHz~500kHz

测量频带

1~100MHz

单位转换

dBμV / μV / mV

非接触式*声波参数

特高频参数

测量范围

-10dBμV~80dBμV

检测频段

300MHz~3000MHz

分辨率

0.1dB

测量范围

-80~-10dBm

精度

±1dB(可定制:±0.1dB)

单位转换

dB / dBm / mV

传感器中心频率

40 kHz ± 2kHz



单位转换

dBμV / μV / mV



高频互感器参数

聚波器参数

传感器传输阻抗

9.9mV/mA

测量范围

-10dBμV~80dBμV

检测频率

0.5~50MHz (可定制)

测量距离

0m~100m

灵敏度

1mV

中心频率

40 kHz ± 2kHz

单位转换

dBmV / mV / dBm

单位转换

dBμV / μV / mV

声波参数

红外热像仪高配(可选)

频率范围

0~48kHz

分辨率

640x512

测量距离

0.3~50m

测温范围

-20℃~+550℃

麦克风数量

64~128个

测温精度

±3℃

摄像头视场角

58°* 27°

环境温度

-20℃~60℃

红外热像仪高配(可选)

红外热像仪低配(可选)

分辨率

384×288

分辨率

256 ×192

测温范围

-20℃ ~400℃

测温范围

-10℃ ~150℃

测温精度

±2℃

测温精度

±3℃

硬件

外壳

ABS

主机尺寸

248*165*55(长*宽*厚,mm)

显示

7英寸电容式触摸屏, 分辨率1280*800

采样精度

12bit

同步方式

内同步、外同步

连接器

USB 接口(兼充电器输入)外部传感器输入接口

wifi,网口,蓝牙

SD卡

标配128G~256G

内置电池

12.6V/5000mAh 锂电池

工作时间

约 7 小时

图像格式

JPG

视频格式

MP4

视频时长

视存储器容量而定

充电器

100~240VAC,50/60Hz

使用温度

-30℃~50℃

湿度

≤60%

体积、重量

1.3kg

按照标准

DL/T 500-2009 电压检测仪使用技术条件

GB/T 4208-2008 外壳防护等级的分类(IP代码)

GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A:低温试验方法

GB/T 2423.2-2001 电工电子产品基本环境试验规程 试验 B:高温试验方法

GB/T 2423.4-1993 电工电子产品基本环境试验规程 试验:交变湿热试验方法

GB/T 2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:冲击试验方法

GB/T 2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验和导则:振动(正弦)试验方法

GB/T 17626.2-2006 电磁兼容性 试验和测量技术 静电放电抗扰度性试验(IEC 61000-4-2:1995)

GB/T 17626.5-2008 电磁兼容性 试验和测量技术 浪涌(冲击)抗扰度试验(IEC 61000-4-5:1995)

GB/T 17626.3-2006 电磁兼容性 试验和测量技术 射频电磁场辐射抗扰度试验(IEC 61000-4-3:1995)

GB/T 17626.4-2008 电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验(IEC 61000-4-4: 1995)

GB/T 17626.7-1998 电磁兼容 试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则

GB/T 19862-2005 工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法
