产品用途
该仪器适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试
产品特点
支持四通道同屏显示
数字式局部放电检测仪满足IEC60270、GB/T7354-2018标准，可完成测量和记录局部放电（PD）以及交流测试电压。
产品概述

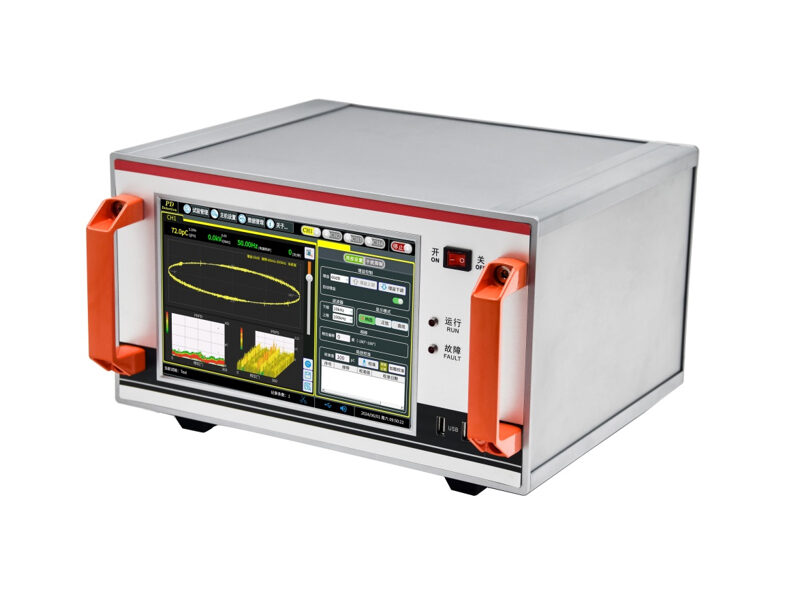

NEPRI-6961D多通道*高频局部放电实时监测与脉冲分析系统采用一体机设计，操作便捷。该仪器适用于高压产品的型式试验、出厂试验、交接试验，可完成电机、互感器、电缆、套管、电容器、变压器、避雷器、开关及其它高压电器局部放电的定量测试。数字式局部放电检测仪满足IEC60270、GB/T7354-2018标准，可完成测量和记录局部放电（PD）以及交流测试电压。
图文介绍
引用标准
Ø IEC 60270-2000 高电压试验技术 部分放电测量
Ø GB 1094.1-1996 电力变压器 第1部分 总则
Ø GB 1094.3-2003 电力变压器 第3部分:绝缘水平、绝缘试验和外绝缘空气间隙
Ø IEC 6067.11 干式变压器
Ø IEC 60885-3-1988 电缆的电气试验方法 第3部分:测量挤压电力电缆段局部放电的试验方法
Ø GB 1207-2006 电磁式电压互感器
Ø GB/T 12706.4-2008 挤包绝缘电力电缆及附件 第4部分:额定电压电力电缆附件试验要求
Ø GB/T 3048.12-2007 电线电缆电性能试验方法 第12部分:局部放电试验
Ø GB/T 16927.1-2011 高电压试验技术第1部分:一般定义及试验要求
Ø GB/T 16927.2-1997 高电压试验技术第二部:测量系统
Ø GB/T 16927.3-2010 高电压试验技术 第3部分:现场试验的定义及要求
Ø GB/T 16927.4-2014 高电压和大电流试验技术 第4部分:试验电流和测量系统的定义和要求
Ø GB/T 7354-2003 局部放电测量
Ø GB 1208-2006 电流互感器
Ø DL/T 417-2006 电力设备局部放电现场测量导则
技术参数
局放测量系统
局放测量通道数量 | 4通道(同屏显示) |
输入阻抗 | 50Ω |
模拟滤波器（-6dB） | 满足IEC60270、GB/T7354-2018标准 |
下限频率fL：10kHz、20kHz、40kHz、60kHz、80kHz可选 | |
上限频率fU：100kHz、200kHz、300kHz、400kHz、500kHz、1MHz可选 | |
检测灵敏度 | <1pC(CA=10nF/CK=1nF) |
<0.1pC(CA=1nF/CK=1nF) | |
测量范围 | 0.05pC-10000nC |
采样精度 | 14bit |
采样率 | 80MHz |
增益调节范围 | 60dB、40dB、20dB、0dB、-20dB、-40dB自动或手动可调。 |
可测试品电容量范围 | 6pF~250μF |
线性度误差 | <±3% |
电压测量系统
电压输入范围 | 5~230VAC (RMS) |
线性度误差 | <±3% |
频率范围 | 10~450Hz |
同步方式 | 电源同步或电压输入同步自动切换 |
同步精度 | <1° |
接口
局放输入 | 4×BNC |
电压输入 | 1×航空插头 |
通讯接口 | 1×RS232 |
主机参数
操作系统 | Linux操作系统 |
存储 | 8G及以上 |
电源 | 176~264 VAC，50/60Hz |
电源保险 | 250V T 5A |
操作温度 | -10°C~50°C |
贮存温度 | -40°C ~60°C |
相对湿度 | 5%~95%，无冷凝 |
外观尺寸 | 355mm×282mm×200mm（宽×深×高） |
自身重量 | 11kg |
