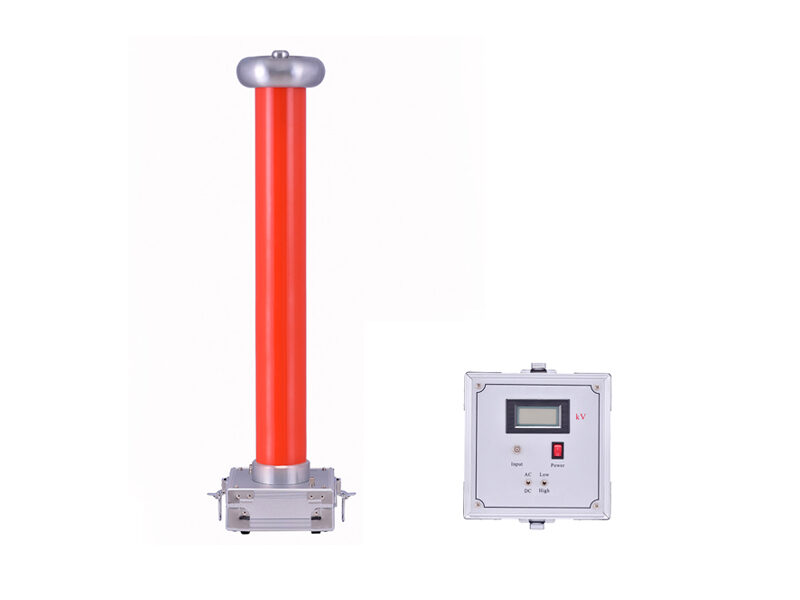

交直流高压分压器

型号:NEPRI-SGB
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 交直流分压器作为高电压测量之理想设备,主要用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压。

  • 需要更高精度的交直流分压器可以按需定做

产品特点

  • 采用精密高压薄膜电容和精密高压玻璃釉电阻,输入阻抗高,降低了测试电流,功耗小,提高了仪器的测量精度和稳定性;

产品概述

交直流分压器作为高电压测量之理想设备,主要用于电力系统及电气电子设备制造部门测量工频交流高电压和直流高电压。

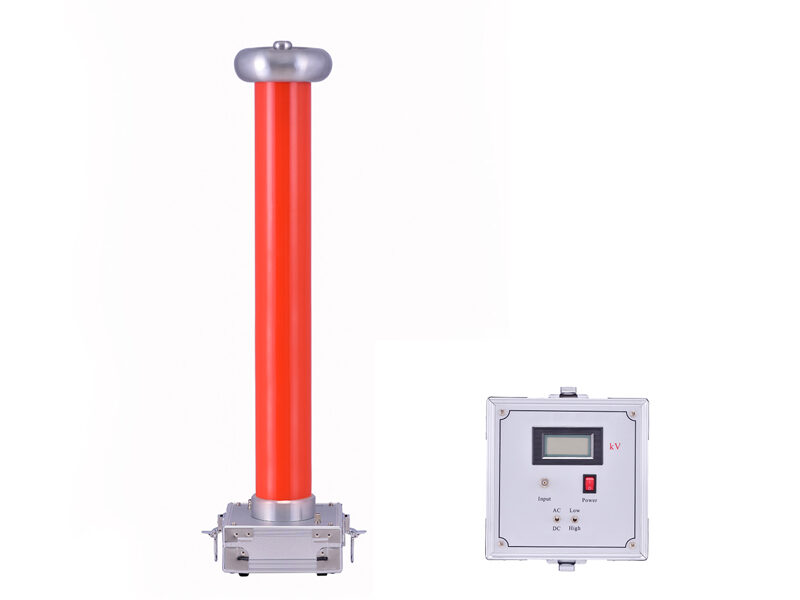

交直流分压器由高压分压器和低压显示表两部分组成,两者采用配套电缆连接使用。

图文介绍

产品特点

1、精度高

采用精密高压薄膜电容和精密高压玻璃釉电阻,输入阻抗高,降低了测试电流,功耗小,提高了仪器的测量精度和稳定性;

信号处理部分,采用高性能OP进行信号放大,运用新双积分式 AD采样技术,四位半液晶显示,分辨力达到0.001kV,是高压静电电压表的更新换代产品。

2、抗干扰性能好

采用特殊屏蔽技术。铝合金材料的均压球表面光滑亮泽,有效地改善了均压球周围的电场分布,防止出现**放电,提高测量数据的抗干扰能力。低压显示仪表采用全金属封闭结构屏蔽,高压分压器和低压显示表采用同轴电缆连接,减少高压对示值的影响,从而实现高稳定度,高线性度。

3、安全可靠

本仪器是由高压分压器和低压显示仪表构成,高压分压器采用美国杜邦填充材料,特种工艺灌封,结构更小,重量更轻,内部局部放电量降到很低的水平,可靠性更高。不存在漏油问题。工作时高压分压器和低压仪表采用同轴电缆连接,高低压部分距离较远,工作安全可靠。

4、操作简单

采用拨码开关切换高低压、交直流,方便快捷。四位半液晶直接显示测量结果,简单直观。为现场的检测工作带来很大的便利。

5、携带方便

采用便携式结构,整机用铝合金包装箱作机壳,可方便地拆装。体积小、重量轻,便于携带,使用十分方便 。

技术参数

NEPRI-SGB-300kV交直流分压器技术指标

分压器阻抗

3600 MΩ

分压器电压等级

AC:300kV DC:300kV

显示表量程

Low:0-20kV High:0-300kV

交流测量方式

真有效值测量

精 度

AC:1.5% DC:1.0%

绝缘介质

美国杜邦干式介质材料

分压器分压比

1000:1

连接同轴电缆

5m

环境温度

0~40℃

湿 度

≤85%RH

NEPRI-SGB-200kV交直流分压器技术指标

分压器阻抗

2400 MΩ

分压器电压等级

AC:200kV DC:200kV

显示表量程

Low:0-20kV High:0-300kV

交流测量方式

真有效值测量

精 度

AC:1.0% DC:0.5%

绝缘介质

美国杜邦干式介质材料

分压器分压比

1000:1

连接同轴电缆

5m

环境温度

0~40℃

湿 度

≤85%RH

NEPRI-SGB-150kV交直流分压器技术指标

分压器阻抗

1800 MΩ

分压器电压等级

AC:150kV DC:150kV

显示表量程

Low:0-20kV High:0-150kV

交流测量方式

真有效值测量

精 度

AC:1.0% DC:0.5%

绝缘介质

美国杜邦干式介质材料

分压器分压比

1000:1

连接同轴电缆

5m

环境温度

0~40℃

湿 度

≤85%RH

NEPRI-SGB-100kV交直流分压器技术指标

分压器阻抗

1200 MΩ

分压器电压等级

AC:150kV DC:150kV

显示表量程

Low:0-20kV High:0-150kV

交流测量方式

真有效值测量

精 度

AC:1.0% DC:0.5%

绝缘介质

美国杜邦干式介质材料

分压器分压比

1000:1

连接同轴电缆

3m

环境温度

0~40℃

湿 度

≤85%RH

NEPRI-SGB-50kV交直流分压器技术指标

分压器阻抗

600 MΩ

分压器电压等级

AC:50kV DC:50kV

显示表量程

Low:0-20kV High:0-50kV

交流测量方式

真有效值测量

精 度

AC:1.0% DC:0.5%

绝缘介质

美国杜邦干式介质材料

分压器分压比

1000:1

连接同轴电缆

3m

环境温度

0~40℃

湿 度

≤85%RH
