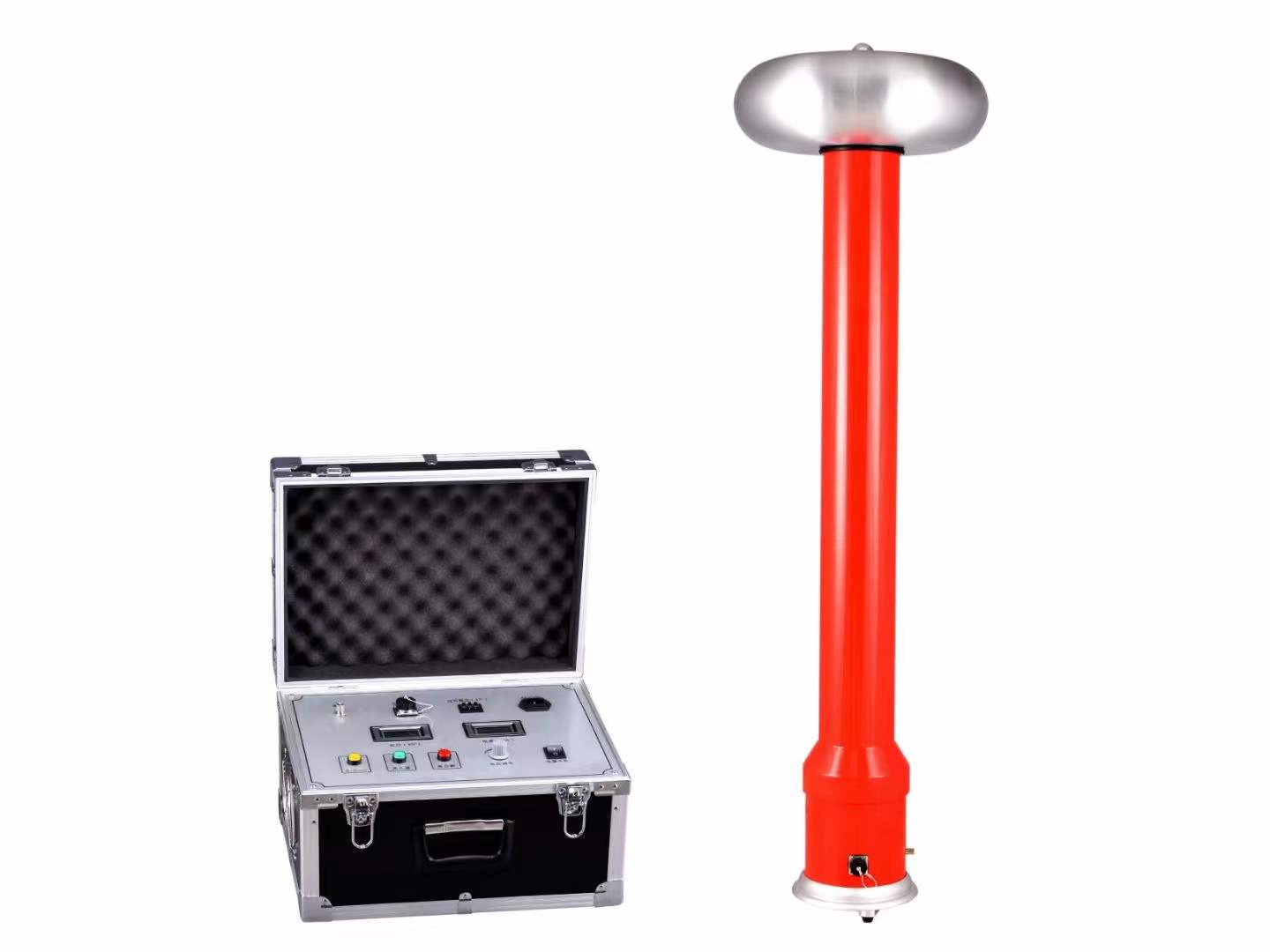

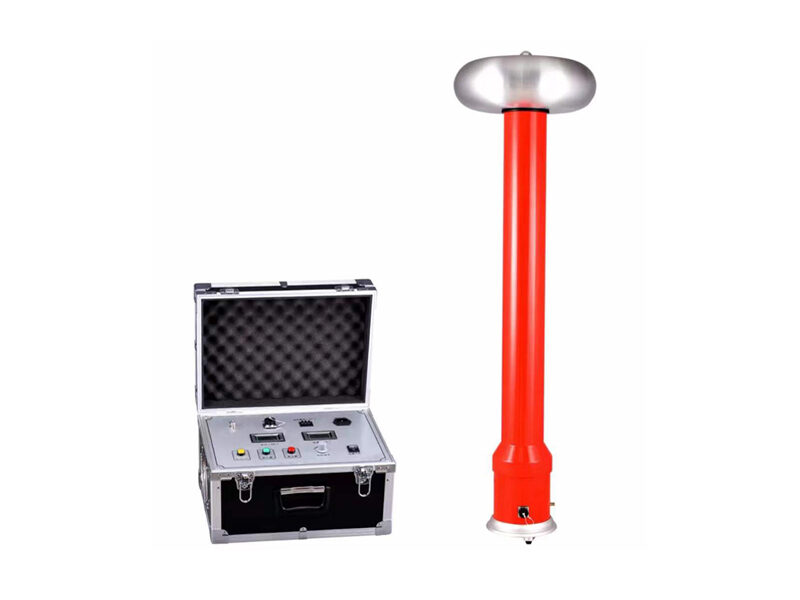

直流高压发生器

型号:NEPRI-ZGF
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验

  • 高压电缆(35~500kV及以下)的直流耐压试验及泄漏电流测量

  • 氧化锌避雷器的U1mA直流参考电压试验和0.75U1mA下的泄漏电流试验

  • 电力变压器的直流耐压试验及泄漏电流测量。阀式避雷器的电导电流试验

产品特点

  • 应用了PWM高频脉宽调制技术,闭环调整,采用了电压大反馈,使电压稳定度大幅度提高。

  • 使用性能好的大功率IGBT器件及驱动技术,并根据电磁兼容性理论,采用特殊屏蔽、隔离和接地等措施。

产品概述

直流高压发生器特点

  • 采用高频倍压电路,应用PWM脉宽调制技术和大功率IGBT器件。

  • 采用电压负反馈,输出电压稳定度高,纹波系数小≤1%。

  • 全量程平滑调压,电压调节细度好调节精度≤0.5%,稳定度≤1%,电压电流误差1%(读数±0.2kV),电流误差±1个字。

  • 升压电位器零起升压。

  • 75%UDC1mA功能按钮,方便氧化锌避雷器试验,精度1%读数±1%。

  • 过压保护采用拔码设定,一目了然,误差±1%。

  • 倍压采用新型材料,轻巧、坚固。外表涂特种绝缘材料,电气性能好,防潮能力强。

  • 折叠式撑脚,直径面积大,稳定性能好。

  • 一体化设计、高压拖地电缆引出,方便现场试验。

  • 产品符合DL/T848.1-2004技术要求,并经电力部电气设备质量检测测试中心型式试验,严格执行企标出厂。

图文介绍

  • 1、直流高压发生器具有纹波系数小、电压输出稳定可靠、无噪音、可靠性好

  • 2、具有过压、过流、零压启动和故障保护功能,电压保护值可整定,显示直观

  • 3、电压、电流采用数码显示,且通电源就有读数,方便监视输出状态

  • 4、具有0.75倍电压换算,方便测试氧化锌避雷器

  • 5、产品结构紧凑、体积小、携带方便

技术参数

直流高压发生器一体机:

规格 技术参数 40/3 60/2 60/3 60/5 80/2 100/2 120/2 120/5
额定电压(kV) 40 60 60 60 80 100 120 120
额定电流(mA) 3 2 3 5 2 2 2 5
额定功率(W) 120 120 180 300 160 200 240 600
机箱重量(kg) 7 2 2 4.5 2 3 3 4.5
倍压重量(kg) 一体 2.5 3 3.8 2.5 4 4 4.5
倍压高度(mm) 一体 400 400 500 400 500 500 500
电压测量精度 数显表±(1.0%读数±2个字)
电流测量精度 数显表±(1.0%读数±2个字)
波纹系数 ≤1%
电压稳定度 随机波动,电源电压变化±10%时≤1%
过载能力 空载电压可*出额定电压10%使用十分钟 **充电电流为1.5倍额定电流
电源 单相交流50Hz 220V±10%
工作方式 间断使用
一次连续时间*长为30分钟
工作环境 温度:-10~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带 电 容 负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮(精度≤1.0%)*适合氧化锌避雷器试验
过压保护采用拨置,一目了然
机箱倍压放置一个铝合金箱,整机一手可提

直流高压发生器 分体机:

规格 技术参数 200/2 200/5 250/3 300/2 300/5 400/3 400/5 其它等级
额定电压(kV) 200 200 250 300 300 400 400 500~1000kV等合同定 做
额定电流(mA) 2 5 3 2 5 3 5
额定功率(W) 400 1000 750 600 1500 1200 2000
机箱重量(kg) 4.5 4.5 4.5 5.5 5.5 5.5 5.8
倍压重量(kg) 7.9 8.3 9 11 11.5 38 45
倍压高度(mm) 965 965 1030 1250 1250 1900 1900
电压测量精度 数显表±(1.0%读数±2个字)
电流测量精度 数显表±(1.0%读数±2个字)
波纹系数 ≤1%
电压稳定度 随机波动,电源电压变化±10%时≤1%
过载能力 空载电压可*出额定电压10%使用十分钟 **充电电流为1.5倍额定电流
电源 单相交流50Hz 220V±10%
工作方式 间断使用
一次连续时间*长为30分钟
工作环境 温度:-10~40℃
相对湿度:室温为25℃时不大于85%(无凝露)
海拔高度:1500米以下
带电容负荷能力 被试品电容量无限制
可用1.5倍的额定电流充电
结构特点 环氧玻璃钢电气绝缘倍压筒
空气绝缘、无泄漏之虑
操作箱特点 高精度0.75UDC1mA单触按钮(精度≤1.0%)*适合氧化锌避雷器试验
过压保护采用拨置,一目了然
控制箱小,方便现场
