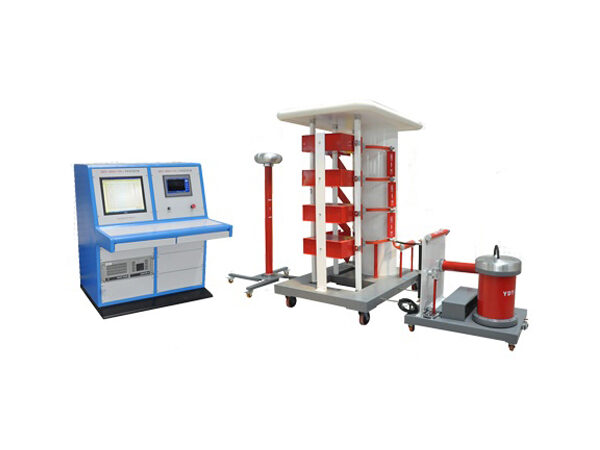

冲击电压发生器

型号:NEPRI-CJ
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 方便进行变压器的全波、截波试验

  • 适用于开关、断路器等电气设备的雷电冲击试验的设备

产品特点

  • 方案采用光纤控制传输系统,它实现了控制测量设备与高压主体设备的光纤连接,有效地解决了高压试验中遇到的地电位抬高对测控系统的危害,排除了由控制引线导致的电磁干扰,很大程度地提高了系统的可靠性,特别是在进行截波和陡波冲击试验时安全性更好

产品概述

1、案例方案按所采用的SGS发生器主体级电压为100kV为例(可以按需定制),符合当前国内外的发展趋势。主体结构采用HAEFELY的结构设计,是当前国内结构较好的发生器。

2、案例方案所采用的控制测量系统是技术有优势的产品,核心器件为日本三菱公司的FX系列可编程控制器,几乎所有的控制功能都由软件编程实现,因此系统结构简单,外围电路板很少,可靠性好。

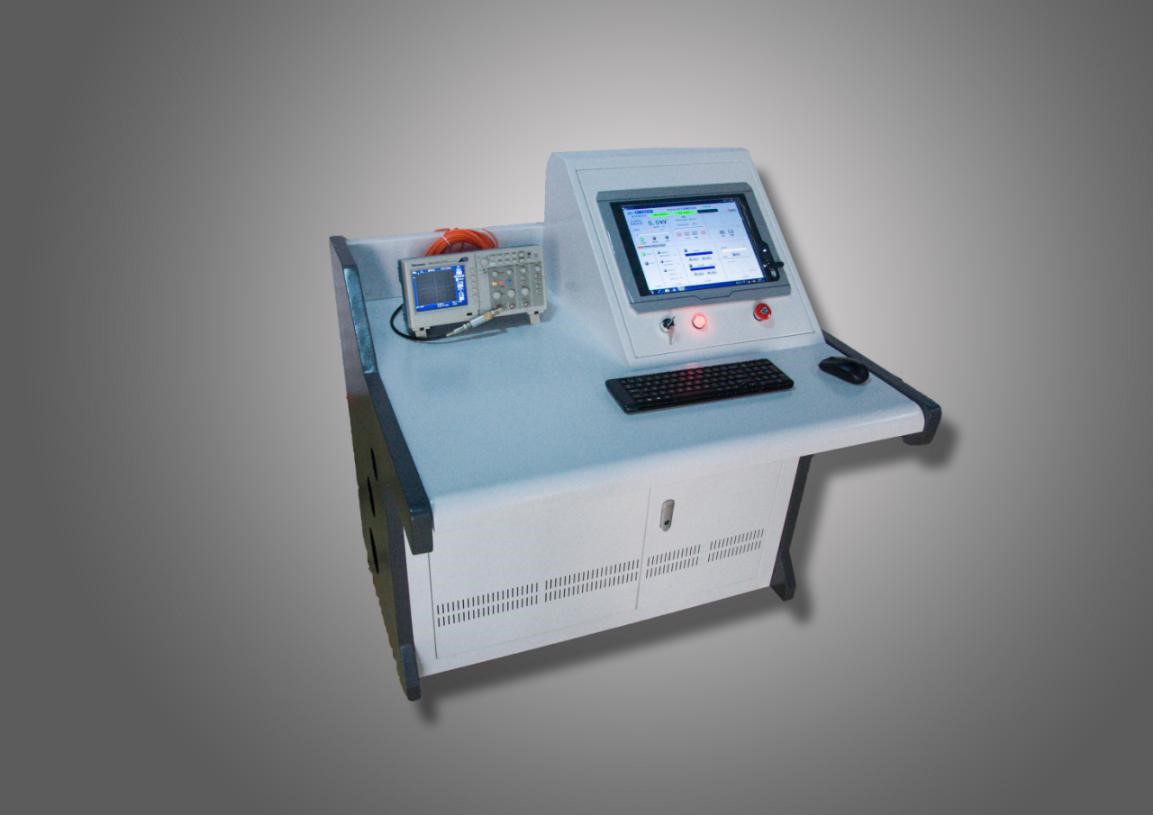

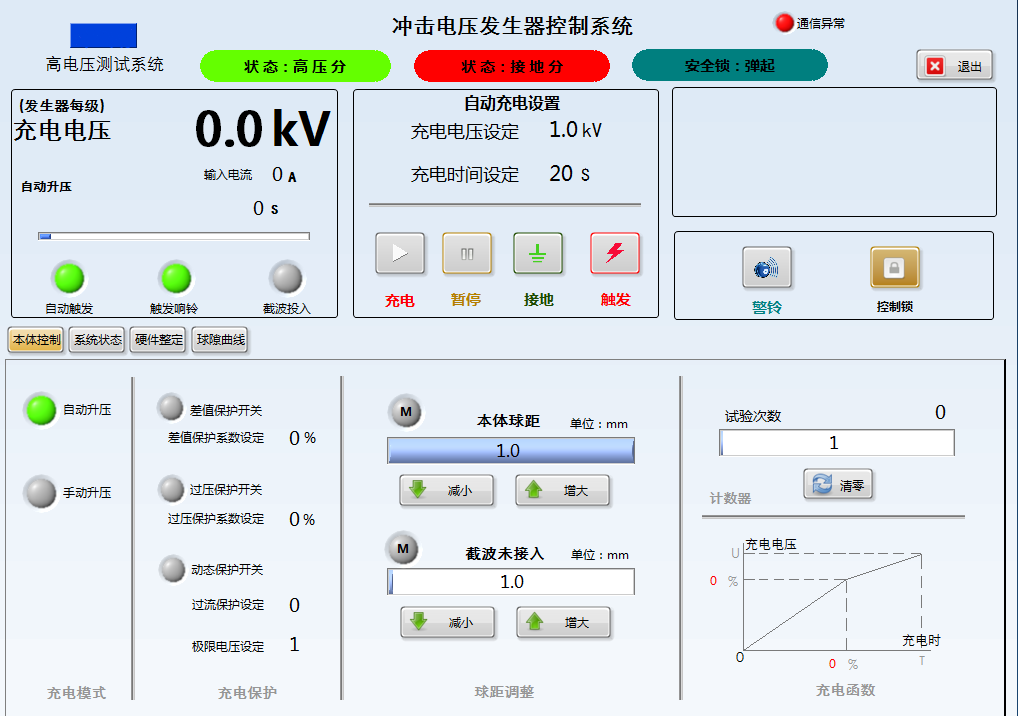

3、案例方案的测控结构一体化整体设计,具有液晶显示工业计算机,可实现全自动控制测量分析。测控系统采用液晶触摸屏操作,具有多种状态提示画面,实现了人机对话式的智能操作。系统取消了多芯控制电缆,采用光纤通讯线,无须开电缆沟,使得控制室布局更加简单方便。

4、方案采用光纤控制传输系统,它实现了控制测量设备与高压主体设备的光纤连接,有效地解决了高压试验中遇到的地电位抬高对测控系统的危害,排除了由控制引线导致的电磁干扰,**地提高了系统的可靠性,特别是在进行截波和陡波冲击试验时安全性更好。

5、方案所采用的IGCS-2008控制测量系统的操作界面充分考虑了高压试验的习惯特点,简单明了,便于试验人员操作。系统设计了专门的程序操作画面,方便进行变压器的全波、截波试验,大大简化了试验人员的操作,可有效防止人为出错。

6、本套冲击电压发生器试验系统采用了**的技术,良好的工艺和良好的原材料,运行寿命大于10年。平时的运行成本也很低。

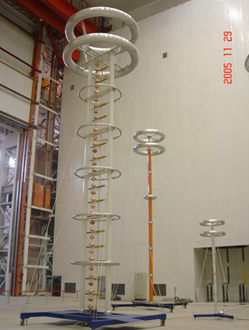

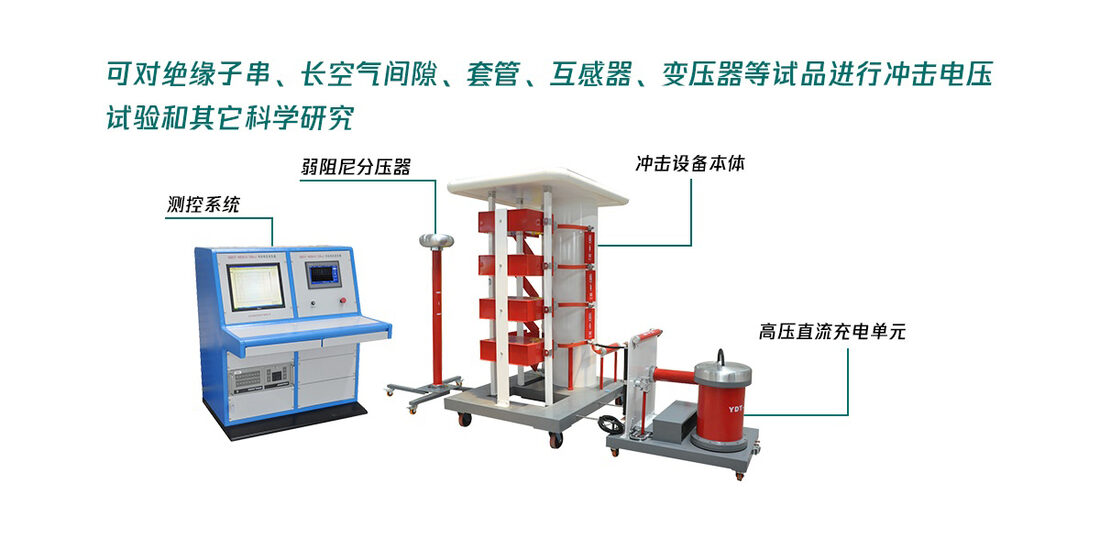

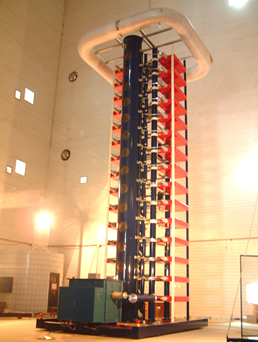

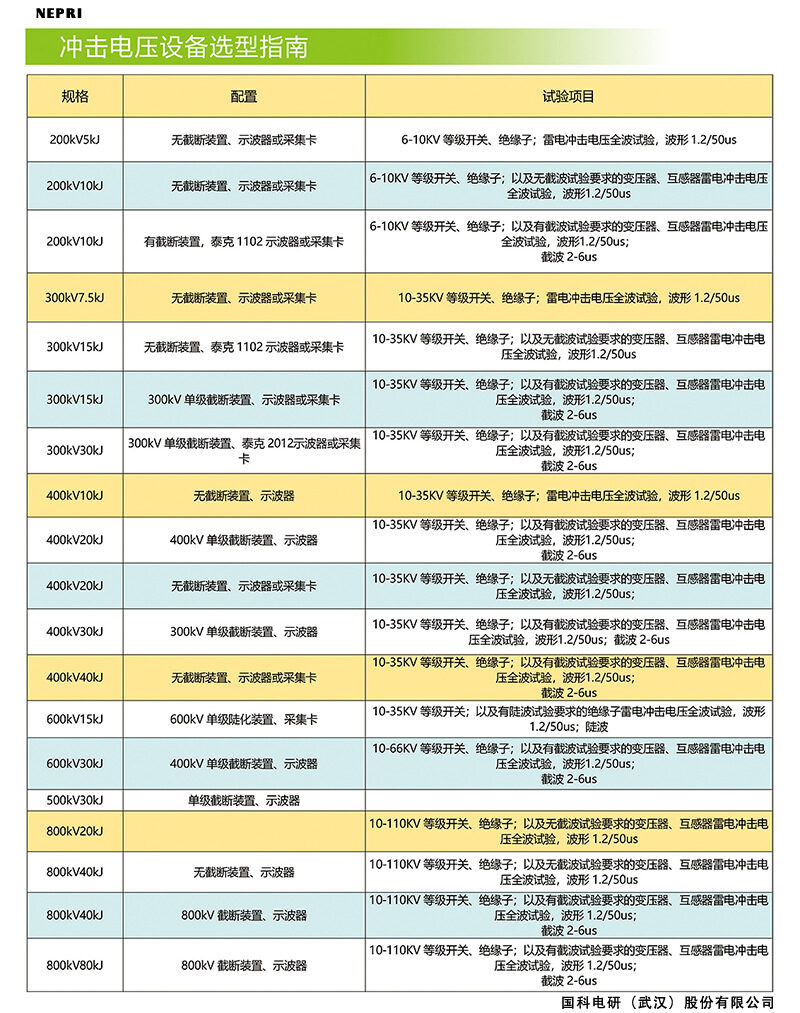

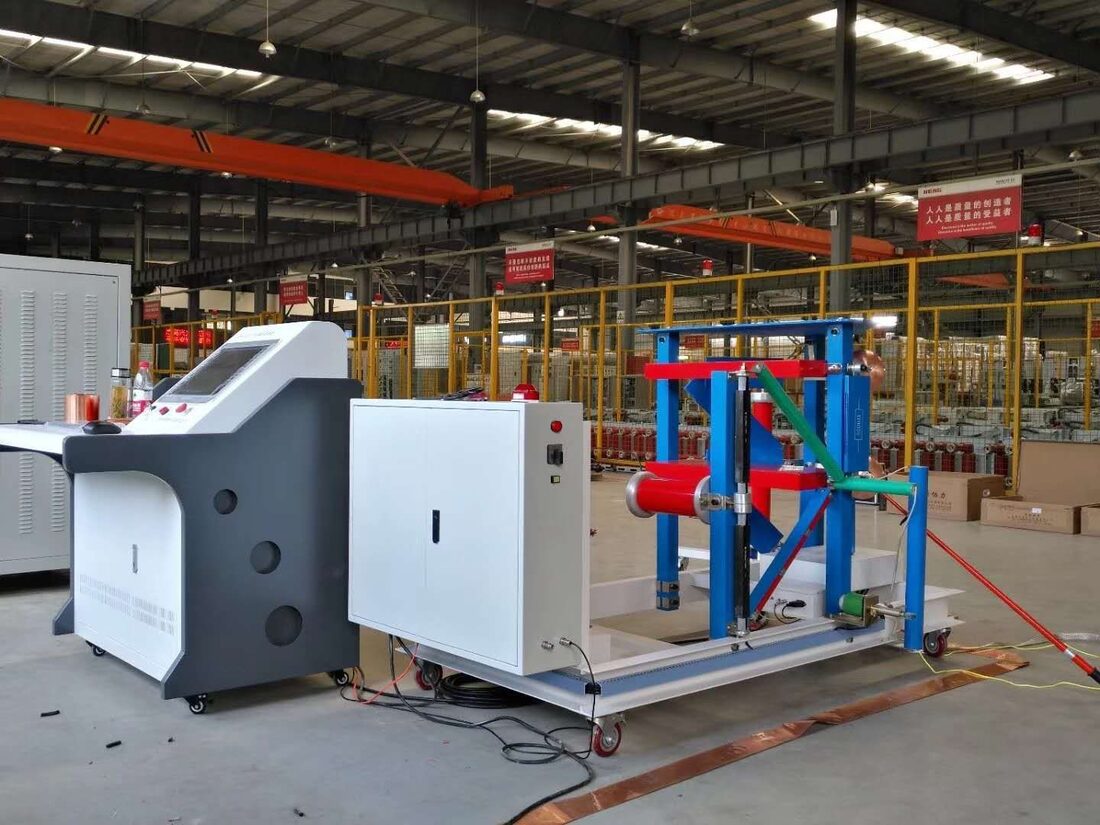

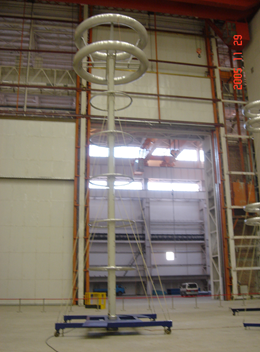

图文介绍

技术参数

冲击电压等级

100kV-7200kV

标准雷电波

1.2±30%/50±20%μS

峰值振荡

小于 5%

标准操作波

250±20%/2500±60%μS

振荡雷电波的波头时间

不大于 15 μ S

振荡操作波的波头时间和振荡操作冲击波的波头时间

15μS-1mS

**输出电压

≥ 10%Un

充电电压不稳定度

<±1%

同步范围

≥ 20%

同步放电误动率

<2 %

点火范围

10% ~ ****

工作时间

≥ 70%UN 间断工作( 300s 充放电 1 次)

<70%nn 连续工作( 120s 充放电 1 次)

发生器效率:雷电波 ( 空载 )

≥ 90 %

截断时间

2 ~ 5 μ S
