产品用途
主要用于测量开关、断路器、变压器等设备的接触电阻、回路电阻及其他微欧电阻的专用测试设备。
产品特点
手持式回路测试仪（以下简称：仪器）采用高容量大倍率的锂电池供电，设计小巧，手持式操作，方便携带。
产品概述

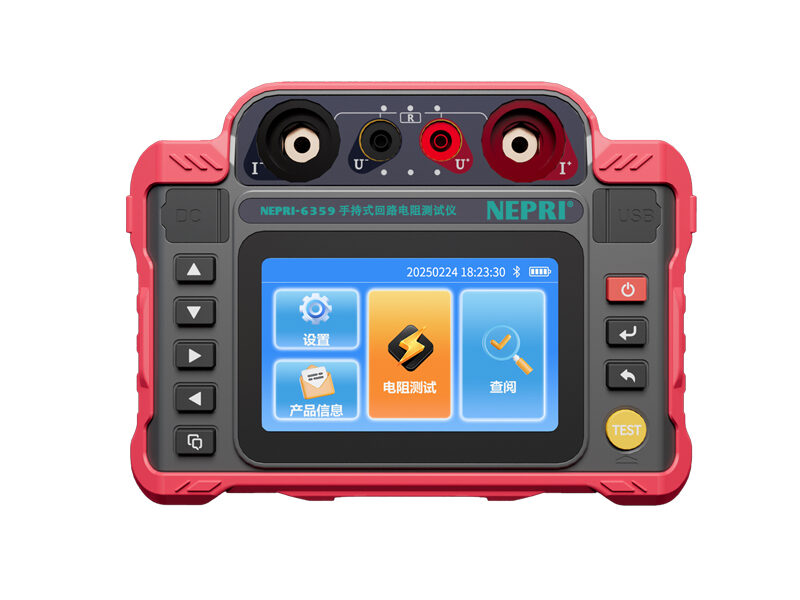

NEPRI-6359回路电阻测试仪，又名微欧计、接触电阻测试仪，是我公司精心研制的一款专门测量各种接触电阻的仪表。
本仪表以高速微控制器为核心，结合了高精度A/D转换器、数字测量技术、抗工频干扰技术、以及**的程控电流源技术，使内置大容量可充锂电池产生无纹波直流电流，**能输出220A，可以每2.5A步进细调输出电流，多达87个电流档位，满足多电流档位测试；同时可以设置时间（10s、20s、30s、40s、50s、60s）连续输出大电流测试，并在快速测试模式下实现测试时间*快在1秒以内，确保在强干扰环境下依然能保持高精度、高稳定性和高智能化测试。
仪表采用5寸彩色LCD显示，中英文操作界面，清晰直观；还配有标准电阻，正式测试前可以对仪表进行精度自检；仪表具有量程宽、数据存储量大、抗干扰能力强、操作简单、手持式、体积小、便于携带等优点；还可以选配打印机，用于数据打印。
图文介绍
功能特点
NEPRI-6359回路电阻测试仪，又名微欧计、接触电阻测试仪，是我公司精心研制的一款专门测量各种接触电阻的仪表。
本仪表以高速微控制器为核心，结合了高精度A/D转换器、数字测量技术、抗工频干扰技术、以及**的程控电流源技术，使内置大容量可充锂电池产生无纹波直流电流，**能输出220A，可以每2.5A步进细调输出电流，多达87个电流档位，满足多电流档位测试；同时可以设置时间（10s、20s、30s、40s、50s、60s）连续输出大电流测试，并在快速测试模式下实现测试时间*快在1秒以内，确保在强干扰环境下依然能保持高精度、高稳定性和高智能化测试。
仪表采用5寸彩色LCD显示，中英文操作界面，清晰直观；还配有标准电阻，正式测试前可以对仪表进行精度自检；仪表具有量程宽、数据存储量大、抗干扰能力强、操作简单、手持式、体积小、便于携带等优点；还可以选配打印机，用于数据打印。
技术参数
性能指标
型号 | 测试电流 | 备注 |
NEPRI-6359 | 100A | / |
NEPRI-6359 | 220A | 100A以上电流仅支持快速模式 |
量程及精度
电流档位 | 测量范围 | 允许误差 |
220A | 0.10μΩ~10.00μΩ | ±(0.15%+0.5μΩ) |
10.0μΩ~100.0μΩ | ±(0.15%+0.5μΩ) | |
100μΩ~500μΩ | ±(0.15%+5μΩ) | |
200A | 0.10μΩ~10.00μΩ | ±(0.15%+0.5μΩ) |
10.0μΩ~100.0μΩ | ±(0.15%+0.5μΩ) | |
100μΩ~600μΩ | ±(0.15%+5μΩ) | |
100A | 0.10μΩ~10.00μΩ | ±(0.15%+0.5μΩ) |
10.0μΩ~100.0μΩ | ±(0.15%+0.5μΩ) | |
100μΩ~1000μΩ | ±(0.15%+5μΩ) | |
1.00mΩ~5.00mΩ | ±(0.15%+0.05mΩ) | |
80A | 1.00μΩ~10.00μΩ | ±(0.15%+0.5μΩ) |
10.0μΩ~100.0μΩ | ±(0.15%+0.5μΩ) | |
100μΩ~1000μΩ | ±(0.15%+5μΩ) | |
1.00mΩ~10.00mΩ | ±(0.15%+0.05mΩ) | |
50A | 2.00μΩ~10.00μΩ | ±(0.15%+1μΩ) |
10.0μΩ~100.0μΩ | ±(0.15%+1μΩ) | |
100μΩ~1000μΩ | ±(0.15%+5μΩ) | |
1.00mΩ~10.00mΩ | ±(0.15%+0.05mΩ) | |
10.0mΩ~15.0mΩ | ±(0.15%+0.5mΩ) | |
30A | 10.0μΩ~100.0μΩ | ±(0.15%+1μΩ) |
100μΩ~1000μΩ | ±(0.15%+5μΩ) | |
1.00mΩ~10.00mΩ | ±(0.15%+0.05mΩ) | |
10.0mΩ~20.0mΩ | ±(0.15%+0.5mΩ) | |
10A | 20.0μΩ~100.0μΩ | ±(0.5%+5μΩ) |
100μΩ~1000μΩ | ±(0.5%+5μΩ) | |
1.00mΩ~10.00mΩ | ±(0.5%+0.05mΩ) | |
10.0mΩ~100.0mΩ | ±(0.5%+0.5mΩ) | |
100m~200mΩ | ±(0.5%+5mΩ) | |
小于5A | 100μΩ~1000μΩ | ±(1%+10μΩ) |
1.00mΩ~10.00mΩ | ±(1%+0.05mΩ) | |
10.0mΩ~100.0mΩ | ±(1%+0.5mΩ) | |
100mΩ~1000mΩ | ±(1%+5mΩ) | |
1000mΩ~3500mΩ | ±(1%+10mΩ) |
技术规格
功 能 | 高压开关、高压断路器等各种接触电阻测试；金属焊接构件连接电阻测试；金属导体等各种回路电阻测试；精密微欧电阻测试。 |
电 源 | DC11.1V 4200mAh大容量锂电池 |
充电功能 | 有 |
测试方式 | 四线法 |
测试接口 | I+(电流正)、I-(电流负)、U+(电压正)、U-(电压负) |
电流输出 | 粗调档位：≤5A、10A、30A、50A、80A、100A、200A、220A |
细条档位：步进值2.5A，*多87档电流 | |
*小分辨率 | 0.01μΩ |
测试时间 | ≤100A：快速测试、10s、20s、30s、40s、50s、60s ＞100A：快速测试 |
显示模式 | 5寸触摸屏（854dots×480dots）全彩LCD显示 |
交互方式 | 触控屏/按键 |
LCD尺寸 | 长宽：108 mm×65mm |
仪表尺寸 | 长宽高：229mm×166mm×74mm |
手机APP | 有，蓝牙连接 |
电脑上位机 | 有，USB线连接 |
打印机 | 有(选配)，可打印测试数据 |
数据存储 | 999组 |
数据查阅 | 数据查阅功能 |
电池电压 | 电池电量实时显示 |
自动关机 | 可设置1~30分钟自动关机 |
功 耗 | 待机: 约2W (****亮度) |
质 量 | 仪表：1.4kg(含电池) |
工作温湿度 | -10℃～40℃；70%rh以下 |
存放温湿度 | -20℃～60℃；70%rh以下 |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
