配电网单相接地故障定位仪(可以选配无人机)

型号:NEPRI-6439
分类 国货精品 > NEPRI > 电缆故障检修设备 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 电缆故障检修设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 该定位仪用于配电网单相接地故障定位。配电网单相接地故障定位仪是在 35kV 及以下电力线路出现单相接地故障后,地面快速查找故障点,确定故障点的具 体位置的仪器。

产品特点

  • 不用爬杆,通过检测器即可在地面确定接地故障点。还能安装到无人机上用。

  • 信号源由单片机控制 80Hz 恒流输出,采用北斗 GNSS 技术实现电压同步输出

产品概述

NEPRI-6439配电网单相接地故障定位仪,该定位仪采用低频交流幅度、相位定位方法。其中:低频交流信号,电流为 120mA,频率 80Hz。定位原理是:线路出现单相接地故障以后,停电在离线状A 态下向故障相单端或双端注入同步交流信号,检测人员手持同步信号探测器用 二分法沿故障线路进行地面巡测,直到找到故障为止,一般 4 次即可找到故障点。当测得线路有电流或相位逐渐变大(相位滞后),说明故障点在测量点的下 游,若无电流或有电流,但相位突然变小(相位*前),说明故障点在测量点 的上游。在故障点前后探测器的波形幅度或相位指示有明显的变化,根据探测器幅度或相位的明显变化判断故障点所在。

图文介绍

功能特点

该定位仪用于配电网单相接地故障定位。配电网单相接地故障定位仪是在 35kV 及以下电力线路出现单相接地故障后,地面快速查找故障点,确定故障点的具 体位置的仪器。

该定位仪采用低频交流幅度、相位定位方法。其中:低频交流信号,电流为 120mA,频率 80Hz。定位原理是:线路出现单相接地故障以后,停电在离线状A 态下向故障相单端或双端注入同步交流信号,检测人员手持同步信号探测器用 二分法沿故障线路进行地面巡测,直到找到故障为止,一般 4 次即可找到故障点。当测得线路有电流或相位逐渐变大(相位滞后),说明故障点在测量点的下 游,若无电流或有电流,但相位突然变小(相位*前),说明故障点在测量点 的上游。在故障点前后探测器的波形幅度或相位指示有明显的变化,根据探测器幅度或相位的明显变化判断故障点所在。

不用爬杆,通过检测器即可在地面确定接地故障点。还能安装到无人机上用。

实现快速有效故障定位。

信号源,采用脉宽调制技术,实现恒流输出,根据接地电阻值调节电压使注 入电流维持在 120mA。

信号源由单片机控制 80Hz 恒流输出,采用北斗 GNSS 技术实现电压同步输出。

信号源可以220V 交流直接供电,也可以用机箱内配备的 DC60V.10/Ah锂电池供电,且内置充 电模块,无需外置充电器;接入220V即可充电,并且支持边充电边工作。充电操作:接入220市电,旋拧开关拧到充电档,充电过程指示灯变红色,充满后,指示灯状态为绿色、绿灯闪烁、或是熄灭,三种状态不固定(由充电完成截止时的微量电压差值决定)但均表示充电完成。

信号源配置高亮7寸触控彩屏,界面设置简单直观,操作灵活方便。

探测器,基于波形显示的探测器,在探测器的屏幕上显示导线中电流波形, 幅度和相位,根据电流幅度和相位变化判断上下游,同时具有声光提示。

探测器采用 12864 液晶显示器显示线路电流、波形、频率、相位。

实现接地电阻小于 100K 的故障定位。

技术参数

主机供电电源:内置锂电池DC60V/10Ah,或市电交流 220V

Ø 输出电流:120 mA

Ø 输出电压: 同步 AC3500V

Ø 输出频率:80Hz

Ø 架空线地面检测距离:15 m - 30 m

Ø 外 形 尺 寸:559×355×239

Ø 主机重量:23kg,探测器重量:0.7 kg

² 环境温度 : -20℃ ~ +40℃

² 相对湿度 : ≤75%RH

GNSS: Global Navigation Satellite System 全球导航卫星系统 1PPS:One pulse per second 秒脉冲

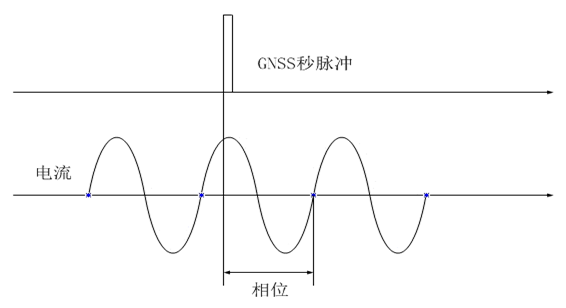

相位:北斗系统 GNSS 秒脉冲 1PPS 与电流正过零点之间的角度,单位度,如 图 2 所示。

图 2 1PPS 与电流正过零点相位

同步:信号源和探测器在北斗系统 GNSS 授时下启动。

非同步:信号源和探测器自由启动。

单端注入:一台信号源在线路一端注入。适用于架空线路。

双端注入:两台信号源在线路两端同时同步注入。适用于地下电缆。

幅度法:探测器检测故障相电流幅度,信号消失处为故障点。

相位法:探测器检测故障相电流相位,相位反转处为故障点。

相位*前:相位减少称为相位*前。

相位滞后:相位增加称为相位滞后。

上游下游:站在线路任一处,信号源方向为上游,另一方向为下游。

蜂鸣器:幅度模式下,检测到的有效波形达到预设值后间隔2秒鸣叫。

同步模式下,收到秒脉冲信号则鸣叫。

红色 LED 灯:始终与蜂鸣器同步显示。蜂鸣器鸣叫,LED 发光。
