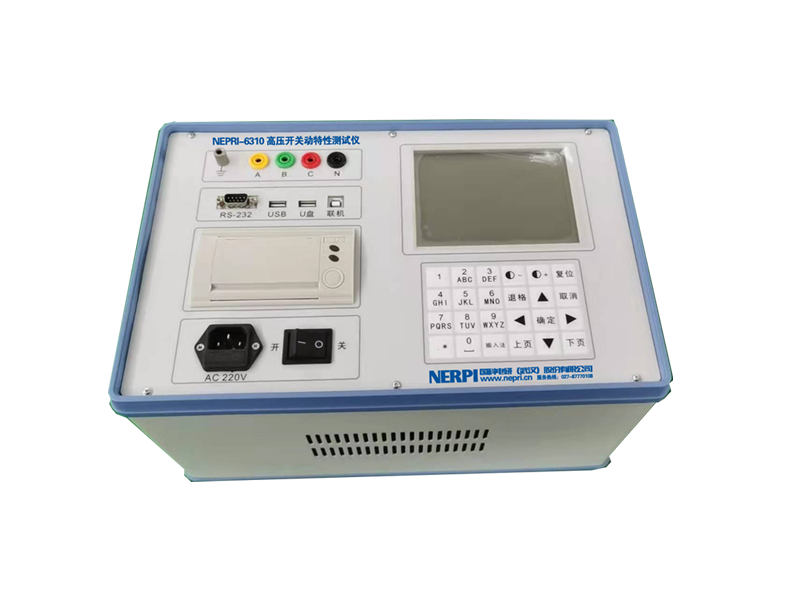

高压开关动特性测试仪

型号:NEPRI-6310
分类 国货精品 > NEPRI > 开关测试仪器及标准器 摘要 开关测试仪器及标准器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

产品特点

  • 机内主机为工控机,主频600MHz。

  • 时间: 12个断口的固有分、合闸时间,同相、相间同期。 弹跳时间,弹跳次数,弹跳过程,弹跳波形。速度:刚分、刚合速度,**速度,速度波形。行程:*行程,过冲行程。电流:分、合闸线圈的分、合闸电流值、波形图。重合闸:任意整定重合闸间隔时间值、金属短接时间、无电流间隔时间。

图文介绍

仪器特点

机内主机为工控机,主频600MHz。

时间 12个断口的固有分、合闸时间,同相、相间同期。

弹跳 弹跳时间,弹跳次数,弹跳过程,弹跳波形。

速度 刚分、刚合速度,**速度,速度波形。

行程 *行程,过冲行程。

电流 分、合闸线圈的分、合闸电流值、波形图。

重合闸 任意整定重合闸间隔时间值、金属短接时间、无电流间隔时间。

动作电压 机内提供DC10~265V/20A(短时工作)数字可调断路器动作电源,任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。

**通用式测速传感器 安装极为方便,简捷。

适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

开关动作一次,得到所有数据及图谱。

主机可存储一万组以上现试验数据,机内实时时钟,便于存档保存试验日期、时间。

配备U盘接口,可直接把数据保存到U盘。

主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

中文菜单操作,使用方便。

全中文内置打印机打印所有数据及图谱。

刚分、刚合速度相应地编制了分析软件,根据需要,任意分析,适用于国内外任何一家开关厂生产的任一型号开关的测速。

术语定义

分(合)闸时间 分(合)闸线圈上电作为计时起点,到动、静触头刚分(合)的时间。

同相同期 同相之中,分(合)闸时间**与*小之差。

相间同期 三相之中,分(合)闸时间**与*小之差。

平均速度 分(合)闸过程中,动触头总行程的前、后各去掉10%,取中间80%,动触头运动的行程与时间之比。

**速度 分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单元,直*动触头运动停止,得到若干个速度单元值,其中**的单元速度值即为分(合)闸**速度。

刚分(合)速度 根据被测开关的制造厂不同,开关型号不同,各制造厂定义了不同的刚分、刚合速度,本测试仪将各种不同的定义部分列入其中,供用户自己选择。

合前分后10ms:部分油开关和部分SF6开关;

合分前后各5ms:部分油开关和部分SF6开关;

LW6型:LW6型SF6开关;

LW8-35型:LW8-35型SF6开关;

10%到断口:西安开关厂生产的SF6开关;

LW37-40.5:LW37型SF6开关;

同平均速度:沈阳开关厂生产的SF6开关;

自定义:如以上几种定义均不被采用,用户可根据本测试仪所测量的时间—行程曲线(行程有方向性),在曲线上自行定义刚分、刚合速度的速度取样段,本测试仪自动计算出用户定义的刚分、刚合速度(取样段内的行程与时间比)。

合前分后10mm:部分35KV真空开关;

合前分后6mm:部分10KV真空开关。

技术参数

输入电源 220V±10% 50Hz±10%

大气气压 86~106kPa

温 度 -10~40℃

湿 度 ≤80%RH

时 间 16000.0ms 分辨率: 0.1ms 精度:0.1%±0.1ms

速 度 20.00m/s 分辨率: 0.01m/s 精度:1%

行 程 800mm 分辨率: 0.1mm 精度:0.5%±0.1mm

电 流 20A 分辨率: 0.01A

内部电源 DC10-265V/20A

仪器体积 360mm(L)×230mm(W)×200mm(H)

重量 10kg
