产品用途
可以按《电力安全工器具预防性试验规程》要求对绝缘硬梯进行绝缘耐压试验，产品适用于电力相关行业。
产品特点
绝缘软梯耐压试验架是是根据《DLT976-2017带电作业工具、装置和设备预防性试验规程》、《DLT1476-2023电力安全工器具预防性试验规程》、《GB/T16720-2008带电作业用绝缘硬梯》等相关规程中关于绝缘软梯工频耐压的要求基础上研发而成。
产品概述
绝缘软梯耐压试验架是是根据《DLT976-2017带电作业工具、装置和设备预防性试验规程》、《DLT1476-2023电力安全工器具预防性试验规程》、《GB/T16720-2008带电作业用绝缘硬梯》等相关规程中关于绝缘软梯工频耐压的要求基础上研发而成。本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘硬梯进行绝缘耐压试验，产品适用于电力相关行业。
图文介绍
绝缘软梯耐压试验架是是根据《DLT976-2017带电作业工具、装置和设备预防性试验规程》、《DLT1476-2023电力安全工器具预防性试验规程》、《GB/T16720-2008带电作业用绝缘硬梯》等相关规程中关于绝缘软梯工频耐压的要求基础上研发而成。本产品各项指标均符合国标的要求。可以按《电力安全工器具预防性试验规程》要求对绝缘硬梯进行绝缘耐压试验，产品适用于电力相关行业。

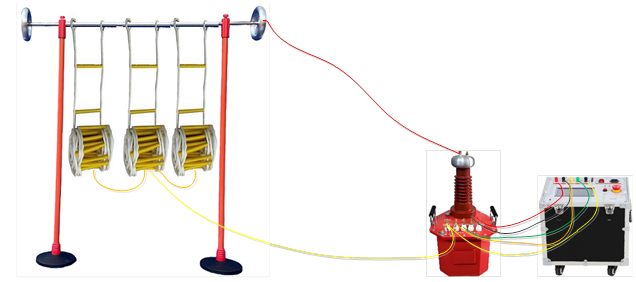

接线示意图
四、使用说明
1、支架设计为2组绝缘支撑杆和一根不锈钢电极，一次可以进行3具绝缘软梯的耐压试验。
2、电极采用不锈钢杆和均压盘的方式，方便绝缘软梯通过挂钩与高压电极的接触效果。支撑底座采用特殊定制的重物底盘，保证支架的稳定性，绝缘支撑杆采用环氧材料，保证很好的绝缘和支撑效果。
3、两侧均压盘均可作为高压侧电极，悬挂的绝缘软梯下部可接大地。
4、测试支架可移动，也可以作为其他类似绝缘工器具的耐压电极。
技术参数
主要技术参数
环境温度 | -10℃-40℃ |
湿度 | ≤90%RH，不结露、仪器不闪烁 |
连续运行时间 | 可连续 |
支架高度（mm） | 300mm长x2000mm宽x3000mm高 |
试验数量 | 1 |
**耐压 | 110kV |
成套性 | 1套 |
高压电极 | 不锈钢+均压盘 |
重量（kg） | 50 |
