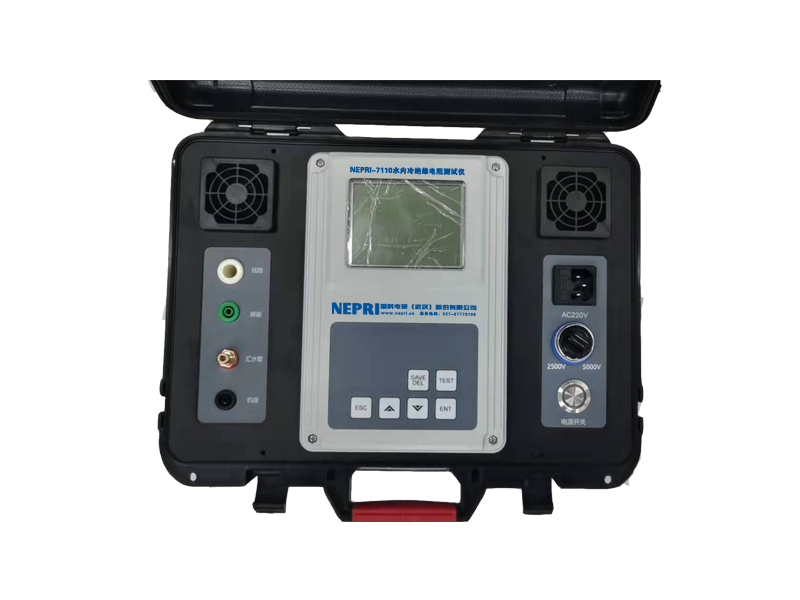

水内冷发电机绝缘特性测试仪

型号:NEPRI-7110
分类 国货精品 > NEPRI > 发电机及涉网检测设备 摘要 发电机及涉网检测设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 适用于测量水内冷发电机的绝缘电阻、吸收比(R60S/R15S)和极化指数(R10min/R1min)

产品特点

  • 极化电势自动补偿:能自动对各种极化电势水管进行有效补偿调节,补偿能力进一步增强。机座与汇间的电阻小*3KΩ也可进行测试。

产品概述

● 请使用 220V 电网交流电源(严禁接入 380V)。

● 在测试和检定中应使用随仪表配置的测试线,以保证工作和检定正常。

● 确定所有测试导线与仪表的测试端口连接正确、牢固。

● 请勿在仪器表面潮湿或操作者手潮湿时操作。

● 测量中或刚完成测试请勿立刻触摸被测回路。以免导致触电事故。

● 测试线或端口发现易损害绝缘特性的污垢或炭化物时请停止测试。

● 若仪器出现异常请停止使用。例如:仪器破损或裸露出金属部分。

● 请勿在高温、潮湿、容易跌落、有结露可能的场所及阳光直射下长时间 放置。

● 应经常保持外表与测试头的清洁,必要时请使用湿布或清洁剂来清洁仪 器外壳,请勿使用研磨剂或溶剂。

● 仪器潮湿时,请先干燥后存储。

图文介绍

性能特点

⚫适用于测量水内冷发电机的绝缘电阻、吸收比(R60S/R15S)和极化指数(R10min/R1min)

⚫量程范围:量程 20GΩ-1MΩ

⚫ 极化电势自动补偿:能自动对各种极化电势进行有效补偿调节,补偿能力进一步增强。机座与汇水管间的电阻小*3KΩ也可进行测试。

⚫ 输出功率大:输出功率、带载能力强。输出电流可达30mA,线路对汇水管间的负载电阻低100kΩ,2500V时、负载电阻50kΩ时测试电压跌落<10%;5000V时、负载电阻100kΩ时测试电压跌落<10%。

⚫ 过载保护功能:水阻很低甚*短路时,自动关闭高压,保障测试仪不损坏。

⚫ 4寸320x240液晶显示屏:同屏实时显示各参数:实际输出电压、Rt 、R15S、 R60S、R10min、吸收比和极化指数等,一目了然掌握现场工况。测试时,绝缘电阻值用数字和虚拟指针双显示方式实时同步显示。虚拟指针对数刻度,示值跳动小,直观显示容性试品的测试过程,数字显示测量值方便读数。

⚫ 智能化操作:文字提示操作步骤及测试状态。可对测试中现场的问题,提供分析和操作提示。提高测试效率。

⚫ 自动测量并同屏显示 R15s、R60s、R10min 绝缘电阻,自动计算吸收比和极化指数。

技术参数

主要技术指标

型 号

NEPRI-7110

额定电压(V)

5000V

带载能力

(绕组对汇水管水电阻)

100kΩ

**输出(短路)电流

>30mA

汇水管对机座 **电阻

3 kΩ

测量范围

0.1MΩ~200GΩ

准确度等级

±10%

基本误差 10%的范围

(无水支路电阻)

1MΩ~50GΩ

基本误差 20%的范围

(无水支路电阻)

50GΩ~100 GΩ

2.2其它指标

⚫ 绝缘电阻:50 MΩ (1000V) (测量线路与外壳间)

⚫ 耐压: AC 3kV 50Hz 1min (测量线路与外壳间)

⚫ 工作温度与湿度: 0℃ ~ +50℃ 85%RH

⚫ 贮存温度与湿度: -10℃ ~ +70℃ 90%RH

⚫ 电源: AC 220V(1±10% ),50Hz±0.1Hz

⚫ 耗电:<600W

⚫ 外形尺寸: 398mm(L)288mm(W)200mm(D)

⚫ 重量: ≈ 6.5 kg
