产品用途
它可对三相电能表进行常规和多功能走字试验，也可对电能表进行耐压试验。
产品特点
铝合金挂表架；双面挂表，一面挂12表位三相表，另一面挂24表位单相电能表。
走字、耐压功能开关具有互锁功能，只能进行一种试验，具有安全可靠的特点。
产品概述

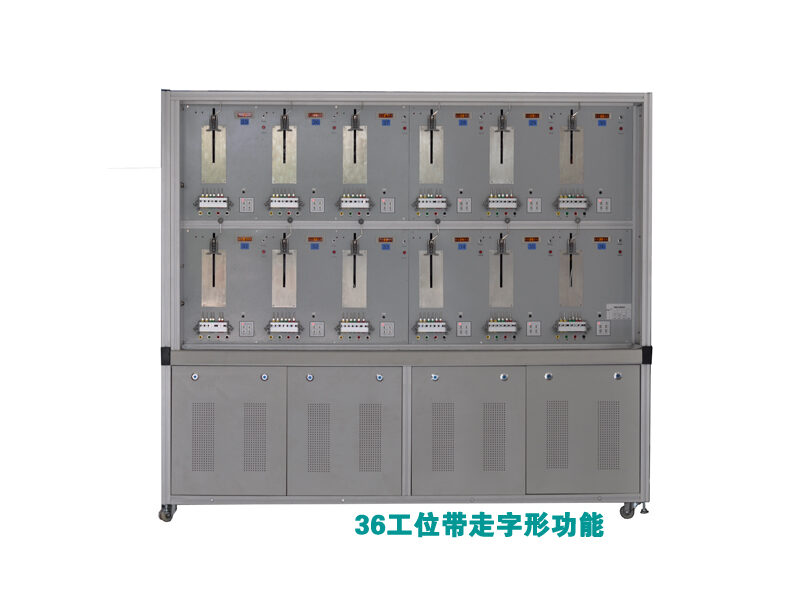

NEPRI-6992单三相程控电能表耐压装置是专为电力计量部门根据**新规程和标准，依据公司长期的经验积累，精心设计制造的单三相程控电能表耐压装置。
它可对三相电能表进行常规和多功能走字试验，也可对电能表进行耐压试验。
图文介绍
产品主要功能及特点
结构形式，一体结构。
铝合金挂表架；双面挂表，一面挂12表位三相表，另一面挂24表位单相电能表。
走字、耐压电压试验分开接线，具有安全可靠的特点。
走字、耐压功能开关具有互锁功能，只能进行一种试验，具有安全可靠的特点。
走字部分特点：
采用**表位**表模式走字试验。
每个表位，配置多功能信号输入接口，一次性接线，根据规程一次检定完成。
每表位配置6位多功能显示盒，可显示走字脉冲数（0～999999）。
走字功率源，采用D类功放，具有输出功率大、发热小，故障率低等特点。
每表位配置485通讯接口，便于进行多功能走字试验。
走字结果可通过管理软件进行数据管理上传并打印。（选配功能）
耐压部分特点：
挂表架两侧安装红外安全光幕，当进行耐压试验时，开启防护光幕，具有安全、便捷；或者采样安全保护门，和耐压试验开关进行联动，保护门没可靠关闭，无法输出高压，当在试验过程中保护门意外打开时，会立即断开高压输出。
耐压试验时，每个表位具有声光报警，当某一个表位击穿时，表位旁边有一个状态指示灯点亮，指示故障表位，并发出报警声。
每个表位配置漏电流检测控制模块，可根据设定值，自动切除击穿的电表，
故障表位自动断开高压，不会影响其他表位试验。
耐压试验结果，可通过PC机，进行数据保存和上传的功能。（选配）
装置上方设置警示灯，当耐压试验时，点亮三色警示灯。
耐压仪采用****品牌的耐压仪，具有自动、手动功能；
可通过电脑软件进行控制。（选配）
每表位高压切换控制，采用***10KV高压继电器，确保可靠通断。
可对电能表进行UI/外壳和信号端 4000V高压试验。
技术参数
产品主要技术指标
走字部分
输出电压：
三相输出电压档位：3× 57.7V、100V、220V、380V；
单相输出电压档位： 220V
调节细度：10%、1%、0.1%
输出电流档位：
3× 1.5A、2.5A、5A、10A、20A、40A
调节细度：10%、1%、0.1%
电压、电流失真度：≦1%
电压、电流、功率输出稳定度：≦0.1%
输出频率：45~65Hz，调节细度：0.1Hz
输出功率： 电压 ≦ 500VA/ 相
电流 ≦ 800VA /相
脉冲计数范围：0～999999
电压、电流、功率因数、相位、频率显示精度：≦0.5%
耐压部分：
输出电压量程：0~5000V, 任意标定。
显示精度：≦±2%
主控泄漏电流：0～200mA；显示精度：≦±2%可选
分控泄漏电流：1~10 mA（默认5mA）；调节细度1mA；
精度 ≦±2%
耐压时间：自动：1~ 99S 可任意设置
手动：无时间限制
高压输出容量：500VA
绝缘电阻：≥5MΩ
耐压强度：≥AC 4000V/1min
