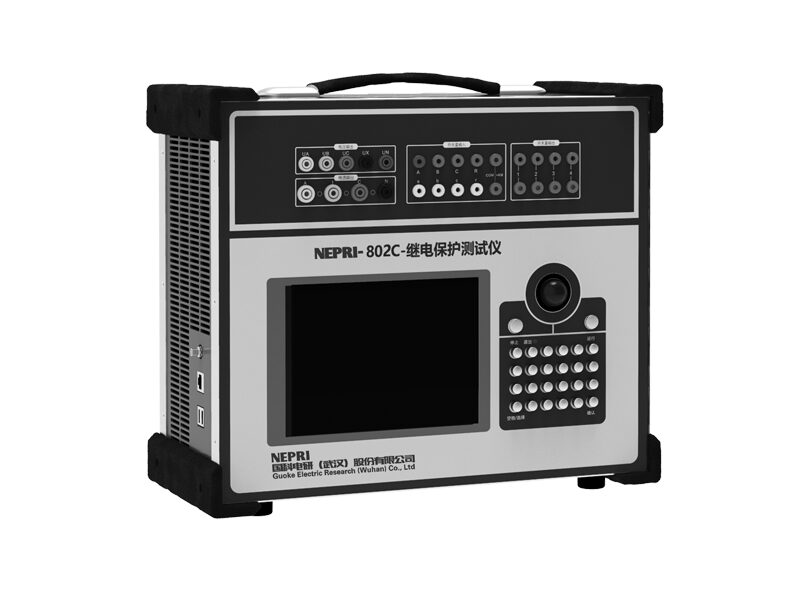

微机继电保护测试仪

型号:NEPRI-802C
分类 国货精品 > NEPRI > 二次回路及继电保护 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 二次回路及继电保护
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定

  • 可模拟各种复杂的瞬时性、**性、转换性故障进行整组试验。

产品特点

  • 具有标准4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出

  • 可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

产品概述

高性能工业控制计算机

本装置采用高性能工控机作为控制微机,直接运行 Windows操作系统,装置面板带有6.4"TFT真彩色LCD显示器、轨迹球和优化键盘,不用外接鼠标或键盘就可直接使用。装置背板设有USB口、10-100M网口、串行通信口等,可方便地进行数据存取、数据通信和进行软件升级等。 试验的全过程及试验结果均在LCD显示屏上显示,全套汉字化操作界面,清晰亮丽,直观方便。操作控制由轨迹球和面板键盘进行。操作简单方便,只需简单的计算机知识,极易掌握。

数字信号处理器微机

装置采用高速数字控制处理器作为输出核心,软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构,各部分结合紧密,数据传输距离短,结构紧凑。克服了笔记本电脑直接控制式测控仪中因数据通信线路长、频带窄导致的输出波形点数少的问题。

D/A转换和低通滤波

采用高精度D/A转换器,保证了全范围内电流、电压的精度和线性度。

由于拟合点数密度高,波形保真度高,谐波分量小,对低通滤波器的要求很低,从而具有很好的暂态特性、相频特性、幅频特性,易于实现**移相、谐波叠加,高频率时亦可保证很高精度。

电压、电流放大器

相电流、电压一直坚持采用高性能线性放大器输出方式,使电流、电压源可直接输出从直流到含各种频率成份的波形,如方波、各次谐波叠加的组合波形,故障暂态波形等,并且输出波形干净平滑,对邻近设备无高频辐射干扰,可以较好地模拟各种短路故障时的电流、电压特征。

功放电路采用进口大功率高保真模块式功率器件作功率输出级,结合精心、合理设计的散热结构,具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流,电压回路出现过载或短路时,自动限制输出功率,关断整个功放电路,并给出告警信号显示。为防止大电流下长期工作引起功放电路过热,装置设置了大电流下软件限时。10A及以下输出时装置可长期工作,当电流*过10A时,软件限时启动,限时时间到,软件自动关闭功率输出并给出告警指示。输出电流越大,限时越短。

开入、开出量

装置有8路开入和4路开出

图文介绍

u 电压电流输出灵活组合 型具有标准4相电压3相电流输出,可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V,电流三并可输出120A,第4相电压Ux为多功能电压项,可设为4种3U0或检同期电压,或任意某一电压值的情况输出。

u 单机操作方便 装置面板设有轨迹球鼠标、优化键盘以及大屏幕TFT液晶显示器,内置全中文Windows平台操作软件。开机即可使用,操作方便快捷。

u 双操作方式 除了单机操作外,装置还可以外接笔记本电脑或台式机进行操作,两种方式功能完全一致,真正完整的双操作模式。

u 新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放,而非开关型功放,性能**。不会对试验现场产生高、中频干扰,而且保证了从大电流到微小电流全程都波形平滑精度优良。

u 高性能主机 输出部分采用DSP控制,运算速度快,实时数字信号处理能力强,传输频带宽,控制高分辨率D/A转换。输出波形精度高,失真小线性好。采用了大量**技术和精密元器件材料,并进行了专业化的结构设计,因而装置体积小、重量轻、功能全、携带方便,开机即可工作,流动试验非常方便。

u 软件功能强大 可完成各种自动化程度高的大型复杂校验工作,能方便地测试及扫描各种保护定值,进行故障回放,实时存储测试数据,显示矢量图,联机打印报告等。

u 具有*立专用直流电源输出 型装置设有一路110V 及 220V专用可调直流电源输出。

u 接口完整 装置面板上有自带键盘和鼠标,能进行单机操作,也可通过键盘和鼠标接口外接键盘和鼠标进行操作;还带有两个USB口和RS232口,可与计算机及其它外部设备通信。

u 完善的自我保护功能 散热结构设计合理,硬件保护措施可靠完善,具有电源软启动功能,软件对故障进行自诊断以及输出闭锁等功能。

u 轻小型高集成单机和一体化结构 采用了大量高科技精心设计的轻巧小型结构,使得整机小巧轻便。

技术参数

主要技术指标

交流电流输出:3路,每路40A / 450VA 三相并联120A/1000VA

交流电压输出:4路,每路120V / 80VA 线电压240V/120VA

输 出 精 度:0.2% (主量程范围内)

直流电流输出:3路,每路±10A/200VA

直流电压输出:3路,每路±160V/80VA

输 出 精 度:0.5% (主量程范围内)

相 位:0~360°

相位精度:<0.2°

输出频率:0~1200Hz

频率精度:<0.001Hz

叠加谐波:2~24次

开 入 量:8路 开 出 量:4对

*立直流:DC110/220V,额定电流1.5A

尺 寸:396mm*354mm*178mm 重 量:16kg
