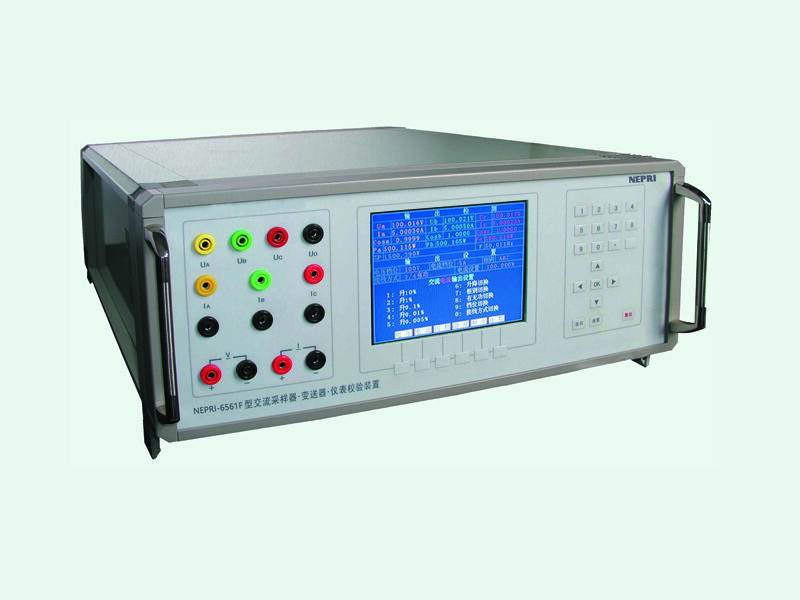

交流采样器·变送器·指示仪表·电能表校验装置

型号:NEPRI-6561F
分类 国货精品 > NEPRI > 互感器检测和计量仪器 适用行业 工控设备仪器仪表 、 移动电源储能设备 、 动力电池检测 摘要 互感器检测和计量仪器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 可自动检验电力系统交流采样装置和电测量变送器的基本误差,电压、电流、频率、波形、功率因数等影响量引起的改变量,变送器输出直流电压(电流)中的纹波含量和响应时间等

产品特点

  • 在测量电压、电流、有功功率时,其准确度为0.05级;由于装置内设有高于60kHz工作频率的数字/ 频率转换器(DFC)和多个电流量程,所以在测量电能时的准确度也能保证为0.05级。因此,本装置 实为一台融交流采样器、电测量变送器、交直流电表、电能表(选项)四大检测功能为一体的高精度、 高稳定度的标准装置(可按“三合一”或“四合一”检测功能生产供货)

产品概述

NEPRI-6561F三相交流采样变送器指示仪表校验装置是按照Q/GDW1899-2013《交流采样测量装置校验规范》、DL/T630-1997《交流采样远动终端技术条件》和检定规程JJG126-95《交流电量变换为直流电量电工测量变送器检定规程》、JJG124-2005《电流表、电压表、功率表和电阻表检定规程》和JJG596-2012的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术是由数字信号处理器(DSP)和16位高速模数转换器组成的高精度工频交流采集器;源的信号部分也是用DSP和16位高速数模转换器组成的可控制的正弦波、畸变波信号源。

显示器采用6.5英寸TFT彩色液晶屏,显示清晰。装置具有精度高、工作稳定可靠、操作方便灵活等特点。

图文介绍

产品主要功能及特点

1.可自动检验电力系统交流采样装置和电测量变送器的基本误差,电压、电流、频率、波形、功率因数等影响量引起的改变量,变送器输出直流电压(电流)中的纹波含量和响应时间等。

2.可半自动校验多种指示仪表(含指针式和数字式)。

3. 可生成含有2~31次谐波的畸变波,谐波个数、次数、幅度以及谐波对基波的相位均可程控。

4.在测量电压、电流、有功功率时,其准确度为0.05级;由于装置内设有高于60kHz工作频率的数字/

频率转换器(DFC)和多个电流量程,所以在测量电能时的准确度也能保证为0.05级。因此,本装置

实为一台融交流采样器、电测量变送器、交直流电表、电能表(选项)四大检测功能为一体的高精度、

高稳定度的标准装置(可按“三合一”或“四合一”检测功能生产供货)。

5.设有RS-232接口或USB接口和大容量非易失性存储器,可存储248块被检表的检测数据,通过上

位机软件,由PC机控制本装置可进行自动或手动检验,并对结果进行处理和管理。

技术参数

产品主要技术指标

工频交流输出

·电压量程 50V、100V、200V、400V、600V, 每相**输出容量 20VA;

·电流量程 0.5A、1A、2.5A、5A、10A(or 12.5A)、20A(or 25A),每相**输出容量 20VA;

·电压、电流调节范围 0~130%,

调节细度 5×10-5;

·电压、电流及功率输出稳定度 ≤0.01%/60s(峰-峰值);

·电压、电流波形失真度 ≤0.3%;

·频率范围 45~65Hz,调节细度 0.001Hz;

·相位范围 0~359.99°,调节细度 0.01°;

· 谐 波 2~31次,幅 度 0~20%,相位细度 0.01°·N(N为谐波次数)。

直流输出

·电压量程 75mV、75V、150V、300V、500V、1000V, **输出容量 20W;

·电流量程 0.5A、1A、2.5A、5A、10A(or 12.5A)、20A(or 25A), **输出容量 20W;

·电压、电流调节范围 0~120%(1000V除外),

调节细度 5×10-5;

·电压、电流输出稳定度 ≤0.01%/60s(峰-峰值);

·电压调定值准确度 0.05%;

·电流调定值准确度 0.1%;

·75mV输出(负载≥5Ω)准确度 0.1%。

测量下列电量时的准确度

·正弦波下工频电流电压、电流、有功功率及电能 0.05%;

·正弦波下工频交流无功功率及电能 0.1%;

·频率(45~65Hz) 0.01Hz;

·电流对同名相电压的相位 0.05°;

变送器测量

直流电压 ±1V、±5V、±10V、±20V 、1~5V、2~10V、1~3~5V、2~6~10V 0.02%;

直流电流 ±1mA、±2.5 mA、±5 mA、±10 mA、±20 mA、4~20 mA、4~12~20mA 0.02%;

纹 波 1%; 响应时间 40ms。

工作电源 单相 220V±10%,50Hz±5%。

使用环境 温度 20℃±10℃,相对湿度 ≤85%RH。

体积重量 460×460×175mm3,约20 kg。
