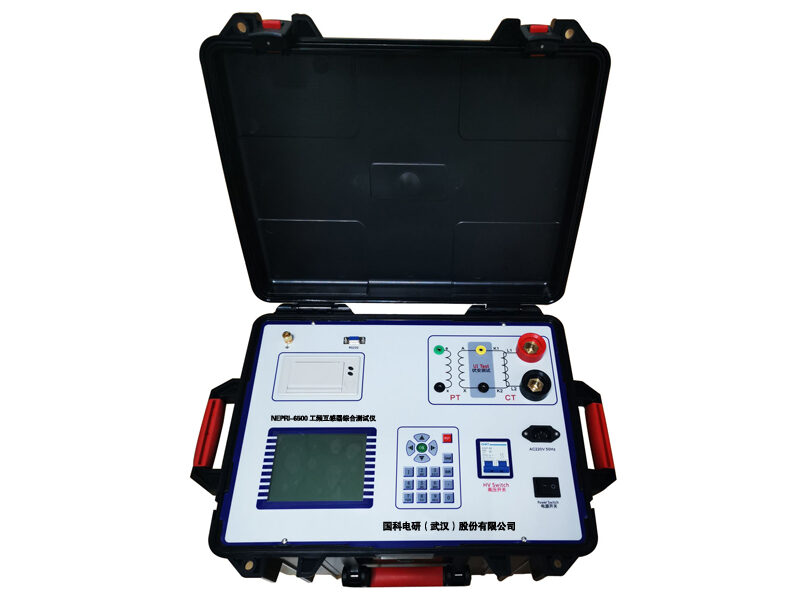

工频互感器综合特性测试仪

型号:NEPRI-6500
分类 国货精品 > NEPRI > 互感器检测和计量仪器 适用行业 工控设备仪器仪表 、 移动电源储能设备 、 动力电池检测 摘要 互感器检测和计量仪器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 不仅可测试CT/PT直流电阻,伏安特性、变比和极性、10%的误差曲线、角差、比差,还可以测试互感器二次负载,CT通流测试和PT交流耐压测试。

  • 伏安特性试验单机输出电压0-2500V、电流0-20A,可以满足大部分互感器伏安特性试验。

产品特点

  • 仅需设定测试的电压、和电流,装置将自动升压并能自动将伏安特性测试曲线描绘出来,省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。

  • 伏安特性试验单机输出电压0-2500V、电流0-20A,可以满足大部分互感器伏安特性试验。

产品概述

产品特点

Ø 仅需设定测试的电压、和电流,装置将自动升压并能自动将伏安特性测试曲线描绘出来,省去手动调压、人工记录、描曲线等烦琐劳动。快捷、简单、方便。

Ø 功能全面,不仅可测试CT/PT直流电阻,伏安特性、变比和极性、10%的误差曲线、角差、比差,还可以测试互感器二次负载,CT通流测试和PT交流耐压测试。

Ø CT变比不仅支持传统电流法测试还支持电压法测试,因此可以满足套管CT和GIS内CT的测试。

Ø 伏安特性试验单机输出电压0-2500V、电流0-20A,可以满足大部分互感器伏安特性试验。

Ø 220V单电源输入,避免了使用380V时的危险。

Ø 大屏幕液晶显示,测试时直接显示伏安曲线图,直观方便。自带微型打印机,可方便打印测试数据。

Ø 采用数字键盘,方便数字输入。

Ø 带有大容量存储器,可存储3000组测试数据,掉电不丢失。

Ø RS232通信接口,可连接电脑进行试验,并提供通讯协议,用户可以根据协议开发字节的上位机软件。

图文介绍

主要功能特性

Ø 功能全面:不仅可测试励磁特性/伏安特性、变比和极性、10% & 5%的误差曲线、角差、比差,还可以进行互感器二次负载测试、交流耐压测试、通流测试。

Ø 使用方便:仅需设定测试的电压和电流,装置将自动升压并能自动将励磁特性/伏安特性测试曲线描绘出来,自动计算拐点。

Ø 支持PT的空载损耗测量,在PT励磁特性测试的过程中,自动计算空载损耗、功率因数。

Ø 测试CT变比时,不仅支持传统电流法还支持电压法测试,因此可以满足套管CT和GIS内CT的测试。

Ø 220V单电源输入,避免了使用380V时的危险。

Ø 励磁特性/伏安特性试验时,单机输出电压0-2500V、电流0-20A,可以满足500kV、1A互感器励磁特性/伏安特性试验。

Ø 大屏幕液晶显示,测试时直接显示伏安曲线图,直观方便。自带微型打印机,可方便打印测试数据。

Ø 采用数字键盘,方便数字输入。

Ø 带有大容量存储器,可存储3000组测试数据,掉电不丢失。

技术参数

主要技术参数

升压器输出电流电压

1A/2500V

2A/1500V

5A/600V

10A/220V

20A/30V

电流发生器输出电流

800A(可以到1000A)

输出功率

3000VA

电压电流测量精度

±0.2%

CT变比测量

(电压法/电流法)

范围

1~40000

精度

±0.2%

PT变比测量

范围

1~40000

精度

±0.2%

相位测量

精度

±5min

分辨率

0.5min

二次绕组电阻测量

范围

0~1kΩ

精度

0.5%±2mΩ

交流负载测量

范围

0~1000VA

精度

0.5%±0.05VA

输入电源电压

AC220V±10%,50Hz

工作环境

温度:-10οC~50οC, 湿度:≤90%

尺寸、重量

尺寸425 mm×290 mm×310mm 重量:30kg
