手持式高压开关动特性测试仪

型号:NEPRI-6323
分类 国货精品 > NEPRI > 开关测试仪器及标准器 摘要 开关测试仪器及标准器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 手持式高压开关动特性测试仪遵循DL/T 846.3-2004标准,支持带电或离线测试模式。带电模式下,断路器在运行过程中,采用隔离方式采样二次控制回路电流及主回路CT二次测三相电流,并计算断路器动特性参数。

产品特点

  • 机内主机为工控机,主频600MHz

  • 在断路器处于正常运行状态和检修试验状态两种情况下,均能测量断路器的机械特性,包括:三相分、合闸时间、三相不同期。

产品概述

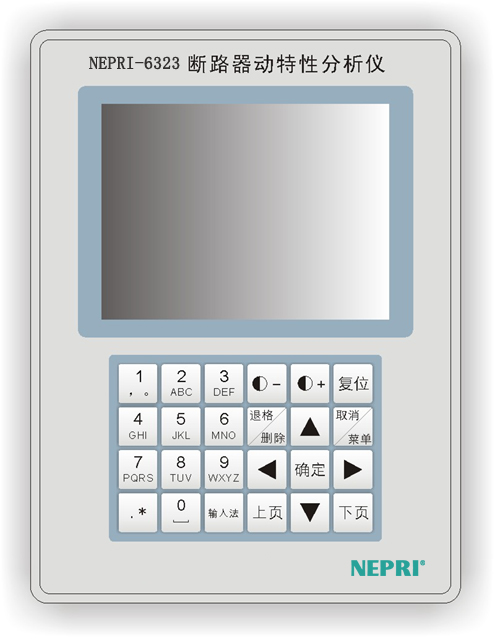

NEPRI-6323手持式断路器动特性带电分析仪遵循DL/T 846.3-2004标准,支持带电或离线测试模式。带电模式下,断路器在运行过程中,采用隔离方式采样二次控制回路电流及主回路CT二次测三相电流,并计算断路器动特性参数。

图文介绍

性能特点

Y 机内主机为工控机,主频600MHz。

Y 时间 3个断口的固有分、合闸时间,同相、相间同期。

Y 弹跳 弹跳时间,弹跳次数,弹跳过程,弹跳波形。

Y 速度 刚分、刚合速度,**速度,速度波形。

Y 行程 *行程,过冲行程。

Y 电流 分、合闸线圈的分、合闸电流值、波形图。

Y 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。

Y 开关动作一次,得到所有数据及图谱。

Y 主机可存储一万组以上现试验数据,机内实时时钟,便于存档保存试验日期、时间。

Y 配备U盘接口,可直接把数据保存到U盘。

Y 主机大屏幕、宽温带、背景光液晶、全中文显示所有数据及图谱,液晶对比度电子调节、断电记忆。

Y 中文菜单操作,使用方便。

Y 刚分、刚合速度相应地编制了用户自定功能;也可根据需要,任意分析,适用于国内外任何一家开关厂生产的任一型号开关的测速。

术语定义

Y 分(合)闸时间 分(合)闸线圈上电作为计时起点,到动、静触头刚分(合)的时间。

Y 同相同期 同相之中,分(合)闸时间**与*小之差。

Y 相间同期 三相之中,分(合)闸时间**与*小之差。

Y 平均速度 分(合)闸过程中,动触头总行程的前、后各去掉10%,取中间80%,动触头运动的行程与时间之比。

Y **速度 分(合)闸过程中,动触头开始运动后,取动触头运动每10ms为一个计速单元,直*动触头运动停止,得到若干个速度单元值,其中**的单元速度值即为分(合)闸**速度。

Y 刚分(合)速度 根据被测开关的制造厂不同,开关型号不同,各制造厂定义了不同的刚分、刚合速度,本测试仪将各种不同的定义部分列入其中,供用户自己选择。

¨ 合前分后10ms:部分油开关和部分SF6开关;

¨ 合分前后各5ms:部分油开关和部分SF6开关;

¨ LW6型:LW6型SF6开关;

¨ LW8-35型:LW8-35型SF6开关;

¨ 10%到断口:西安开关厂生产的SF6开关;

¨ LW37-40.5:LW37型SF6开关;

¨ 同平均速度:沈阳开关厂生产的SF6开关;

¨ 自定义:如以上几种定义均不被采用,用户可根据本测试仪所测量的时间—行程曲线(行程有方向性),在曲线上自行定义刚分、刚合速度的速度取样段,本测试仪自动计算出用户定义的刚分、刚合速度(取样段内的行程与时间比)。

¨ 合前分后10mm:部分35KV真空开关;

¨ 合前分后6mm:部分10KV真空开关。

技术参数

产品技术参数

一、技术参数

¨ 输入电源 12VDC

¨ 大气气压 86~106kPa

¨ 温 度 -10~40℃

¨ 湿 度 ≤80%RH

¨ 时 间 16000.0ms 分辨率: 0.1ms

¨ 速 度 20.00m/s 分辨率: 0.01m/s

¨ 行 程 800mm 分辨率: 0.1mm

¨ 仪器体积 240mm(L)×180mm(W)×60mm(H)

¨ 重 量 2kg

¨ 工作时间 ≥12小时(电池充满情况下)

¨ 充电时间 ≤8小时
