手持式变频互感器综合特性测试仪

型号:NEPRI-6558
分类 国货精品 > NEPRI > 互感器检测和计量仪器 适用行业 工控设备仪器仪表 、 移动电源储能设备 、 动力电池检测 摘要 互感器检测和计量仪器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 产品广泛应用于变电站、发电厂、试验室及互感器制造厂等场景

  • 该测试仪还能完成电压互感器(以下简称“PT”)变比、极性、直阻以及伏安特性测试

产品特点

  • 该测试仪体积小、重量轻,采用触摸屏控制,操作简单,携带方便,能有效简化互感器的试验流程,降低班组工作负担,提升班组工作效率及运维检修能力,推动和实现电力运检工作提质增效。

产品概述

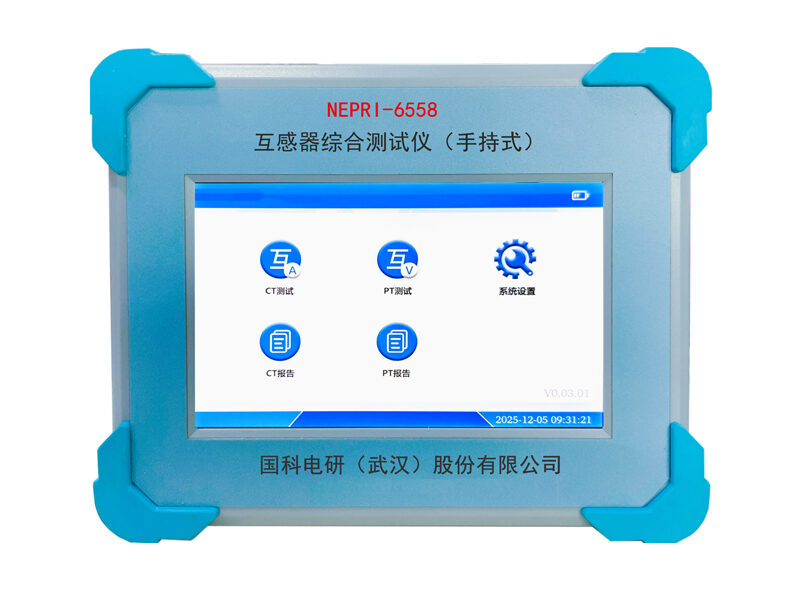

NEPRI-6558互感器综合测试仪(手持式)采用直流法与电压法相结合的技术,可以对电流互感器(以下简称“CT”)变比、极性、伏安特性、误差曲线、直阻、负载阻抗等项目进行准确测试,**测试变比高达10000/1,**伏安特性拐点电压高达 5000V,精度**达 0.05%。该测试仪还能完成电压互感器(以下简称“PT”)变比、极性、直阻以及伏安特性测试。产品广泛应用于变电站、发电厂、试验室及互感器制造厂等场景。

该测试仪体积小、重量轻,采用触摸屏控制,操作简单,携带方便,能有效简化互感器的试验流程,降低班组工作负担,提升班组工作效率及运维检修能力,推动和实现电力运检工作提质增效。

图文介绍

主要技术特点

Ø CT 测试

变比、极性、快速变比、匝比、匝比误差、比差、角差、二次直阻、负载阻抗、励磁特性、5%&10%误差曲线、额定负荷Kalf计算、实际负荷 Kalf 计算、拐点 V-I、剩磁系数 Kr、二次时间常数 Ts、不饱和电感Lm、饱和电感 Ls、仪表保安系数 FS、准确限值系数 ALF、复合误差、二次**感应电动势、暂态面积系数 Ktd、对称短路电流倍数、峰瞬误差、评估。

Ø PT 测试

变比、极性、励磁特性、直阻。

1.3 产品特点

采用手持式设计,可充电蓄电池供电,一次充电工作时间大于 8 小时;仪器体积小、重量轻,现场使用、携带方便。

仪器采用多点直流法原理测试 CT 二次绕组伏安特性,可以测试拐点电压高达 5000V 的 CT,突破了传统工频法的局限性,且励磁特性测试速度极快;测试方法完全符合 GB/T 20840.2-2014 《互感器 第 2 部分:电流互感器的补充技术要求》

伏安特性测试时,仪器自动记录拐点电压/电流、5%&10%误差数据并绘制成曲线;并自动计算准确限值系数(ALF)、仪表保安系数(FS)、二次时间常数(Ts)、剩磁系数(Kr)、励磁电感、剩磁、饱和及不饱和电感等电流互感器参数。

仪器采用电压法测试 CT 变比,可**测量比差与角差,比差测量精度**可达±0.1%,角差测量精度**可达±3min;CT 变比测量范围 1~10000,彻底解决传统电流法无法做套管 CT、GIS CT 的问题;测试方法完全符合 GB/T 20840.2-2014 《互感器 第 2 部分:电流互感器的补充技术要求》

仪器可用于各种类型 CT,包括计量型、测量型、保护型(含 TP级)CT 的励磁、变比、极性、二次绕组电阻、负载阻抗、比差以及角差等稳态或暂态特性测试;测试结束时,自动对 CT 进行退磁处理。

内置蓝牙通信模块,支持按照电气设备数字化测试仪器数据与通信技术规范、停电试验仪器数据规范数据格式,将测试数据自动上传*数字化终端。

仪器采用 7寸高分辨率彩色液晶屏操作控制,全中文彩色图形界面,具备友好的人机交互。

仪器具备 CT 一键自动测试功能,支持按测试项目组合,一键自动完成所选的测试项目;支持测试结果的保存与 U 盘导出,提高测试报告编写的效率。

仪器具有 PT 的极性、变比、直阻、伏安特性测试功能。

技术参数

主要技术参数

项目

技术指标

测试对象

M级、P级、TP级

CT/PT

**拐点电压

5000V

变比测量

范围

10000:1 10000/5

**允许误差

0.05%

相位测量

**允许误差

3′

分辨率

0.1′

二次绕组直阻

范围

0.05~20OΩ

分辨率

1mΩ

**允许误差

±(0.1%×读数+1 mΩ)

二次负载阻抗

范围

0.05~20OΩ

分辨率

1mΩ

**允许误差

±(0.1%×读数+1 mΩ)

接口

1×USB

工作电源

内置锂离子充电电池3300mAh,配29.4V充电器

续航时间

>8小时

外形尺寸(长×宽×高)

250×180×50(mm)

重量(含电池)

1.5kg

环境温度

-10℃~50℃

相对湿度

≤90% 不结露
