产品用途
可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
可**测量各种变压器的容量，无源测量，方便、准确。
产品特点
可**测量各种配电变压器的容量，方便、准确。
可自动进行波形畸变校正，温度校正（提供近似的温度系数法校正和标准公式法校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合不具备大容量变压器短路试验条件的单位
可以判定变压器是否为*容变。
产品概述

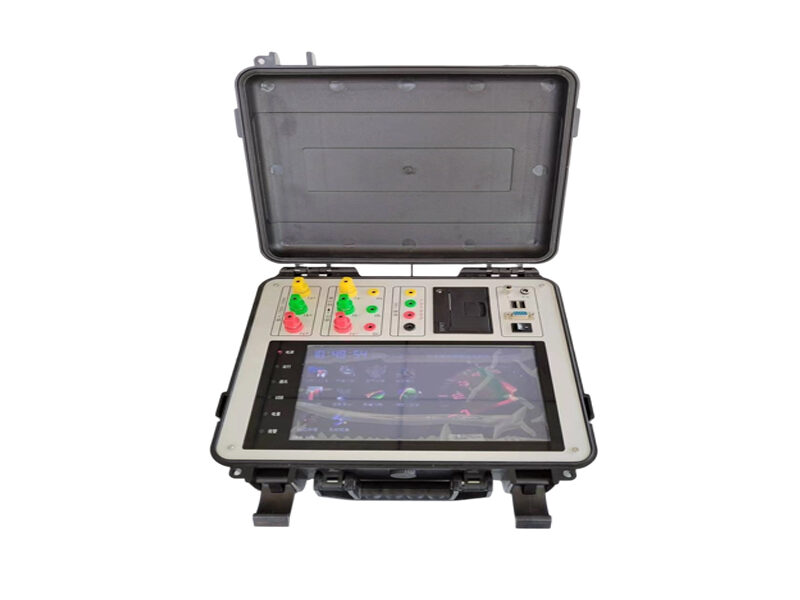

NEPRI-6200C变压器容量及空负载能效测试仪是我公司专门针对不良电力用户偷逃基本电费、私自增容问题而研发设计的新型仪器，用于变压器容量、空载、负载等特性参数测量的高精密仪器。本仪器为多功能测量仪器，相当于往常两种测试仪器：即变压器容量测试仪+变压器空负载测试仪。它可对多种变压器的容量、型式、空载电流、空载损耗、短路（负载）损耗、阻抗电压等一系列工频参数进行精密的测量。
本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。
图文介绍
功能特性
1、可**测量各种变压器的容量，无源测量，方便、准确。
2、可以判定变压器是否为*容变。
3、内部自带电源、自动产生三相大功率测试电源。
4、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。
5、通过空载试验可准确判定被测变压器的型号是否满足要求，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。
6、可自动进行波形畸变校正，温度校正（提供近似的温度系数法校正和标准公式法校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合不具备大容量变压器短路试验条件的单位。
7、可测量电压和电流的2-32次谐波含量和总谐波失真度。
8、可进行简单的矢量分析，绘制矢量图。
9、显示各电参量的波形图，做为示波器使用。
10、电压回路宽量限：电压**可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。
11、电流量程分高低档，**可保证100A测量范围，*小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。
12、容量测量范围：20kVA~800000kVA（三相变）
5kVA~100000kVA（单相变）
13、电池剩余电量百分数指示功能，绝非简单的亏电报警。
14、10寸大屏幕彩色液晶屏显示器1280×800；
15、电容屏触摸操作，与平板电脑和智能手机操作近似，简便易学；
16、支持鼠标操作，适应不同习惯的操作人员；
17、测试结果存储功能，可存储5000组容量和特性测试数据。
技术参数
主要技术参数
1、输入特性
有源部分：
电压测量范围：0~10V
电流测量范围：0~10A
无源部分：
电压测量范围：0~750V 宽量限。
电流测量范围：0~20A~100A内部双量程，手动选档。
2、准确度
电压：±0.2%
电流：±0.2%
功率：±0.2%（CosΦ>0.2），±0.3%（0.02<CosΦ<0.2）
3、工作温度：－25℃~ +65℃
4、充电电源：交流160V~260V
5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100MΩ。
⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。
6、主机体积：34cm×28cm×12cm
7、重量：3kg
