产品用途
能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，保存报告等。
电流电压组合：6U6I，4U3I； 交流精度等级：0.1%， 电科院送检可以过。
产品特点
电压电流输出灵活组合:功放采用模块化结构，单机输出4相电压3相电流，6相电压6相电流，可兼容传统的各种试验方式
产品概述
NEPRI-R系列高精度继电保护测试仪具备多种常规型号，也可根据客户需求定制，各型号的技术参数除了电压电流输出相数不同，其他都相同。
型号 | NEPRI-R30 | NEPRI-R43 | NEPRI-R66 | NEPRI-R99 |
电压电流 | 4U3I | 4U3I | 6U6I | 9U9I |
相电流 | 0-10A | 0-30A | 0-30A | 0-30A |
重量 | 5KG | 17KG | 18KG | 19.8KG |
图文介绍
选型指南：NEPRI-R是一个系列 具体的型号区别见下表格，如需要指定型号填NEPRI-R30或NEPRI-R43或NEPRI-R66或NEPRI-R99
型号 | NEPRI-R30 | NEPRI-R43 | NEPRI-R66 | NEPRI-R99 |
电压电流 | 4U3I | 4U3I | 6U6I | 9U9I |
相电流 | 0-10A | 0-30A | 0-30A | 0-30A |
重量 | 5KG | 17KG | 18KG | 19.8KG |
产品优势
电压电流输出灵活组合:功放采用模块化结构，单机从输出4相电压3相电流（NEPRI-R43），6相电压6相电流(NEPRI-R66)到输出9相电压9相电流(NEPRI-R99)自由组合，既可兼容传统的各种试验方式，也可方便地进行三卷变压器差动试验和备自投试验。

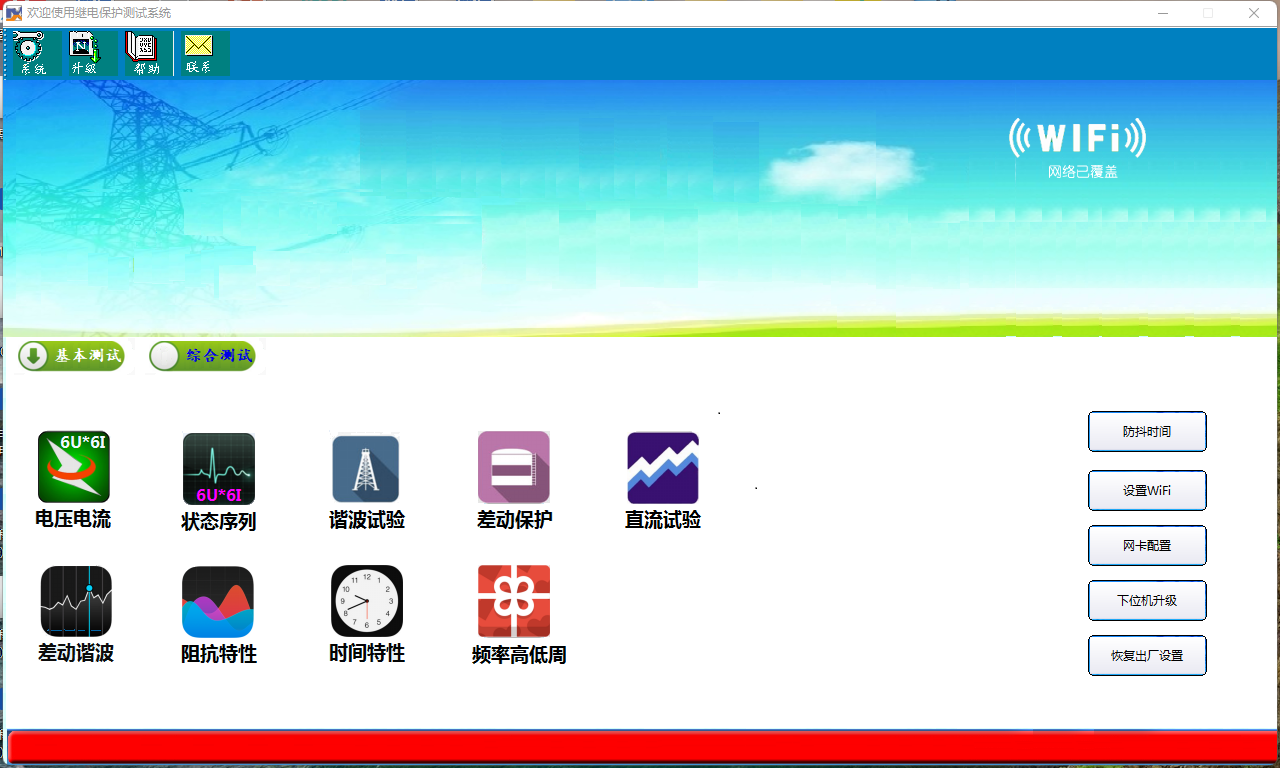

一体化设计：一体化设计，内置工控机，嵌入式工控机，10.1寸真彩液晶显示，不必外接PC。
新型高保真线性功放：输出采用高保真、高可靠性模块式线性功放，而非开关型功放，性能**。不会对试验现场产生高、中频干扰，而且保证输出全程都波形平滑精度优良。
高性能主机： 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小，线性好。采用了大量**技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
接口方便：USB接口、网口、GPS，均集中在装置面板。
（1）USB接口：外接鼠标、键盘U盘拷贝文件。
（2）网口，采用两个RJ45网口，连PC操作直接普通网线。
（3）GPS接口：内置GPS模块，GPS对时只需接GPS天线。
内置WIFI：内置WIFI模块，可直接无线与PC通讯。

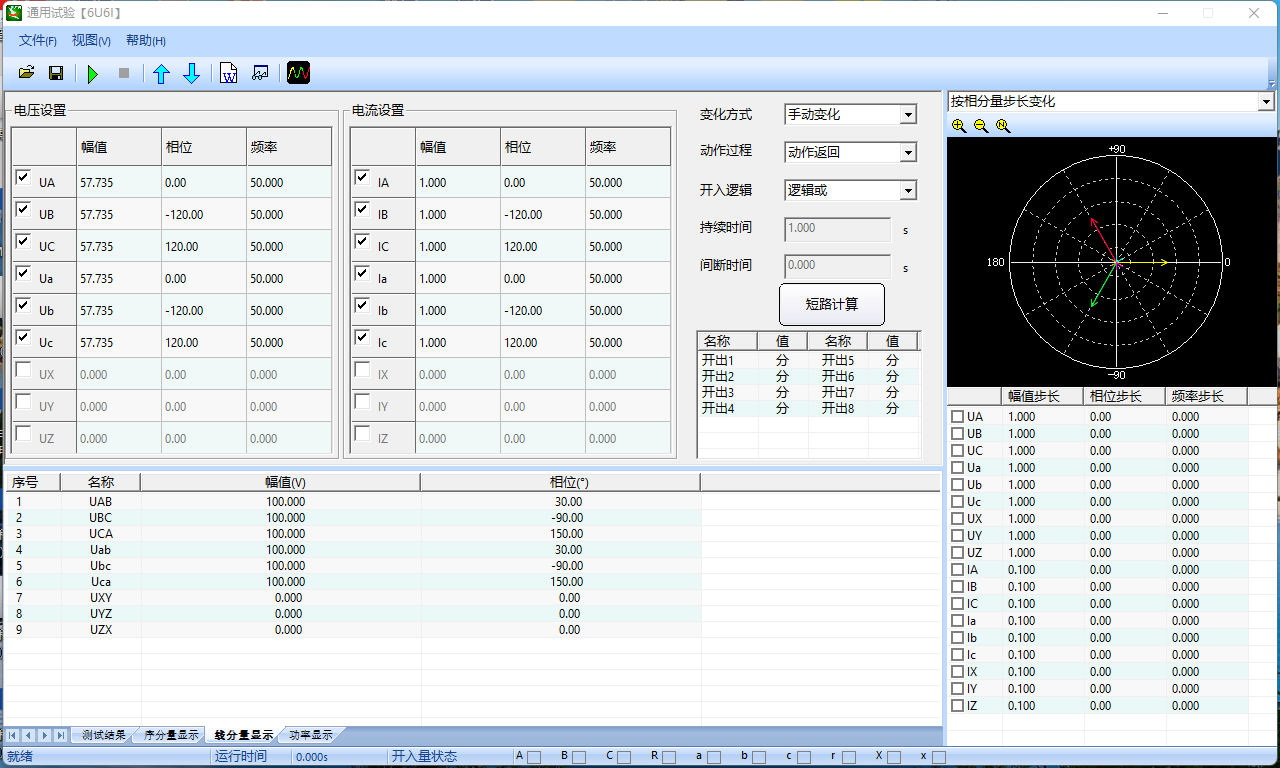

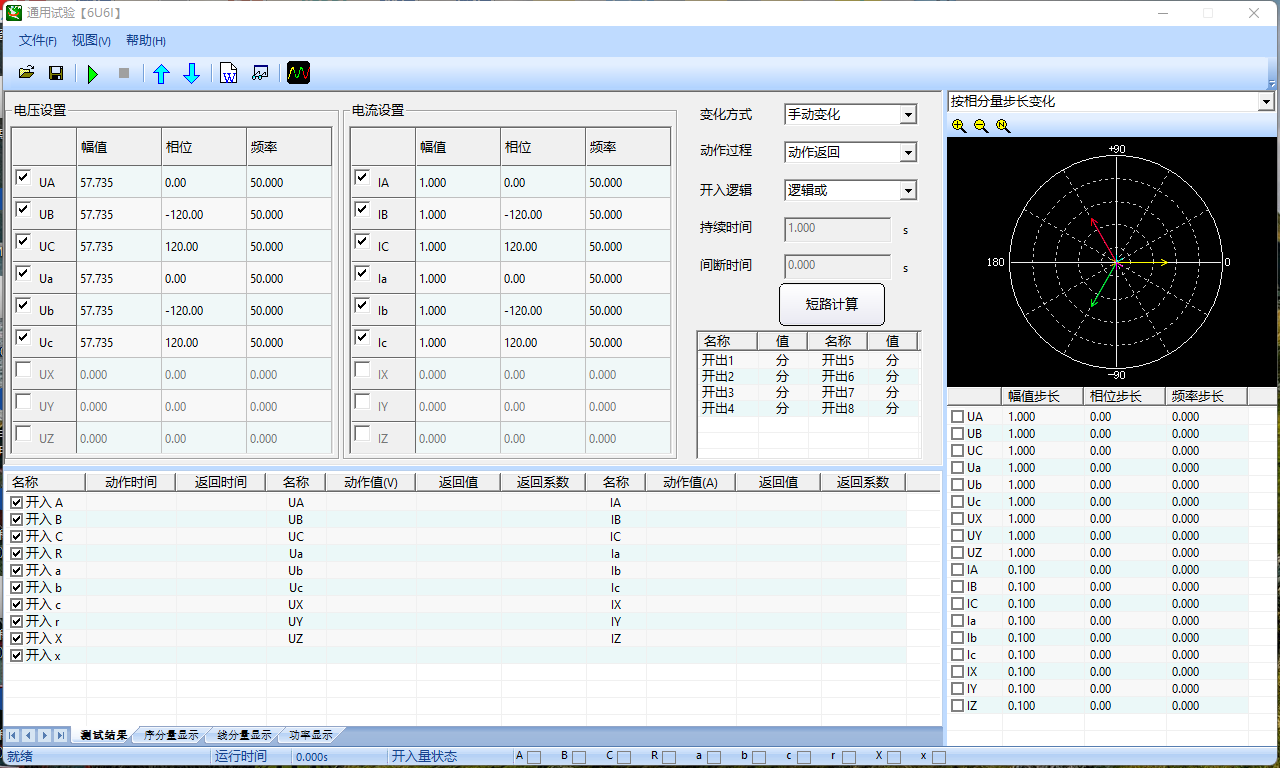

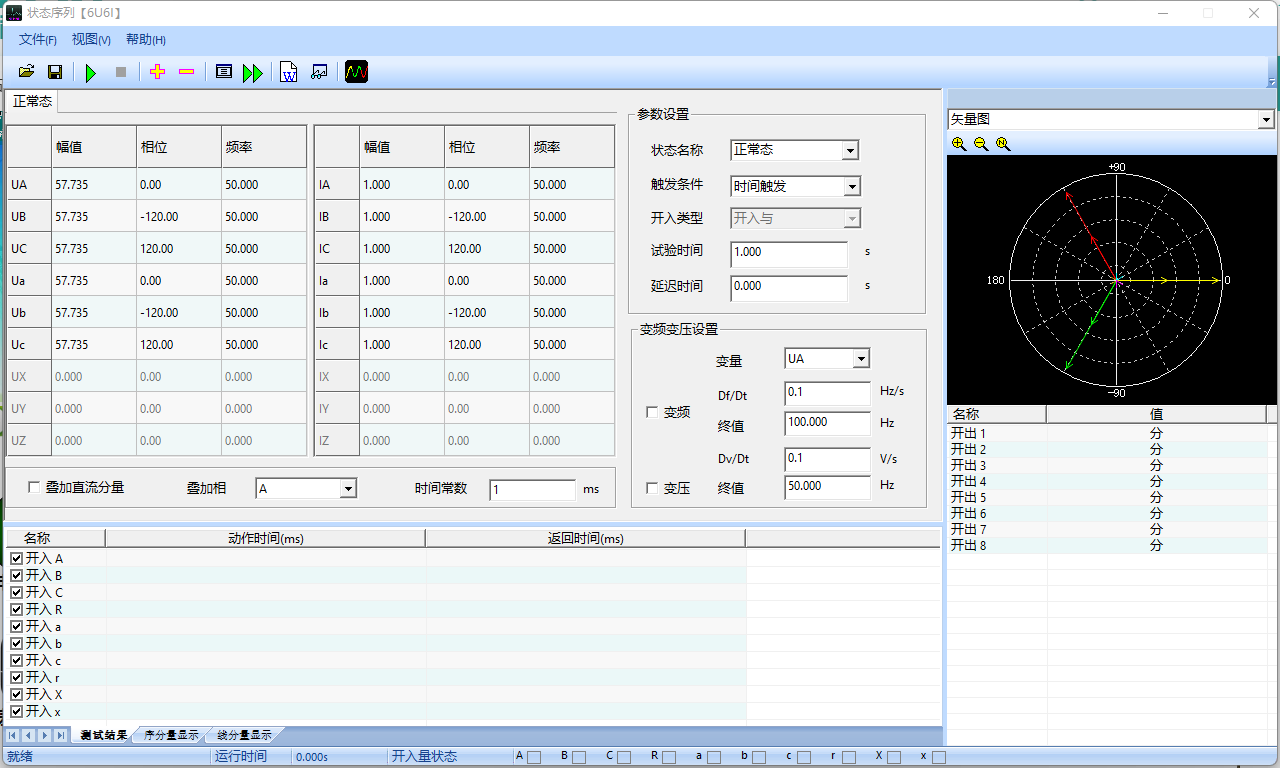

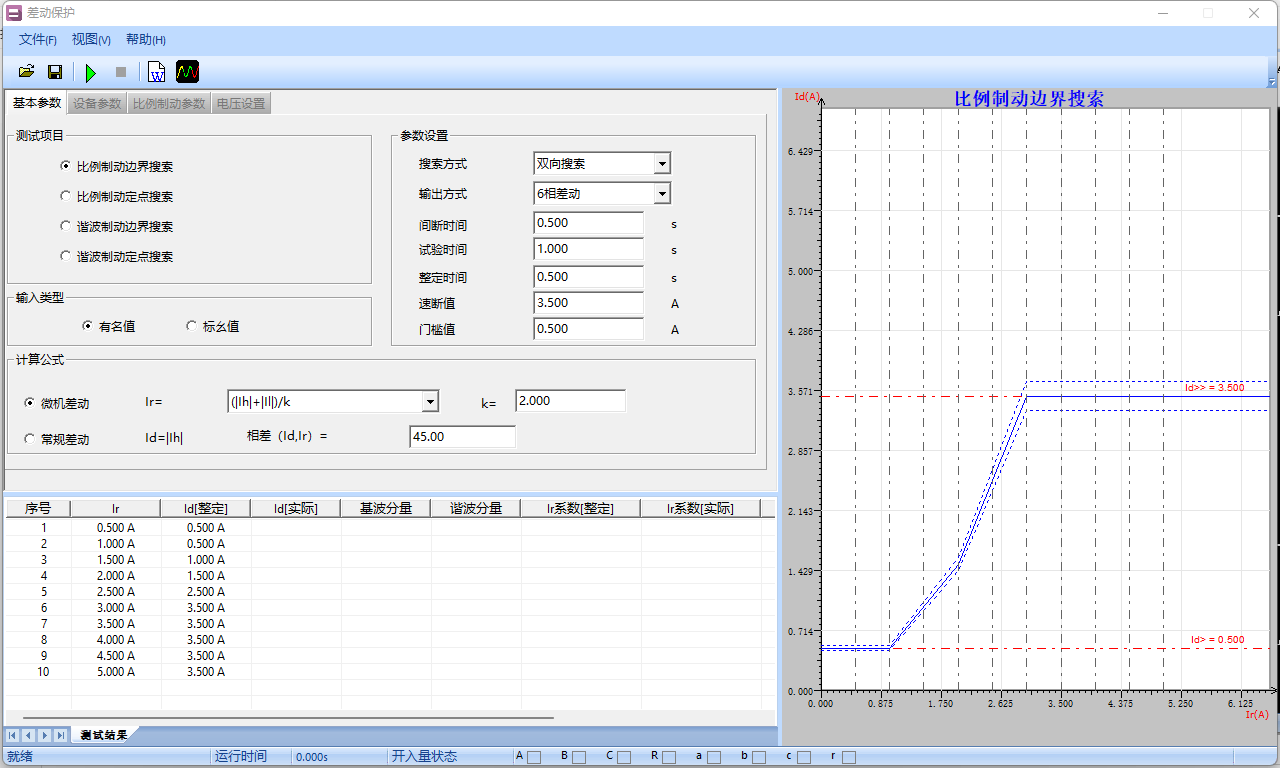

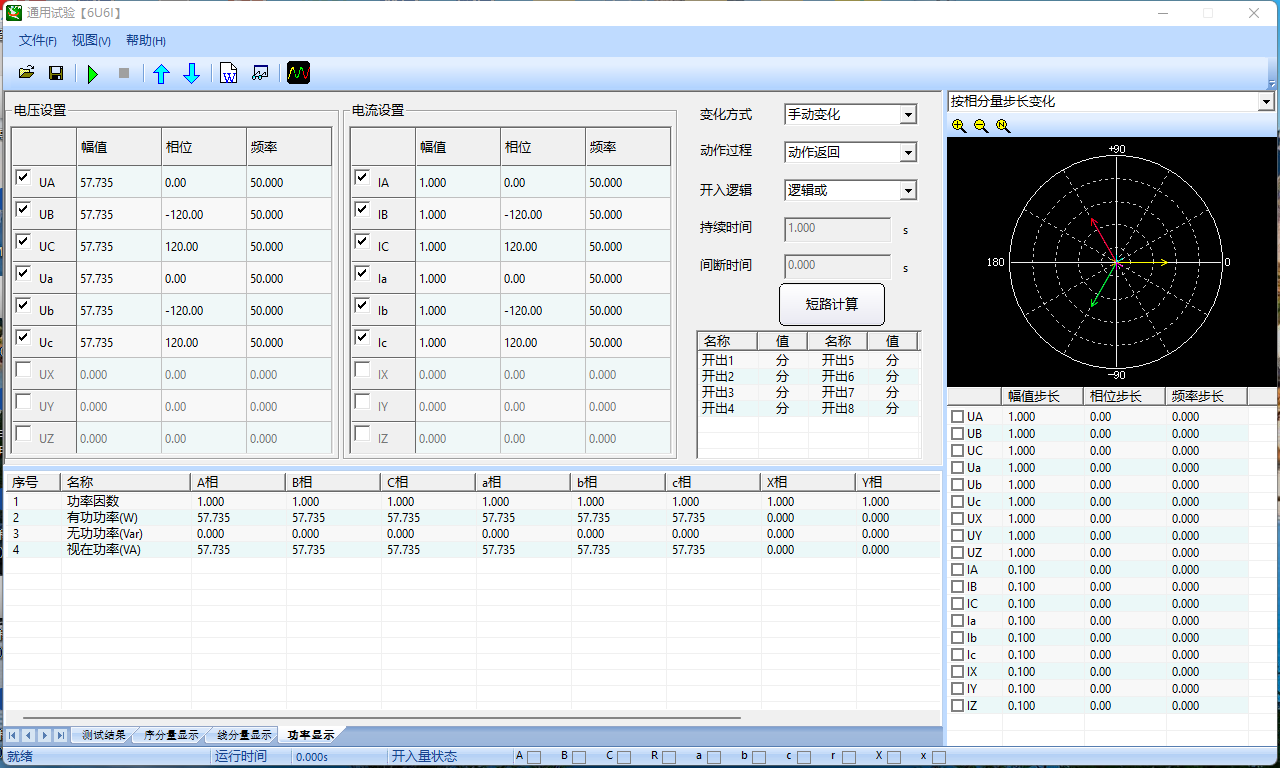

软件功能强大：可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，保存报告等。9相电流可方便进行三相差动保护测试，12相输出可用于厂用电快切、备自投测试。
技术参数
主要技术参数
交流电流输出
相电流输出时每相输出（有效值） 0～30A 输出精度 0.1级
相电流长时间允许工作值（有效值） 10A
相电流**输出功率 450VA
频率范围（基波） 0～2000Hz

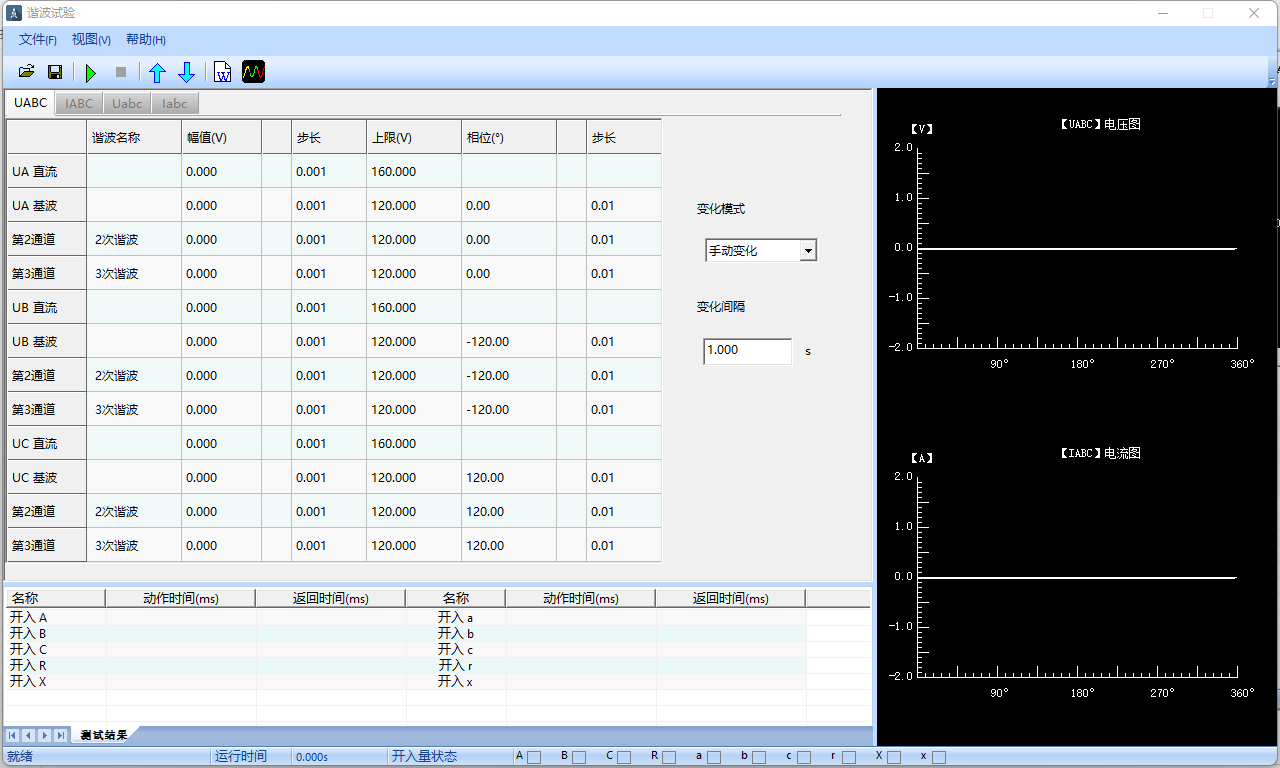

谐波次数 1～40 次
直流电流输出
电流输出 0～±10A / 每相 输出精度 0.2级
**输出负载电压 20V
交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.1级
线电压输出（有效值） 0～240V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 0～2000Hz
谐波次数 1～40次
直流电压输出
相电压输出幅值 0～±160V 输出精度 0.2级
线电压输出幅值 0～±320V
相电压/ 线电压输出功率 70VA / 140VA
开关量
10对开关量输入
空接点 “0”：≤10kΩ； “1”：≥20 kΩ
电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
8对开关量输出
遮断容量 DC：250 V／0.3 A；AC：250 V／0.5 A
开出响应时间 常规开出：≤1ms，快速开出：≤0.01ms
时间测量范围
0.1ms ～ 9999s ， 测量精度 ≤0.1ms
