产品用途
在投产前完成新建变电站及改扩建新增间隔内继电保护装置向量检查的工作
产品特点
该系统可以用于模拟并代替母线、线路及变压器的带负荷检查。
装置输出高电压、大电流到变电站的一次设备，可以检查二次设备的向量正确性，为保证继电保护装置及二次回路的正确性和完整性提供依据
产品概述
NEPRI-S70 系列变电站继电保护向量检查成套装置采用同步触发技术控制设备输出电压、电流幅值及相位，模拟线路、变压器的实际负荷，利用在电压互感器一次侧加电压，电流互感器一次侧加电流的方法，在投产前完成新建变电站及改扩建新增间隔内继电保护装置向量检查的工作。
该系统可以用于模拟并代替母线、线路及变压器的带负荷检查。装置输出高电压、大电流到变电站的一次设备，可以检查二次设备的向量正确性，为保证继电保护装置及二次回路的正确性和完整性提供依据。同时，还解决了以往测试设备输出电压低，无法检查主变套管 CT 二次接线正确性的问题。
图文介绍
产品功能
1） 全站母线 PT 相序一致性检查
2） 变压器保护向量正确性检查
3） 线路/母线保护向量正确性检查
4） 线路纵联差动保护向量正确性检查
5） 扩建站新增间隔向量正确性检查
6) 变压器通流加压向量正确性检查
产品特点
该系统三相电流、电压由不同装置同步输出，电流大、电压高、带载能力强，输出幅值、相位稳定，精度高。
电压、电流输出具备以站内电源或外部电压为基准进行输出，用于扩建变电站新增间隔继电保护向量检查工作。
电压输出装置带载能力强，通过直接短路法的方式完成主变连同套管 CT的向量检查工作。
装置输出采用高频开关放大器原理设计，具备高稳定度的功率模块设计、全数字校准和自动温度补偿等技术，具有线性度好、稳定度高、输出响应速度快、带载能力强、相位精度高、各输出相间不互相影响等特点；各相电流、电压输出幅值、相位、频率单*可调；同时装置具备了急停、过热、过载保护；

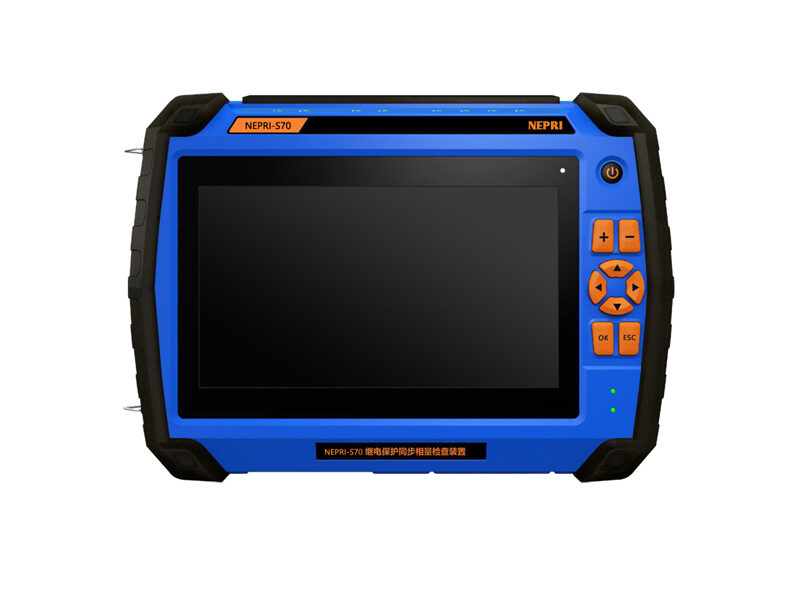

单台装置本体支持 LCD 显示和按键操作输出，也可以由手持式控制主机无线遥控输出，操作简单方便；
联机使用时，不同装置之间兼容有线或无线方式进行远距离数据传输和信号同步输出，可互为主从机控制输出亦可又手持式终端设备控制输出。
单台装置体积小、重量轻，方便现场搬运。
技术参数
主要技术参数
系统组成
装置名称 | 型号 | 技术指标 | 备注 |
三相一次通流装置 | NEPRI-S70A | 3×（0-150）A，800VA/相 3×（0-120）V，60VA/相 | |
NEPRI-S70B | 3×（0-300）A，1600VA/相 3×（0-120）V，60VA/相 | ||
三相一次加压装置 | NEPRI-S70C | 3×（0-120）V，600VA/相, 升压变比 120V/6KV，三相一体 | |
NEPRI-S70D | 3×（0-264）V，2000VA/相 | ||
手持控制终端 | NEPRI-S70 | 3*150V 交流电压采集 3*5A 交流电流采集 | |
附件 | - | 电源线、电压输出线、电流输出及配 套附件 |
NEPRI-S70 系列三相一次通流装置技术指标
项目/型号 | NEPRI-S70A | NEPRI-S70B |
电流输出 | ||
输出电流 | 3×（0-150）A | 3×（0-300）A |
输出功率 | 800VA/相 | 1600VA/相 |
输出时间 | ＞20min | ＞20min |
输出精度 | ±1% | ±1% |
电压输出 | ||
输出电压 | 3×（0-120）V | 3×（0-120）V |
输出功率 | 60VA/相 | 60VA/相 |
输出时间 | 连续 | 连续 |
输出精度 | ±1% | ±1% |
其他参数 | ||
相位输出范围 | 0°-360° | 0°-360° |
相位精度 | ±1° | ±1° |
频率输出范围 | 45-65Hz | 45-65Hz |
频率精度 | ±0.05Hz | ±0.05Hz |
基准电压输入 | 1 路，0-120V | 1 路，0-120V |
工作电源 | AC220V | AC220V |
机械参数 | ||
外形尺寸 | 60×40×35（cm） | 60×40×50（cm） |
重量 | 29kg | 58kg |
NEPRI-S70 系列三相一次加压装置技术指标
项目/型号 | NEPRI-S70C | NEPRI-S70D |
电压输出 | ||
输出电压 | 升压变比 120V/6KV，三相一 体 | 3×（0-264）V |
输出功率 | 600VA/相 | 2000VA/相 |
输出时间 | 连续 | 连续 |
输出精度 | ±1% | ±1% |
其他参数 | ||
相位输出范围 | 0°-360° | 0°-360° |
相位精度 | ±1° | ±1° |
频率输出范围 | 45-65Hz | 45-65Hz |
频率精度 | ±0.05Hz | ±0.05Hz |
基准电压输出 | 1 路，0-120V | 1 路，0-120V |
工作电源 | AC220V | AC380V |
机械参数 | ||
外形尺寸 | 60×40×35（cm） | 60×40×35（cm） |
重量 | 19kg | 38kg |
