产品用途
故障录波：可对接入设备中的工作参量进行监测并完成故障时的数据记录及故障数据分析；发电机总启动电气试验
产品特点
本仪器可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
产品概述

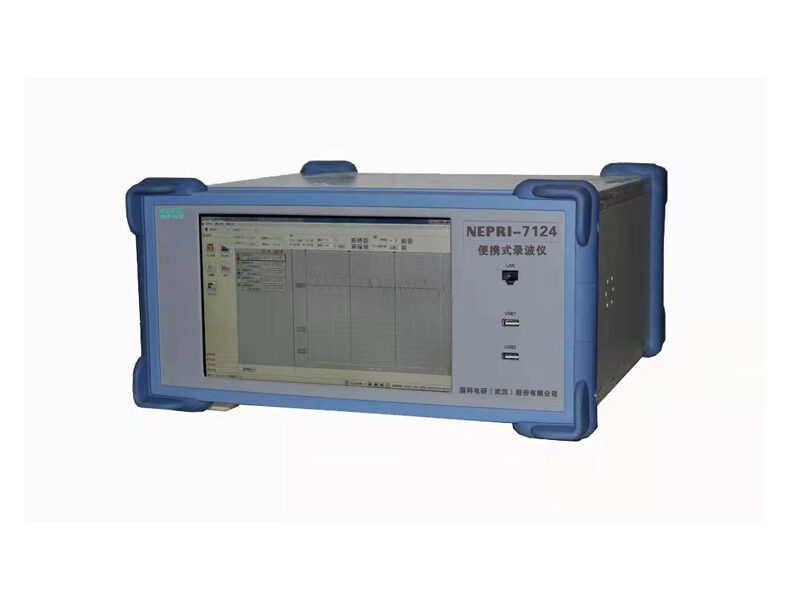

NEPRI-7124便携式故障录波仪，是以DSP、嵌入式操作系统为核心，采用三层体系结构，实现了数据采集、处理、传输、存储功能的便携式装置。
基于DSP的**数据处理能力，录波仪实现全数字模拟信号滤波，可以根据用户需要，灵活地采用不同的采样频率，**为100K/S，可用于暂态电气信号的录制分析。
采用**工控内核，结合嵌入式操作系统，高效、可靠地实现数据**处理、传输、存储、显示功能。
录波仪提供上位机软件包，可安装于基于Windows操作系统的计算机， 如笔记本电脑、工程师站、DCS主机等。上位机通过现场总线或局域网与录波仪连接，实现远程控制、数据共享、电气试验等功能。
图文介绍
主要功能包括：
（1）故障录波：按用户预先定义的故障判据，录波仪实时监测被测信号，并在出现故障时，启动波形录制，同时通知上位机，录制的数据保存在**存储器上，掉电不失。此功能可用于电力系统或其他关键设备的运行监测，用于故障诊断、排除故障。
（2）实时监测：录波仪接入了16路开关量、18路模拟量、(可以扩展到24路模拟量)。录波仪实时计算模拟量有效值，计算量值（频率、有功、无功、零序、负序等），并可实时计算谐波（同时计算3路，** 21 次）、矢量图（*多4组，每组*多包括6个模拟量）。所有以上数据，包括开关量状态、模拟量波形都可以实时显示。有效值、开关量可以实时传输给上位机。
（3）3天历史曲线：录波仪可以以每秒一点的频率，记录16路开关量和8个模拟量（任选、包括计算量），总计3天，循环记录，用以描述被测信号的长期趋势。录制的数据掉电不失。
（4）发电机总启动电气试验：录波仪可以方便实现任意二组参量的X-Y特性试验，可做曲线拟合。也可以替代振子示波器，录制任选的模拟量有效值。功能覆盖发电机空载试验、短路试验等，
以及励磁调解器阶跃试验、灭磁试验、零起升压试验等。录波仪进行电气试验，可提高试验效率、测量精度和数据处理能力，实现电气试验的自动化。
录波仪可用于电力系统或其他行业的关键设备的在线监测；也可作为便携式仪器，用于各种工业设备的故障的监录、分析；或利用其数据处理计算能力，作为数据源，向其他系统提供实时数据。
（5）电气隔离18路模拟量（可以扩展到24路模拟量）、16路开关量同步采样
输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。
（6）灵活的采样频率
录波仪允许选择从 10K/s 到 100K/s 的多种采样频率，以满足不同应用需要。**采样频率为100K/s（2路模拟通道、16路开关通道），当18路模拟量、16路开关量全部打开时，录波仪的采样频率为10K/s。
（7）实时有效值计算
录波仪对模拟通道进行无延迟的有效值计算。交流量RMS每10ms生成一点。
（8）实时派生量计算
用户可以定义*多达24个派生量，包括频率、有功、无功等多个类型。录波仪进行无延迟的派生量计算。
（9）对接入通道、派生量实时监视，多种故障启动方式
在任何运行状态下，录波仪都根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为2GB。如果连接了上位机（PC 机）， 录波仪即时通知上位机。
（10）发电机总启动电气试验功能
连接PC机，录波仪可以进行发电机总启动电气试验，包括发电机、励磁机的短路、空载试验，励磁调节器特性试验等。
（11）实时监测
实时谐波分析、实时波形显示、矢量图画面。
（12）6.4＂TTF显示屏
分辨率为640*480
（13）串行口通讯RS-232C
可以定制为半双工时序，可通过RS232/485转换器接入RS-485总线。
（14）10/100Mbps局域网接口
录波仪具备1个局域网接口，可以直接连接PC机，也可接入局域网。
（15）PC软件
PC软件运行于Windows平台，通过串行口或网络接口连接。提供实时监视、参数设置、数据分析、发电机总启动电气试验等功能。
技术参数
主要技术指标
18路同步采样模拟通道（可以扩展到24路模拟量）
模拟通道A/D分辨率 ： 16位
有效值准确度： 0.2%
录波仪装有6个模拟信号处理模块，每个模块由3路模拟通道组成。
模块种类：
型号 | 第1通道 | 第2通道 | 第3通道 |
PMRC1001 | AC150V | AC150V | AC150V |
PMRC1002 | AC10A | AC10A | AC10A |
PMRC1003 | DC±2000V | DC±500V | DC±100mV |
PMRC1004 | DC±10V | DC±10V | DC±10V |
PMRC1005 | DC4-20mA | DC4-20mA | DC4-20mA |
PMRC1006 | AC150V | AC150V | AC500V |
PMRC1007 | AC10A | AC10A | AC100A 电流钳 |
PMRC1008 | AC500V | AC500V | AC500V |
PMRC1009 | AC100A 电流钳 | AC100A 电流钳 | AC100A 电流钳 |
PMRC1010 | AC10A 电流钳 | AC10A 电流钳 | AC10A 电流钳 |
PMRC1011 | 转速信号(1:1/1:60) | DC±2000V | DC±100mV |
PMRC1012 | 转速信号(1:1/1:60) | DC±100V | DC4-20mA |
PMRC1013 | DC±100V | DC±100V | DC±100V |
输入特性：
信号类型 | 输入阻抗 |
AC150V | > 80kΩ |
AC500V | > 300kΩ |
AC10A | < 0.05Ω |
DC±2000V | > 2.0MΩ |
DC±500V | > 500kΩ |
DC±100V | > 100kΩ |
DC100mV | > 8kΩ |
转速信号(1:1/1:60) | > 300kΩ(50Hz) |
DC±10V | > 15kΩ |
DC4-20mA | 120Ω |
6个模块的种类配置、量程，可根据用户要求调整，或可根据用户要求提供其他种类模块。
2. 16路同步采样开关量通道
标配为外接无源节点，通道内部输出+24V。可根据用户要求配置为各种电压范围的有源节点。
3. 24路实时派生量
录波仪*多可设置24路派生量，各类型的准确度如下表所示。派生量的具体种类、算法请参见“3.4 派生量”。
类型 | 准确度 | 备注 |
频率 | ±0.02Hz | |
有功功率 | 0.5% | cosφ1.0–0.5 电压＞50% 电流＞10% |
无功功率 | 0.5% | sinφ1.0–0.5 电压＞50% 电流＞10% |
功率因数 | 1.0% | |
正序 | 1.0% | |
负序 | 1.0% | |
零序 | 1.0% | |
两相负序 | 1.0% | |
相角差 | ±0.3° | |
实测功角 | ±0.3° | |
两矢量差 | 0.5% | |
两矢量和 | 0.5% | |
线路功角 | ±0.3° | |
交流阻抗 | 0.5% | |
同期压差 | 1.0% | |
计算功角 | ±1.5° | |
标量和 | 由引用参量决定 | |
标量差 | 由引用参量决定 | |
一次函数 | 由引用参量决定 |
4. 同步采样频率
采样通道数与**可选采样频率的关系如下：
模拟通道数 | 开关通道数 | **采样频率 |
18 | 16 | 10K/s |
10 | 16 | 20K/s |
4 | 16 | 50K/s |
2 | 16 | 100K/s |
5. 故障启动方式
模拟量：突变、过量、欠量
开关量：变位（闭合、断开）
6. 故障记录容量
1GB
7. 通讯
串行口：1个RS-232C端口，**通讯波特率115200bps。使用专用串口通讯电缆（5芯）
网络：1个10/100Mbps 802.3u接口
8. 显示屏
6.4” 262144色TTF显示屏。
分辨率：640×480
9. 机箱尺寸（mm）
448 (宽) ×178(高)×318(深)
10. 重量
14kG(含铝合金包装箱)
11. 工作电源
AC220V±15% 50Hz±0.5Hz；DC220V±15%
