产品用途
适用于常规变电站、智能变电站、发电厂以及配电网等用户的二次运维检修调试工作。
产品特点
6U6I电流电压输出精度达 0.05%，波形光滑，稳定性好，满足合并单元测试要求；
手持式设计，体积小，重量轻，整机重量4.3kg，携带方便
产品概述

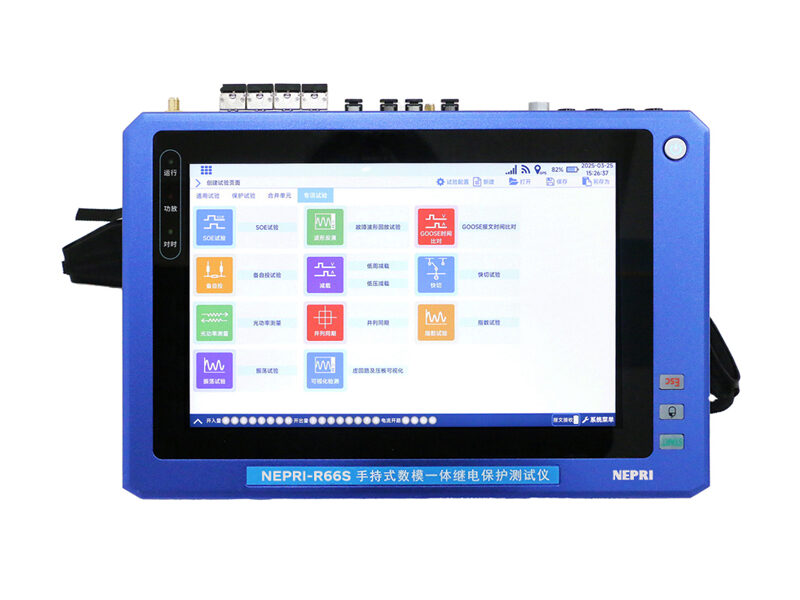

NEPRI-R66S手持式数模一体系列继电保护测试仪是依据《DL/T 624-2023 继电保护微机型试验装置技术条件》相关的技术规范设计，同时基于IEC61850通信标准体系，采用计算机技术实现的继电保护试验装置。
产品配备高性能功率放大器并基于稳定可靠的低功耗工业平台搭载linux操作系统，硬件采用模块化设计，具有功能强大、精度高、体积小、重量轻的特点，可实现对合并单元、继电保护装置、测控装置、智能终端 的功能和性能进行测试，适用于发电厂、变电站、各类科研单位及设备制造企业。
图文介绍
1.1. 产品技术特点
1) 智能测试模块
支持智能测试模板编辑，测试过程中可任意添加测试项目，并保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。
2) 自动测试
具备就地化保护及数字式保护自动测试功能，可一键完成单个保护装置所有的测试项目；
3) 数字量/模拟量输出
可对数字化变电站的合并单元、保护、测控装置、智能终端进行测试，也可对模拟的保护、发变组等装置进行测试；
4) 模拟量及数字量同时输出
支持同时进行模拟量、SV、FT3的输出及GOOSE报文的收发；
5) 多种扫描模式
支持幅值、相位、频率、阻抗、向量、序量、功率按照手动或自动的方式进行试验，并且支持按照递变、滑差、综合的方式进行自动变化试验；
6) 安全及报警
具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保护功能；
7) 虚端子图形化显示
支持虚端子图形化显示功能，数据流向清晰明了；
8) 报文同时收发
支持IEC61850-9-1、IEC61850-9-2及GOOSE光数字报文输出。GOOSE信号可*立收发，也可与IEC61850-9-2共一个光以太网接口收发；
9) FT3/扩展FT3
支持FT3、FT3扩展及DL/T 282报文输出，并且支持2M/4M/6M/8M/10M/15M/20M波特率UART编码及5M/10M/20M 曼切斯特编码；
10) 异常测试
具有模拟报文异常功能，可模拟品质异常、发送频率抖动、延时异常、丢包、失步、序号跳变、检修模式、状态虚变等测试；
11) 故障回放
支持故障仿真和COMTRADE格式数据的故障波形文件回放功能，可批量回放，文件夹回放，前拓展波形回放，连续回放等；
12) MMS服务
通过网口具备对保护装置的MMS定值读写功能，可读写智能IED设备定值等配置信息；
13) 对时与授时
具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B、PPS及PTP 1588对时方式并可支持对外输出IRIG-B、PPS及PTP 1588授时信号；
14) 硬接点开入及开出
开入量为有源、无源自适应接点，自动识别输入类型和输入电压，通道间相互隔离，极性反接有告警提示；开出为4对快速开出开出反应时间小于0.1ms
15) 报文接收及分析
具备报文接收存储及分析功能，可将接收到的报文用NEPRI-R66S打开进行分析或导出，还支持pcap报文回放
16) 单纤收发模式
光口支持单纤发送、单纤接收，支持光功率测试；

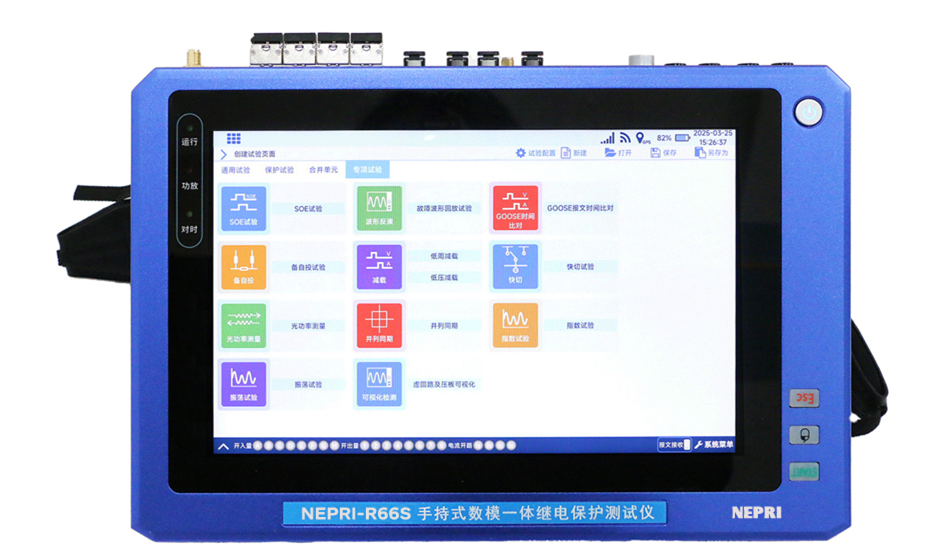

17) 触摸操作
配备10.1寸高分辨率显示屏，支持触摸操作；
18) 无线连接
提供4G远程测试功能，具备WiFi模块，方便用户使用；
19) 自带锂电池供电
自带锂电池，待机时长长达8小时，模拟量功放全力输出大于3.5小时。
技术参数

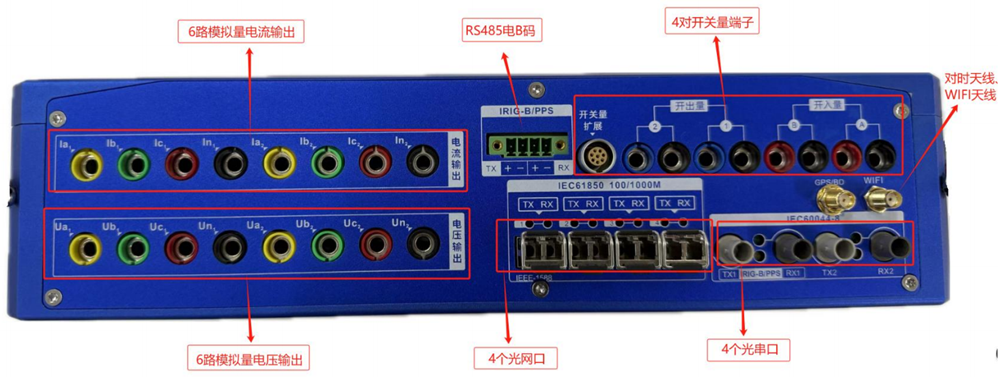

接口及技术参数
交流电压源 输出6路 | ||
量程 | 每路130V/25VA | |
准确度 | 0.2V~2V时，±4mV；2V~130V时，±0.05% | |
分辨率 | 1mV | |
交流电流源 输出6路 | ||
量程 | 每路20A/18 VA（6路同时输出**40A） | |
准确度 | 0~500mA时，±2mA； 500mA~20A时，±0.05% | |
分辨率 | 1mA | |
相位 | ||
范围 | 0~360° | |
准确度 | ±0.1° | |
分辨率 | 0.1° | |
频率 | ||
范围 | 0~1200Hz | |
准确度 | <±0.001Hz(0~65Hz)；<±0.01Hz(65~450Hz)；<±0.02Hz(450~1200Hz) | |
分辨率 | 0.001 Hz | |
直流电压源 输出6路 | ||
量程 | 每路0~175V/30VA | |
准确度 | 0.2V~2V时，±4mV；2V~175V时，±0.2% | |
直流电流源 输出6路 | ||
量程 | 每路0~10A/28VA | |
准确度 | 0~500mA时，±2mA； 500mA~10A时，±0.2% | |
开关量输入4对 | ||
数量 | 4对(有源无源自适应) | |
开关量输出4对 | ||
数量 | 4对快速开出(反应时间小于0.1ms) | |
遮断容量 | DC250V /0.5A | |
时间控制、时间测量 | ||
范围 | 1ms~9999.999s | |
分辨率 | 0.5ms | |
同步（对时授时接口） | ||
接口类型 | GPS/BD ANT(同轴电缆),IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588 | |
数量 | GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS电信号 1对：1对对时，1对授时；IEEE 1588 1对 | |
无线连接（远程控制） | ||
接口类型 | WIFI、4G（选配） | |
有线连接 | ||
接口类型 | 百兆Lan口，RJ45 | |
数量 | 2个 | |
外部供电电源 | ||
供电电压 | 交流220V，允许偏差：-20%~15% 47~65 Hz | |
输出电压 | 充电器输出两路电压4.2V，**输出电流10A | |
USB 口 | ||
数量 | 2个 | |
工作环境条件 | ||
工作温度 | -10℃~50℃ | |
湿度 | ≤95%,无凝露 | |
其他 | ||
联机接口 | RJ45网口（2个；具备数据交互功能） | |
显示屏 | 10.1寸真彩液晶显示，带触摸功能 | |
机械尺寸及重量 | ||
尺寸 | 261mmx18lmmx83mm (长×宽×厚) | |
重量 | 4.30kg | |
