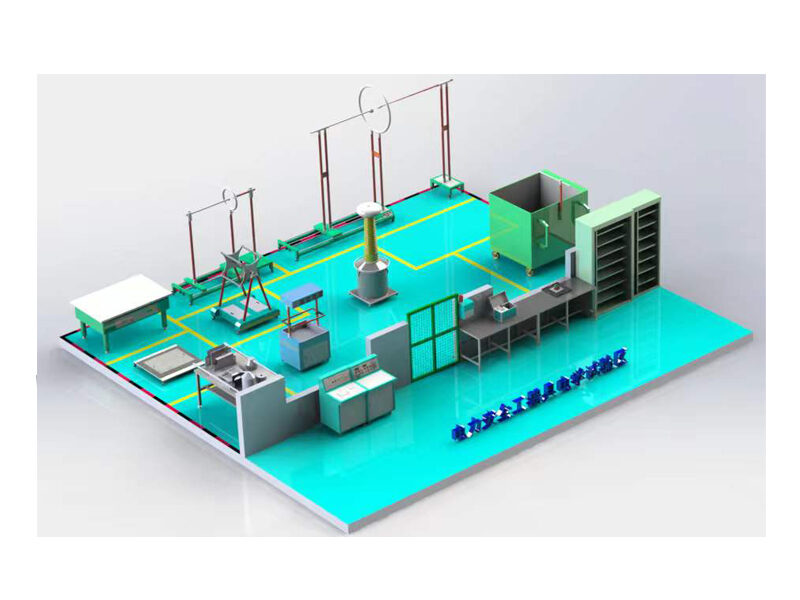

绝缘安全工器具智能检测平台 出口版本

型号:NEPRI-6001S
分类 国货精品 > NEPRI > 安全工器具试验设备 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 安全工器具试验设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 具有绝缘靴(手套)、绝缘杆、验电器、绝缘绳、绝缘垫(毯)、绝缘服等安全工器具试验控制模块,方便开展10kV~500kV(其他电压等级可以定制)绝缘工器具的性能检测,并且可根据需要进行检测模块扩展

产品特点

  • 绝缘安全工器具智能检测平台是依据《DLT 1476-2015 电力安全工器具预防性试验规程》、《DLT 976-2017带电作业工具、装置和设备预防性试验规程》研发而成

产品概述

绝缘安全工器具智能检测平台出口版主机是根据国外市场研发而成。主机具有绝缘靴(手套)、绝缘杆、验电器、绝缘绳、绝缘垫(毯)、绝缘服等安全工器具试验控制模块,方便开展绝缘工器具的性能检测,并且可根据需要进行检测模块扩展。

NEPRI-6001S 全自动绝缘工器具检测平台出口版是专为国外客户打造的电力系统操作和检修的安全防护用具试验系统,DL408《电业安全工作规程》规定了绝缘靴及绝缘手套及常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验,周期为半年,试验过程中不允许击穿,同时绝缘靴泄漏电流不大于限定值。

仪器采用多路高压泄楼电流测量技术和无线数据通讯技术,实现了安全测量高压泄漏电流的目的。通过本技术的应用,测试仪与高压系统完全隔离,不仅可以准确测量多路高压泄漏电流,而且确保了试验人员的人身安全。

为了提高工作效率,一次可以同时进行9只试品的试验,为避免重复试验,采用高压分断技术,试验过程中可以将击穿的试品脱离高压试验系统,没有击穿的试品继续试验直到完成试验。

图文介绍

序号

机具设备名称

产品型号及名称

单位

数量

备注

1

安全工器具试验工位

(试验:500kV及以下电压等级绝缘杆、验电器试验及配套设备)

NEPRI-6001S-200kVA

绝缘杆耐压试验台

台

1

容量:200kVA

输入电压:380V

2

NEPRI-YDQ-200kVA/500kV

工频试验变压器

台

1

额定容量:200kVA

输出电压:500kV

3

NEPRI-SGB 500kV分压器

台

1

额定电压:500kV

额定变比:2500/1

测量精度:1.5级

4

250kV金属保护电阻

台

1

电阻:5kΩ

额定电压:250kV

额定电流:100mA

5

NEPRI-6003S

绝缘杆测试支架(手动)

(支持绝缘支、拉、吊杆;绝缘硬梯)

台

1

额定电压:220kV

工位数:10

分段数:2

6

250kV均压罩1对


绝缘软梯、绝缘滑车耐压支架

台

1

工频耐压:250kV/1m/1min

7

NEPRI-6004S

验电器测试支架(手动)

台

1

额定电压:250kV

试品额定电压:63~500kV

8

NEPRI-6007S绝缘绳耐压支架

台

1

试验电压100kV

试验电极距离400mm、50mm、60mm可选

9

高压母线

套

1

高压母线、高压接线杆等。

10

绝缘靴、绝缘手套、安全帽、绝缘垫耐压工位

NEPRI-6001S

绝缘靴手套耐压试验装置

自动脱扣、无线传输

台

1

测试工位: 9 路

泄漏电流量程: 30mA

电流分辨率:0.01 mA

安全帽耐压支架

(共用绝缘靴手套耐压试验主机)

11

绝缘毯绝缘垫绝缘屏蔽罩耐压工位

NEPRI-6004S

绝缘挡板、绝缘垫测试支架

套

1

绝缘服、绝缘袖套电极

绝缘毯、绝缘垫电极

表面耐压电极:70*30(mm)

绝缘垫试验电极:762*762(mm)

可连续性试验

绝缘屏蔽罩电极12件

绝缘挡板、绝缘垫测试平台

12

电参数测试仪器

NEPRI-6010S接地线成组电阻测试仪

台

1

测试范围:

0-300.00mΩ(30A)

0-250.00mΩ(40A)

0-200.00mΩ(50A)

准确度:1%读数±2字

13

NEPRI-6011S

导电鞋电阻测试仪

台

1

测量范围:20Ω~999.9kΩ;

测试电压: 100V

测试功率:20W以内

13

NEPRI-6012S

核相器功能检测装置

台

1

X/Y两相电压有效值:10-1500V精度 1%

相位输出:0~360°精度 0.2°

技术参数

主要技术指标

绝缘安全工器具智能检测平台主机

绝缘安全工器具智能检测平台出口版主机是根据国外市场研发而成。主机具有绝缘靴(手套)、绝缘杆、验电器、绝缘绳、绝缘垫(毯)、绝缘服等安全工器具试验控制模块,方便开展绝缘工器具的性能检测,并且可根据需要进行检测模块扩展。

NEPRI-6001S 全自动绝缘工器具检测平台出口版是为国外客户打造的电力系统操作和检修的安全防护用具试验系统,DL408《电业安全工作规程》规定了绝缘靴及绝缘手套及常用安全工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验,周期为半年,试验过程中不允许击穿,同时绝缘靴泄漏电流不大于限定值。

仪器采用多路高压泄流测量技术和无线通讯技术,实现了安全测量高压泄漏电流的目的。通过本技术的应用,测试仪与高压系统完全隔离,不仅可以准确测量多路高压泄漏电流,而且确保了试验人员的人身安全。

为了提高工作效率,一次可以同时进行9只试品的试验,为避免重复试验,采用高压分断**技术,试验过程中可以将击穿的试品脱离高压试验系统,没有击穿的试品继续试验直到完成试验。

1. 主要功能与技术参数

2. 耐压试验装置可以同时进行9只绝缘手套或绝缘靴的工频耐压试验,并测量每只试品的泄漏电流。

3. 绝缘手套试验时,注水采用全自动注水方式,试验人员只需按要求安装好手套,在注水装置的设置界面中选择绝缘手套的级别后,注水装置依据《DL/T1476-2015电力安全工器具预防性试验规程》、《GB/T17622-2008带电作业绝缘手套》等自动设定手套袖口到水面的距离后注水,待水套注水完成后,注水装置向水槽内注水,*终保证手套内外水面一致。

4. 绝缘鞋试验时,在绝缘鞋里面放置小钢珠,采用干式试验方法,摆脱了传统的往鞋子里灌水做试验,试验完毕后不易晒干的做法。在水槽的底部放置海绵,将绝缘靴放置在海绵上,水槽内的注水采用自动注水方式,注水的水位是将海绵浸满水位为止。

5. 注水装置采用**的PLC控制,可以实现一键注水,试品位置检测、手套内水位检测、水槽的水位检测、自动复位等多项功能,确定试验的准确性、安全性、使试验设备的使用、维护更便捷。

6. 注水装置的人机对话界面,注水状态全程具有状态提示。

7. 泄露电流采集盒9路泄露电流就地采样、无线传输*控制主机,并采用高亮的LED显示模块显示。采集盒锂电池供电,锂电池电量采用电量百分比显示。分段脱扣机构全部采用电磁铁和弹簧结构,任意一路击穿时或*过设定泄漏电流值时,该路试品将极速脱离试验,不影响其它试品进行试验。

8. 注水装置和控制装置均采用触控屏大屏幕汉字显示,显示信息量大,一屏同时显示试验电压、低压输出电流、9路高压泄漏电流、计时时间等参数以及汉字提示内容。

9. 控制装置采用高细度的步进电机控制调压器升压过程,全自动进行耐压试验。试验开始后,仪器自动合闸以国标要求升压速度自动升压,到达预定电压开始计时,并保持试验电压、计时到、自动降压,到零后自动断电,提示试验结束,同时显示各试品泄漏电流,并自动保存测试结果。

10. 试验变压器的变比根据所配置的变压器设定升压变比,可以与客户现有变压器相互配套。

11. 装置也可以按需要选配上位机软件,用户可根据需要选择配置电脑,上位机软件可控制设备整个升压降压过程,数据显示测量,报告生成打印,上传。

12. 装置输出电压量程范围:AC 0~650kV(可定制更高电压等级)

13. 装置额定输出容量范围:10-300kVA(可定制)

14. 泄漏电流测量量程:0~30.0mA(0~50mA可定制)

15. 泄漏电流测量误差:0.2%±3个字

16. 泄漏电流分辨率:0.01 mA

17. 电压测量误差:≤0.2% ;

18. 电流测量误差:≤0.2% ;

19. 数显计时:0 ~ 999S

20. 控制台外形尺寸:1350×950×850(mm)

21. 注水装置外形尺寸:1950×950×1850(mm)

22. 控制台重量:55kg

23. 注水装置重量:210kg
