用途场景
规格参数

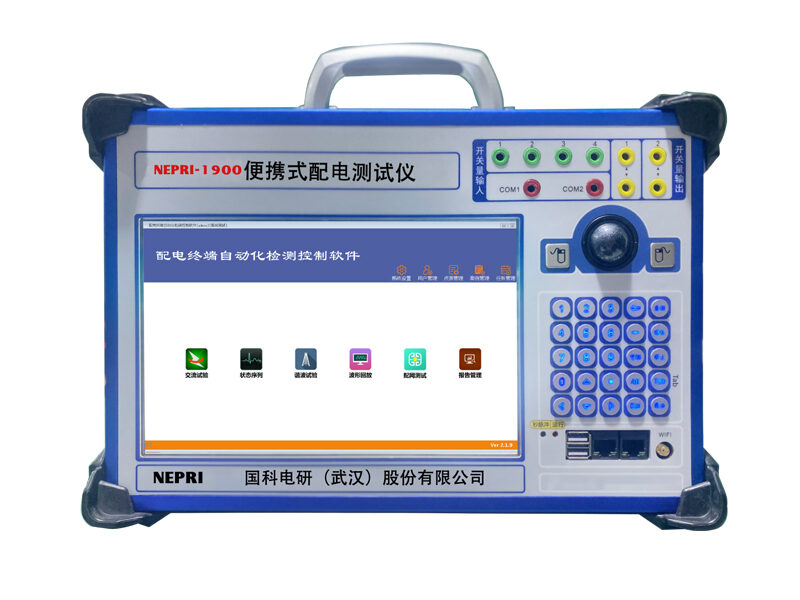

产品用途
主要用于现场二次回路运维检修，特别适合配电终端FTU、DTU安装前后的快速闭环调试验收工作，它是一套遵循国内行业检测大纲标准、自动化程度高、技术**的**检测设备。通过IEC101和IEC104规约自动测试终端的性能和功能是否符合要求，能够对配电终端保护动作逻辑进行验证，内置高精GPS同步功能全面支持电压时间型、电压电流型、自适应综合型等就地型馈线自动化测试。
产品特点
功能强大具有NTP/SNTP服务器，可以完成对时、守时功能测试；具有8电压、8电流输出和8路开入、8路开出，可全自动完成配电终端装置的基本性能、遥信防抖、录波功能、故障处理功能等各种测试，并自动生成完整的检测报告
101/104规约测试、GPS同步馈线测试。支持GPS同步触发 ,满足现场FA馈线自动化测试
产品概述
1.1.1 高性能工业控制计算机
本装置设有USB口、10-100M网口、WiFi口，可方便地进行数据存取、数据通信和软件升级等。试验的全过程及试验结果均在显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。操作控制由轨迹球和面板键盘进行，操作简单方便。装置面板上另外还装有USB口，若想使用外接鼠标和键盘，则在开机前分别插入，这样操作装置如同操作台式计算机一样。
1.1.2 数字信号处理器微机
装置采用高速数字控制处理器作为输出核心，软件上应用32位双精度算法产生各相任意的高精度波形。由于采用一体结构，各部分结合紧密，数据传输距离短，结构紧凑。
1.1.3 D/A转换和低通滤波
采用高精度D/A转换器，保证了全范围内电流、电压的精度和线性度。由于拟合点数密度高，波形保真度高，谐波分量小，对低通滤波器的要求很低，从而具有很好的暂态特性、相频特性、幅频特性，易于实现**移相、谐波叠加，高频率时亦可保证很高精度。
1.1.4 电压、电流放大器
电流、电压采用高性能线性放大器输出方式，使电流、电压源可直接输出从直流到含各种频率成份的波形，如方波、各次谐波叠加的组合波形，故障暂态波形等，并且输出波形干净平滑，对邻近设备无高频辐射干扰，可以较好地模拟各种短路故障时的电流、电压特征。功放电路采用进口大功率高保真模块式功率器件作功率输出级，结合精心、合理设计的散热结构，具有足够大的功率冗余和热容量。功放电路具有完备的过热、过流、过压及短路保护。当电流回路出现过流，电压回路出现过载或短路时，自动限制输出功率，关断整个功放电路，并给出告警信号显示。为防止大电流下长期工作引起功放电路过热，装置设置了大电流下软件限时。10A及以下输出时装置可长期工作，当电流*过10A时，软件限时启动，限时时间到，软件自动关闭功率输出并给出告警指示。输出电流越大，时限越短
1.1.5 开入、开出量
装置有 8 路开入和 8 路开出。开关量输入接点未无源接点，能直接测试电位接点。电位方式时，0～6V 为合，11～250V 为分。外部接点负极接 COM 端，正极接另一端。若外部为空接点，则需要从测试仪底板引入 DC24V 作为电源。开关量可以方便地对各相开关触头的动作时间和动作时间差进行测量。开入部分与主机工作电源、功放电源等均隔离。开入地为悬浮地，所以，开入部分公共端与电流、电压部分公共端 UN、IN 等均不相通。开关量电位输入有方向性，应将公共端接电位正端，开入端接电位负端，保证公共端子电位高于开入端子。现场接线时，应将开入公共端接＋KM，接点负端接开入端子。如果接反，则将无法正确检测。开出全部为快速开出。遮断容量为 DC：220V／0.2A，AC：220V／0.5A。开关量输出与电压、电流、开入等各部分均完全隔离。

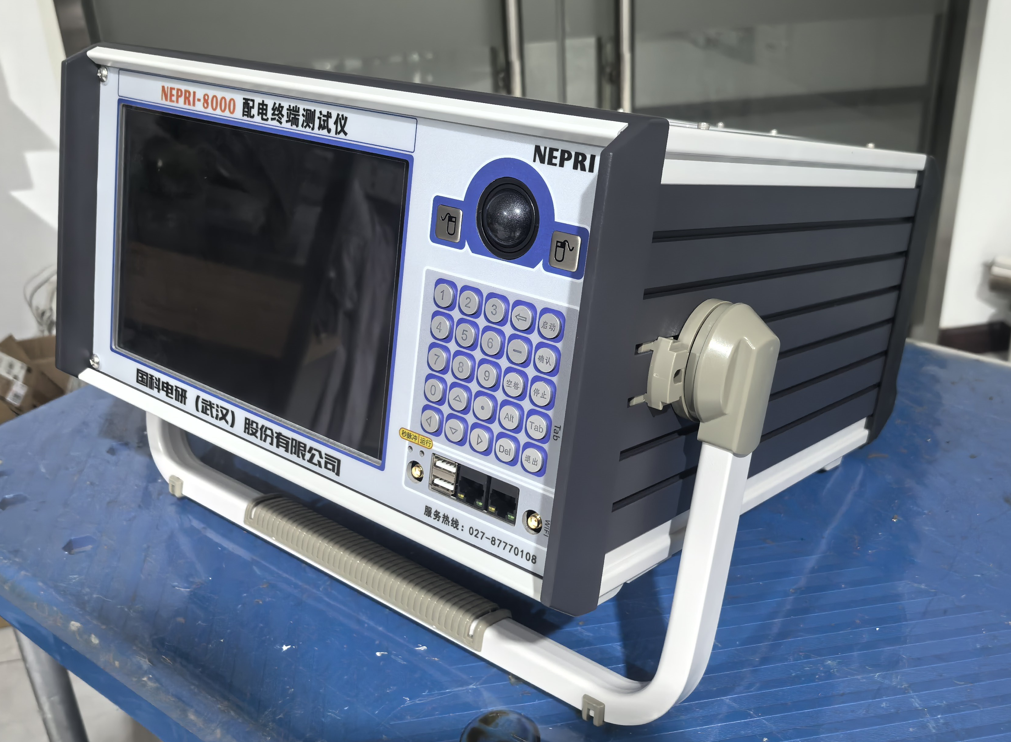

图文介绍
1.1 主要特点
功能强大具有NTP/SNTP服务器，可以完成对时、守时功能测试；具有8电压、8电流输出和8路开入、8路开出，可全自动完成配电终端装置的基本性能、遥信防抖、录波功能、故障处理功能等各种测试，并自动生成完整的检测报告。
大电流线性功放输出端采用高保真、高可靠性大功率模块式线性功放，保证了从大电流到微小电流全程都波形平滑精度优良，并能实现**电流100A的输出，方便进行电流短时过量输入试验。
高性能主机输出部分采用DSP控制，实现高分辨率D/A转换。输出波形精度高，失真小，线性好。保证输出精度电压电流输出精度达到0.05%。并采用了大量**技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，可方便的进行施工现场试验。
小信号输出具备一路电压模拟小信号和一路电流模拟小信号，可针对配电自动化终端的直流模拟量模数转换功能进行测试。
模拟主站具有配电模拟主站功能，可实现与 FTU、DTU 通信，读取保护定值参数和压板状态，并支持修改定值和投退压板。支持检测项目管理、人员权限管理、检测任务管理和配电终端案例管理。
录波功能可远方设定配电终端启动条件参数，通过过流故障、线路失压、零序电压、零序电流突变等，实现装置录波，进行稳态录波和暂态录波两种波形功能和性能检测。
支持自动扫码功能可通过扫码枪自动读取FTU、DTU的二维码校验终端版本等信息。能够支持自动录入配电终端二维码信息，支持规约测试软件读取固有参数，并将二者自动进行对比，自动生成对比结果。
接口完整带有两个USB口和两个网口，可与计算机及其它外部设备通信。
技术参数
1.1 额定参数
1.1.1 交流电流输出
相电流输出时每相输出范围（有效值） | 0～100A |
输出精度 | I≤30A时，±0.05%， I＞30A时，±0.1% |
相电流长时间允许工作值（有效值 | 10A |
电流**输出功率 | 500VA |
频率范围（基波） | 0~1200Hz |
谐波次数 | 1~24次 |
1.1.2 交流电压输出
相电压输出（有效值） | 0～300V |
线电压输出（有效值） | 0～512V |
输出精度 | ±0.05% |
电压输出功率 | 50VA |
频率范围（基波） | 0～1200Hz |
谐波次数 | 1～24次 |
1.1.3 开关量
8路开关量输入
空接点 “1”：≤10kΩ；“0”：≥20 kΩ
电位接点接入“0”：0～ +6V；“1”：+11 V～ +250V
8路开关量输出 8路开出均为快速开出
遮断容量 DC：250V／0.5 A；AC：250V／0.5 A
1.1.4 时间测量范围
0.1ms～9999s，测量精度＜0.1ms。
1.1.5 输入电源
AC220V±15%，50Hz±2.5Hz。
