产品用途

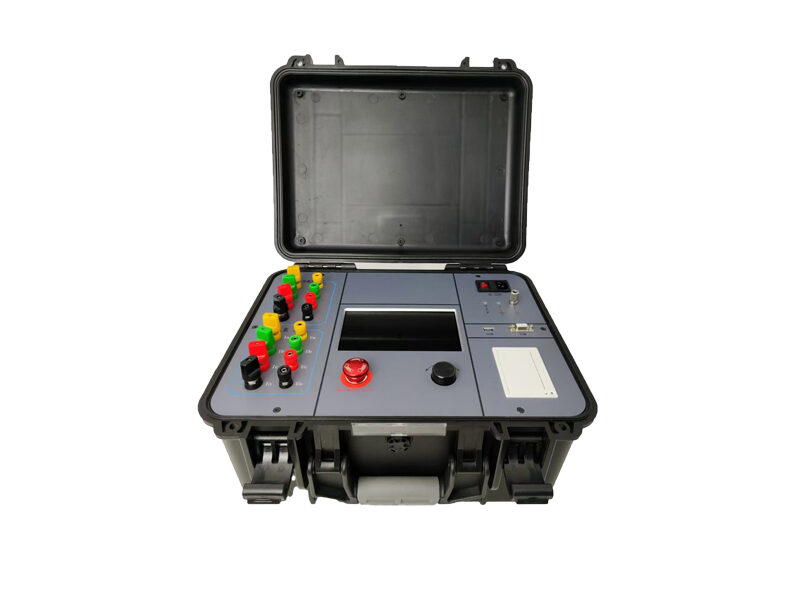

集助磁法测试、三相测试（Yn，Y、△）和消磁功能于一体的快速测试仪，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善的特点，是测量大型电力变压器直流电阻的理想设备
产品特点
一次接线即可完成所有测试；具有单相、三相Yn型同时、三相Y型逐相、三相∆型逐相等多种测量模式
具有Yn绕组中性点引出线电阻的测试功能，能够让三通道测试数据更接近单相测试值。
产品概述
变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
通常情况下，用传统的方法测量变压器绕组及大功率电感设备的直流电阻是一项费时费力的工作。为了解决这一现状，满足当下变压器直流电阻快速测量的需要，我公司利用自身技术优势研制了新一代变压器直流电阻测试仪。该仪器是集助磁法测试、三相测试（Yn，Y、△）和消磁功能于一体的快速测试仪，具有精度高，测量范围宽，数据稳定，重复性好，抗干扰能力强，保护功能完善的特点，是测量大型电力变压器直流电阻的理想设备。

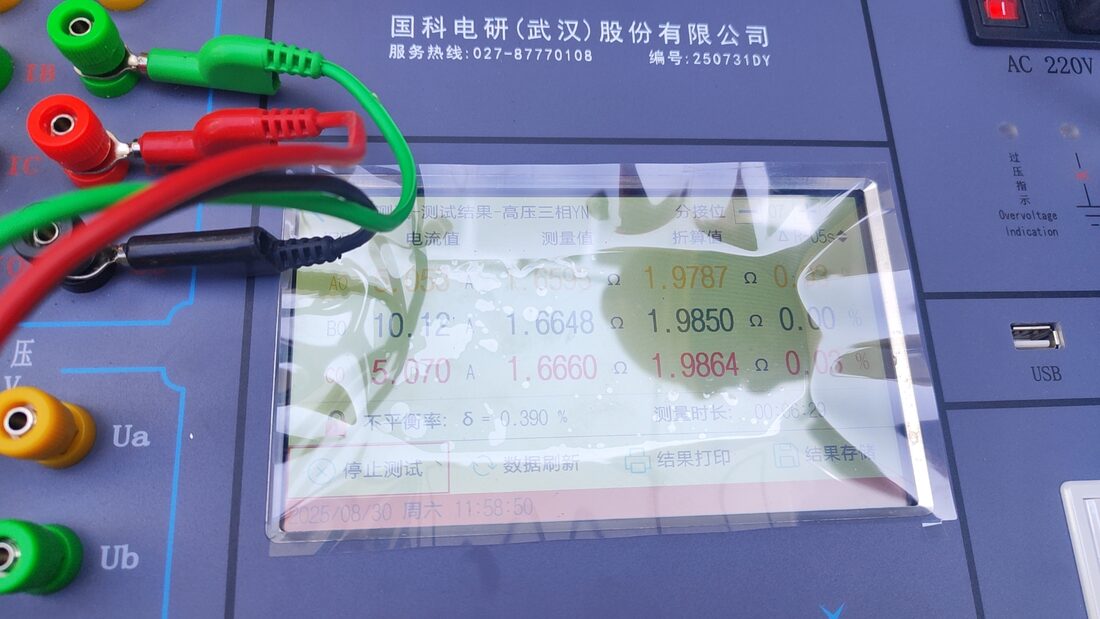

图文介绍
功能特点
1） 全触控7寸电容屏加一键飞梭功能，亮度达到400cd/m2，操控更加便捷。
2） 一次接线即可完成所有测试；具有单相、三相Yn型同时、三相Y型逐相、三相∆型逐相等多种测量模式。
3） 对Y型和△型的绕组可进行三相自动测试，并且能够自动计算三相不平衡率；
4） 具有Yn绕组中性点引出线电阻的测试功能，能够让三通道测试数据更接近单相测试值；
5） 可根据被试品的阻值范围选择固定电流输出，也可以选择自动电流输出。
6） 具有消磁和助磁功能；带有USB接口、打印机。
7） 保护功能完善，具有断电保护、反电动势保护、断线保护等多种保护功能。
8） 具有通讯接口，配合上位机软件实现远程操控；可选配蓝牙，实现蓝牙无线通讯。
技术参数
主要技术指标主要技术指标
技术指标 | |
输出电流 | 单相 50A(40A)、20A、10A、5A、1A、0.2A、10mA、<1mA 三相 20A+20A(25A + 25A)、10A+10A、5A+5A、1A+1A、0.2A+0.2A |
测量范围 | 单相 40 A挡 0.1mΩ～0.5Ω 20 A挡 0.5mΩ～ 1 Ω 10 A挡 1.0mΩ～ 2 Ω 5 A挡 10 mΩ～ 4 Ω 1 A挡 0.1Ω～ 20Ω 0.2A挡 1.0Ω～ 100Ω 10mA挡 50Ω～ 2kΩ <1mA挡 500Ω～ 25kΩ 三相 20A + 20A挡 0.2mΩ ～ 0.3 Ω 10A + 10A挡 0.5mΩ ～ 0.6 Ω 5 A + 5 A挡 10 mΩ ～ 1.5 Ω 1 A + 1 A挡 0.1 Ω ～ 7.0 Ω 0.2A+0.2A挡 1.0 Ω ～ 30 Ω |
准 确 度 | ±(读数×0.2%+2个字) |
工作电源 | AC220V±10%, 50/60Hz |
使用温度 | -10℃～50℃ |
相对湿度 | ＜90%，不结露 |
仪器体积 | 428mm×350mm×230mm |
仪器重量 | 13.3 kg |
