产品用途

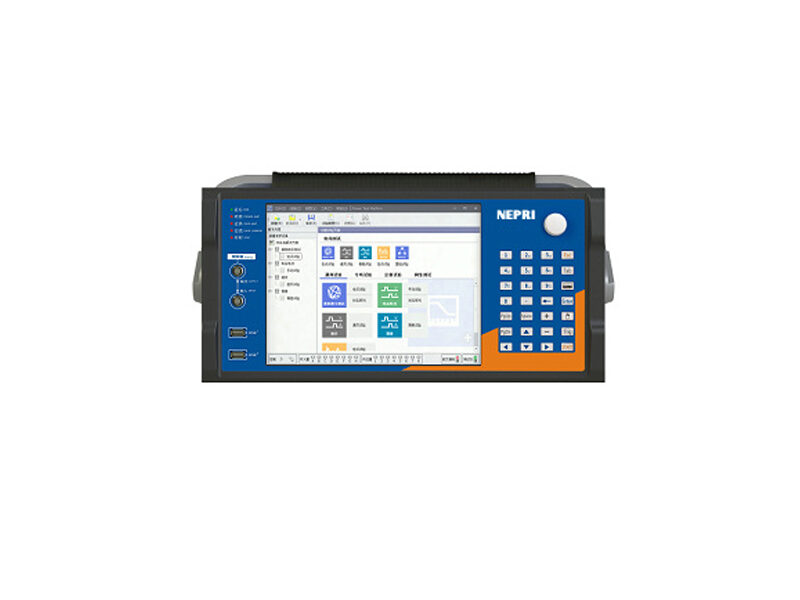

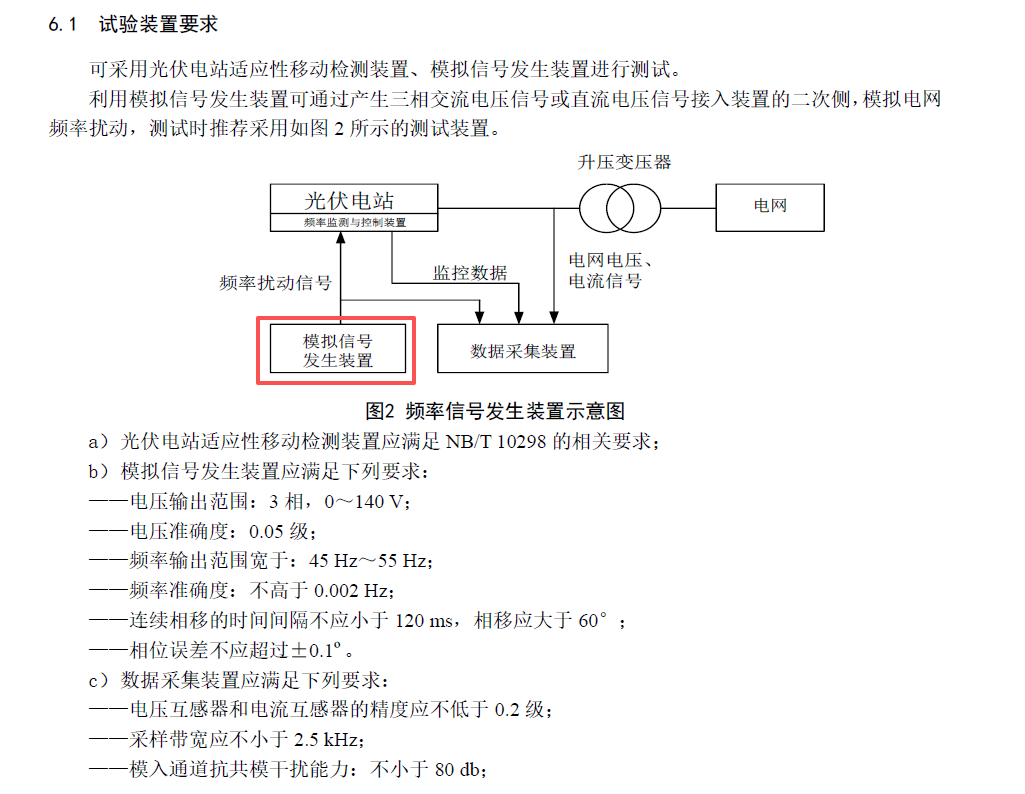

NEPRI-7129便携式频率信号发生装置是依据《西北电网新能源场站快速频率响应功能入网试验方案(试行)》设计，同时基于IEC61850通信标准体系，采用**计算机技术实现，为新能源场站中的并网试验所需要的频率信号源装置。
产品特点
具备电压阶跃模拟功能，增加电压递变dv/dt测试模块。县备频率变化模拟功能，增加频率递变df/dt测试模块,频率扰动可以模拟⼀个额定值电压频率信号按照时间动态变化的过程，变化过程可以设定为固定时间或⼿动触发
产品概述
n 概述
谐波试验模块的功能：
Ø 可输出*多6路电压，每路输出可设置0~63次谐波。
Ø 支持按照幅值、谐波含有率、相位进行变化，可手动或自动变化，自动变化时变化量按步长变化。
Ø 测试仪在输出状态的同时记录保护装置动作和返回时被检测量的值，并与整定值做比较，以校验保护装置的性能。可对谐波制动式差动保护进行测试。
n 谐波输出
谐波输出是谐波试验模块的基本功能，每路电压可包含0~63次谐波。
各次谐波的幅值、相位可*立设置，叠加方式可以设置为有名值叠加和百分比叠加。如果为有名值叠加，各次谐波幅值直接由输入参数给定；如果为百分比叠加，各次谐波的输入参数是该次谐波幅值与基波（1次谐波）幅值的比值。
0次谐波，即为直流，表达式为恒定值。

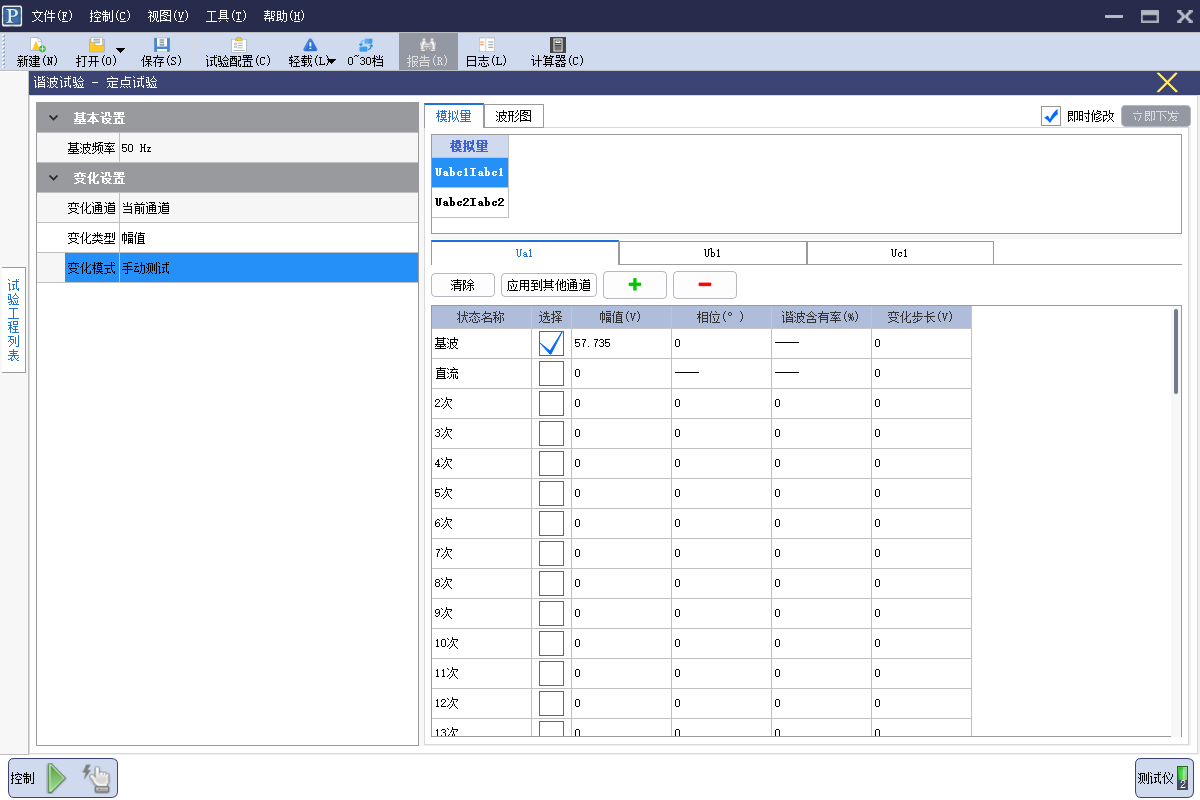

n 谐波表示方法
各相的谐波分量的数据可以选择“以幅值的方式表示”，也可以选择“以基波的百分比表示”。当选“以基波的百分比表示”，在“谐波” 页面中各次谐波的值显示为相对于基波幅值的百分比，变量的幅值步长也以基波的百分比表示。例如，在“以幅值表示”时，某相电压2次谐波幅值为2V，基波幅值为10V，则当选择“以基波的百分比表示”时，此时显示的2次谐波为20％。
图文介绍
概述：
NEPRI-7129便携式频率信号发生装置是依据《西北电网新能源场站快速频率响应功能入网试验方案(试行)》设计，同时基于IEC61850通信标准体系，采用**计算机技术实现，为新能源场站中的并网试验所需要的频率信号源装置。
产品符合标准
GBT 19963《风电场接入电力系统技术规定》:
GBT 19964《光伏发电站接入电力系统技术规定》;
DL/T 1870《电力系统网源协调技术规范》;
产品特色
模拟量输出
可对模拟的保护、发变组等装置进行测试。支持轻量化多间隔快速频率模拟功能，支持2间隔6个*立电压通道的多点频率、电压灵活控制模拟输出。信号发生周期不*过100ms。
信号阶跃功能
具备电压阶跃模拟功能，增加电压递变dv/dt测试模块。县备频率变化模拟功能，增加频率递变df/dt测试模块,
通用测试
支持手动灵活设置2个间隔不同相变电压的幅值、相位、频率等电气量参数，能够以即时触发和手动触发模式进行输出设置。支持并发测试，实现同时对多个目标设备的测试，各测试任务之间不产生交叉关联，不相互影响，能保证各自测试的*立性。
测试模板编辑
支持测试模板编辑，可将测试项目保存为可重复使用的测试工程文件，提高后期定检、消缺阶段的测试效率。
状态序列测试
状态序列模块*多可设置 50 个状态，引起状态切换的条件可设置为时间触发、手动触发和GPS 分脉冲触发。并能实时显示状态的相量图，并可进行全面的试验评估。 输入方式有任意输入、按序量输入和按功率输入和按短路故障模型输入，可灵活设置不同状态电压输出幅值、相位等电流参数。
谐波测试
支持叠加谐波试验，能同时叠加0~63次谐波，并可在线进行调整:可设置2个变化量，同时改变一路电压的输出值变化方式可选“始-终”和“始-终-始”。叠加方式可选择有名值叠加和百分比叠加，可设置1个通道的输出值作为监测量，以监测该通道的真有效值、基波、直流以及各次谐波值。
递变、滑差测试
递变、滑差模块可以模拟一个按步长变化或者按滑差变化的过程，用于测试保护装置的动作值、返回值、闭锁值。
试验过程中可以设置1~2个变量，变量可选择为相电压、线电压，并且试验支持单向试验和双向试验。
技术特点：
频率扰动测试：频率扰动可以模拟⼀个额定值电压频率信号按照时间动态变化的过程，变化过程可以设定为固定时间或⼿动触发。
电压阶跃测试：电压阶跃可以模拟⼀个电压幅值按照时间以状态序列变化的过程，状态序列变化过程可以设 定为固定时间或⼿动触发，电压幅值可以根据需求灵活设定。
曲线模拟测试：曲线模拟可以导⼊⽤⼾⾃定义的频率信号变化⽂件，通过波形回放⽅式对电压频率信号进⾏ 有效的模拟输出。
安全及报警：具有过热过流保护功能，电流源具备开路保护功能及开路报警功能，电压源具备过载、短路保 护功能。
故障回放：⽀持故障仿真和COMTRADE格式数据回放功能。支持导入新能源场站实际运行或调试过程中，描述整过频率或电压变化过程的录波文件，通过波形回放的方式对电压频率及幅值进行有效的模拟输出。
对时与授时：具备同步触发功能，支持直接接入GPS/BD天线进行对时，也支持IRIG-B,PPS及PTP 1588对时方式并可支持对外输出IRIG-B,PPS及PTP 1588授时信号。
触摸操作：配备10.4⼨高分辨率显示屏，支持触摸操作
技术参数
主要技术指标
1.1. 交流电压源输出
量程：6×130 V(相电压：130v;线电压：220v)，每路130V/60VA
准确度：0.2~2V时，±4mV；2V~120V时，±0.05%
分辨率：1mV
1.2. 输出相位
范围：0~360°
准确度：±0.1°
分辨率：0.1°
1.3. 输出频率
范围：0~3500Hz
准确度：<±0.001Hz(0~65Hz)
<±0.01Hz(65~450Hz)
<±0.02Hz(450~3500Hz)
分辨率：0.001 Hz
1.4. 直流电压源输出
量程：6路，每路0~160V/60VA
准确度：0.2%
1.5. 同步接口
数量：GPS/BD ANT 1个；IRIG-B/PPS光信号2个:1个对时，1个授时；IRIG-B/PPS 电信号 2对：1对对时，1对授时；IEEE 1588 1对
接口类型：GPS/BD ANT,IRIG-B/PPS光信号；IRIG-B/PPS电信号；IEEE 1588
1.6. 无线连接
接口类型：WIFI，4G
1.7. 有线连接（以太网通讯接口）
端口数量：2个
接口类型：百兆LAN口，RJ45
1.8. 供电电源
供电电压：AC/DC 220V，允许偏差：-20%~15%
供电频率：47~65 Hz
1.9. USB接口
数量：2个
1.10. 工作环境条件
工作温度：-10℃~50℃
湿度：≤95%,无凝露
1.11. 其他
重量：8 kg
尺寸：460×436×212(mm)
联机接口：RJ45
显示屏：10.4寸真彩液晶显示屏，带触摸功能
