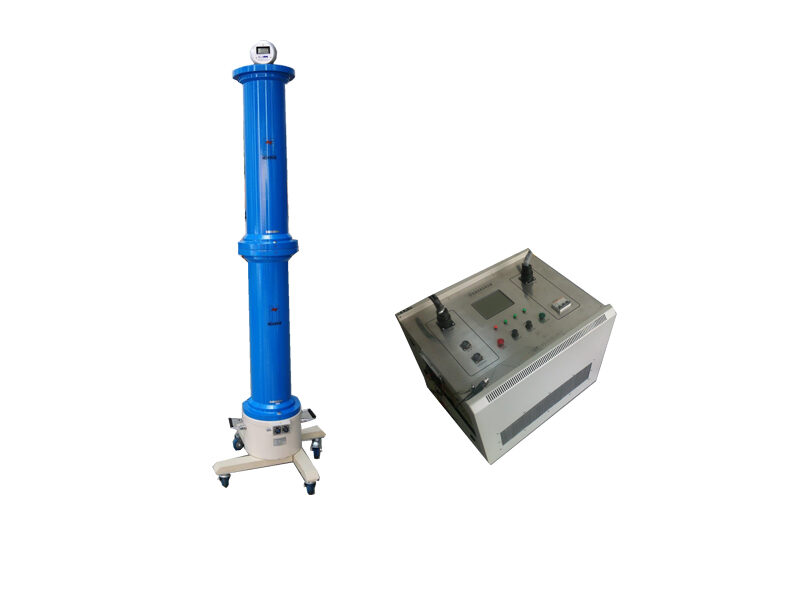

300/500kV/5mA直流高压发生器

型号:NEPRI-ZGF-V
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 产品广泛使用于发电供电部门、输变电工程公司及大型厂矿企业的预防性实验及科研院所作为直流高压稳压电源。

产品特点

  • 采用计算机控制技术,控制测量、保护及显示,显示屏采用大屏幕液晶显示,显示输出极性、输出电压、泄漏电流、过压整定值、计时信息及中文报警提示,有背光;设有计时器,在显示屏上有显示,且计时时间可调节,当计时时间快结束时有声音报警。

产品概述

NEPRI-ZGF-V 直流高压发生器采用计算机控制技术,控制测量、保护及显示,显示屏采用大屏幕液晶显示,显示输出极性、输出电压、泄漏电流、过压整定值、计时信息及中文报警提示,有背光;设有计时器,在显示屏上有显示,且计时时间可调节,当计时时间快结束时有声音报警。

图文介绍

主要功能特点:

1、高压输出额定电压:0~500kV,负极性输出

2、高压输出额定电流:5mA

3、电源容量:2.5kW

4、高压输出**电压:1.1倍额定电压 10分钟

5、电压测量精度:1.0%(满度)±1个字

6、电流测量精度:

(A)低压侧采用自动换档方式,总电流1.0%(满度)±1个字

(B)高压侧为全屏蔽自动换档高精度微安表,采用4 1/2数显表,微安表显示屏采用导电玻璃与金属外壳相连,屏蔽性好,量程范围0~2000~20000uF自动换挡,精度1.0%±1个字

7、采用计算机控制技术,控制测量、保护及显示,显示屏采用大屏幕液晶显示,显示输出极性、输出电压、泄漏电流、过压整定值、计时信息及中文报警提示,有背光;设有计时器,在显示屏上有显示,且计时时间可调节,当计时时间快结束时有声音报警。

8、波纹系数:≤1.5%

9、0.75功能:当进行氧化锌避雷器试验时,按下0.75功能键,电压自动降到75%,精度≤1.0%

10、过压整定误差:≤1.0%,采用软件整定。

11、电压调整率:电源电压在380V±10%范围内变化时,输出电压波动范围不*过1.0%

12、安全保护性能:

过流保护:当高压输出端短路,仪器应立即切断输出,同时仪器不应有损坏

有过流保护,并且有中文报警提示及声音提示

过压保护:当高压输出*过过压整定值时,仪器应立即自动切断输出,这保证试品不会应过压造成损坏

有过压保护,采用菜单式整定,并且有中文报警提示及声音提示

零位保护:电位器应归零才能升压,防止高压端有电压,对人身与仪器造成危害

有零位保护,并且有中文报警提示及声音提示

13、工作方式:间断使用,额定负载30分钟

14、设备部件尺寸、重量:

倍压筒尺寸重量:300kv尺寸:ф260×1200 mm ,200kv尺寸:ф260×800 mm 二节总重量50kg;

中频变尺寸重量:ф480×200 mm 重量65kg(中频变底座装四只脚,装轮子四个。)

机箱尺寸重量:500×550×450 mm 重量35kg

均压环尺寸:ф1500×ф300mm

NEPRI-HV-T型红外线遥测多功能直流高压微安表

技术特点:

1、红外遥测多功能直流高压微安表,可用于多节避雷器不拆导线完成每节避雷器的试验任务。

2、量程0-5mA,精度<1.0%(满度)±1个字,接收角度≤60度,接收距离≤10m。

3、测量单元全屏蔽,显示和红外线发射管全部用导电玻璃封闭后与金属壳相联接。

4、配制专用屏蔽高压引线。

5、接收部分显示值与发射部分显示值完全同步。

6、对于多节110-500KV MOA避雷器停电预试可不拆高压导线完成每节避雷器的直流试验项目。

7、接收部分尾端有一个低压侧泄漏电流引入插座,配有低压侧泄漏电流专用引线。

8、如果一般做泄漏试验时,接收部分默认,只接收高压试品电流。

技术参数

产品型号规格及技术参数

1、高压输出额定电压:0~500kV,负极性输出

2、高压输出额定电流:5mA

3、电源容量:2.5kW

4、高压输出**电压:1.1倍额定电压 10分钟

5、电压测量精度:1.0%(满度)±1个字

6、电流测量精度:

(A)低压侧采用自动换档方式,总电流1.0%(满度)±1个字

(B)高压侧为全屏蔽自动换档高精度微安表,采用4 1/2数显表,微安表显示屏采用导电玻璃与金属外壳相连,屏蔽性好,量程范围0~2000~20000uF自动换挡,精度1.0%±1个字

7、采用计算机控制技术,控制测量、保护及显示,显示屏采用大屏幕液晶显示,显示输出极性、输出电压、泄漏电流、过压整定值、计时信息及中文报警提示,有背光;设有计时器,在显示屏上有显示,且计时时间可调节,当计时时间快结束时有声音报警。

8、波纹系数:≤1.5%

9、0.75功能:当进行氧化锌避雷器试验时,按下0.75功能键,电压自动降到75%,精度≤1.0%

10、过压整定误差:≤1.0%,采用软件整定。

11、电压调整率:电源电压在380V±10%范围内变化时,输出电压波动范围不*过1.0%

12、安全保护性能:

过流保护:当高压输出端短路,仪器应立即切断输出,同时仪器不应有损坏

有过流保护,并且有中文报警提示及声音提示

过压保护:当高压输出*过过压整定值时,仪器应立即自动切断输出,这保证试品不会应过压造成损坏

有过压保护,采用菜单式整定,并且有中文报警提示及声音提示

零位保护:电位器应归零才能升压,防止高压端有电压,对人身与仪器造成危害

有零位保护,并且有中文报警提示及声音提示

13、工作方式:间断使用,额定负载30分钟

14、设备部件尺寸、重量:

倍压筒尺寸重量:300kv尺寸:ф260×1200 mm ,200kv尺寸:ф260×800 mm 二节总重量50kg;

中频变尺寸重量:ф480×200 mm 重量65kg(中频变底座装四只脚,装轮子四个。)

机箱尺寸重量:500×550×450 mm 重量35kg

均压环尺寸:ф1500×ф300mm
