产品用途

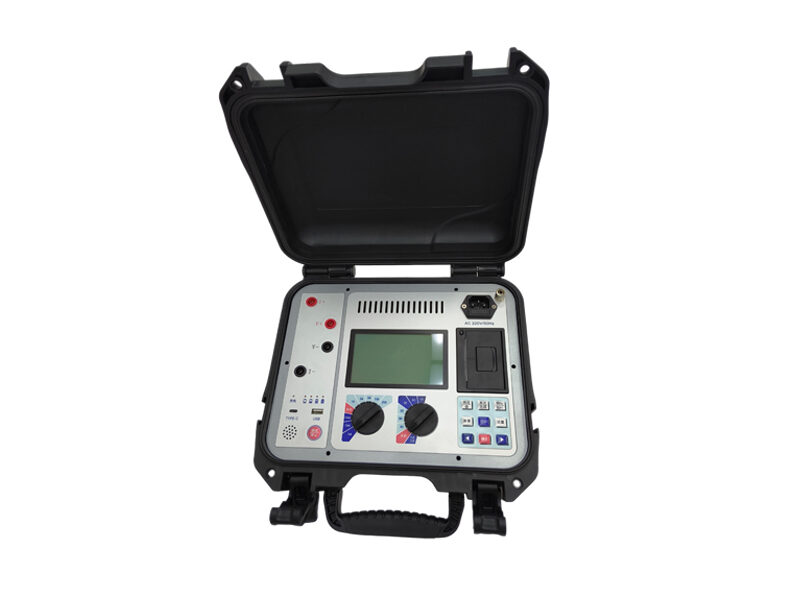

适用于110kV及以下的主变压器、配电变压器和感性负载的直流电阻测量
产品特点
采用全新的锂电池供电，电流挡位多，输出电压高，充磁快，节省测量时间，输出电流可达20A，输出电压可达20V，电阻测量范围可达1mΩ~20kΩ
采用全新电源技术，具有体积小、重量轻、输出电流大、重复性好、抗干扰能力强、保护功能完善等特点。整机由高速单片机控制，自动化程度高，具有自动放电和放电报警功能。仪器测试精度高，操作简便，可实现变压器直阻的快速测量。
产品概述
1) 适用于110kV及以下的主变压器、配电变压器和感性负载的直流电阻测量；
2) 整机由高速芯片控制，自动化程度高，操作简单；
3) 采用全新的锂电池供电，电流挡位多，输出电压高，充磁快，节省测量时间，**输出电流可达20A，**输出电压可达20V，电阻测量范围可达1mΩ~20kΩ；
4) 具有自动判定充磁结束、自动锁定阻值并保存功能，无需人工判断；
5) 可对需要换挡的变压器进行不停机连续测量；
6) 具有自动测量功能，可根据负载自动选择**电流挡位；
7) 保护功能完善，能可靠保护反电势对仪器的冲击；
8) 具备语音播报功能，测试完毕后自动播报电阻值；
9) 具有能量回收功能，可快速降流去磁并回收绕组能量，解除带电风险；
10) 背光LCD显示屏，阳光下更清晰；
11) 自带掉电存储功能，可存储100组历史测试数据，可随时查阅；
12) 配备蓝牙接口，支持BLE4.0协议蓝牙传输；
13) 体积小、重量轻、无需额外供电，适合户外移动作业。
图文介绍
功能特点
1) 适用于110kV及以下的主变压器、配电变压器和感性负载的直流电阻测量；
2) 整机由高速芯片控制，自动化程度高，操作简单；
3) 采用全新的锂电池供电，电流挡位多，输出电压高，充磁快，节省测量时间，**输出电流可达20A，**输出电压可达20V，电阻测量范围可达1mΩ~20kΩ；
4) 具有自动判定充磁结束、自动锁定阻值并保存功能，无需人工判断；
5) 可对需要换挡的变压器进行不停机连续测量；
6) 具有自动测量功能，可根据负载自动选择**电流挡位；
7) 保护功能完善，能可靠保护反电势对仪器的冲击；
8) 具备语音播报功能，测试完毕后自动播报电阻值；
9) 具有能量回收功能，可快速降流去磁并回收绕组能量，解除带电风险；
10) 背光LCD显示屏，阳光下更清晰；
11) 自带掉电存储功能，可存储100组历史测试数据，可随时查阅；
12) 配备蓝牙接口，支持BLE4.0协议蓝牙传输；
13) 体积小、重量轻、无需额外供电，适合户外移动作业。
技术参数
主要技术指标主要技术指标
性能指标 | |
测量范围 | 1mΩ~0.2Ω（20A）；1mΩ~0.5Ω（10A）；10mΩ~2Ω（5A）； 10mΩ~10Ω（2A）；10mΩ~20Ω（1A）；1Ω~200Ω（100mA）；10Ω~2kΩ（10mA）；100Ω~20kΩ（1mA） |
测试精度 | +（示值*0.2%+1μΩ） |
*小分辨率 | 0.1μΩ |
测试时间 | 单相15min 指可以连续不间断测试15min |
测量次数 | ≥100次（100 mΩ负载10A放电模式、5min持续时间算起） |
存储深度 | 100次历史数据 |
仪器参数 | |
额定功率 | 单相**80W |
输出电压 | 20V(Max，当电流小于1A时) |
输出电流 | DC 1mA/10mA/100mA/1A/2A/5A/10A/20A 可调 |
电池容量 | 5Ah |
显示方式 | 段码液晶屏（有背光） |
保护功能 | 过流及短路保护 |
过热保护：电池过热及功率器件保护 | |
电池过放保护 | |
附加功能 | 一键自动测量，自动判定稳定电阻值 |
支持单相模式计算不平衡度 | |
自动量程（挡位）转换：支持自动确定合适量程（挡位） | |
连续测量：可对多挡位的变压器，不停机直接多次测量 | |
能量回收：测试完毕后将变压器绕组中剩余能量回收*电池（绿色环保） | |
语音播报功能：测试数据自动语音播报 | |
蓝牙数据传输：支持BLE4.0协议蓝牙传输 | |
外形尺寸 | 310mm*288mm*168mm（长*宽*高） |
重量 | 4.5kg |
附件 | |
测试线 | 黄绿红黑各1根，导线截面积4mm2+4mm2，长度5m |
电源线 | 品字插头 |
标准电阻 | 标准测试电阻1只 |
