产品用途
操作界面简洁直观，对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试。
产品特点
继电保护测试仪体积小，重量轻便，轻便型继电保护测试仪;
采用了大量**技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便；

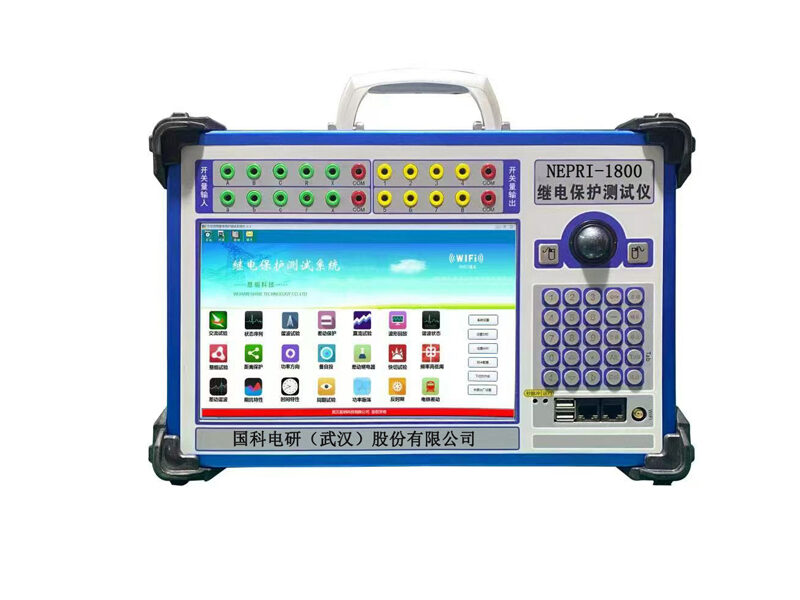

产品概述
本产品采用10.1"真彩液晶屏，搭载工控机一体化设计，软件采用模块化编程设计，功能丰富、操作界面简洁直观，对线路保护、母线保护、变压器保护、发变组保护等各种微机保护装置以及备自投等装置进行测试。
图文介绍
l 电压电流输出灵活组合 *多输出6相电压6相电流，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
l 新型高保真线性功放 输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能稳定。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
l 高性能主机 输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小，线性好。采用了大量**技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
l 软件功能强大 可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
l 具有*立专用直流电源输出 装置设有一路110V 及 220V专用可调直流电源输出。
l 开关量接点丰富 有10对开入和8对开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
l 接口完整 带有两个USB口和网口，可与计算机及其它外部设备通信，设置的GPS接口可实现双机同步测试。
l 完善的自我保护功能 散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。
l 轻小型高集成单机和一体化结构 采用了大量高科技精心设计的*轻小型结构，使得整机极其小巧轻便。
技术参数
额定参数
交流电流输出
相电流输出时每相输出（有效值） 0～30A 输出精度 0.1级
相电流长时间允许工作值（有效值） 10A
相电流**输出功率 200VA
频率范围（基波） 0～1200Hz
谐波次数 1～24 次
直流电流输出
电流输出 0～±10A / 每相 输出精度 0.2级
**输出负载电压 10V
交流电压输出
相电压输出（有效值） 0～120V 输出精度 0.1级
线电压输出（有效值） 0～240V
相电压 / 线电压输出功 80VA / 100VA
频率范围（基波） 0～1200Hz
谐波次数 1～24次
直流电压输出
相电压输出幅值 0～±160V 输出精度 0.2级
线电压输出幅值 0～±320V
相电压/ 线电压输出功率 70VA / 140VA
交流相位输出
输出范围 0-360°
输出精度 ±0.1°
开关量
10对开关量输入
空接点 “0”：≤10kΩ； “1”：≥20 kΩ
电位接点接入 “0”：0 ～ +6V； “1”：+11 V ～ +250 V
8对开关量输出 DC：250 V／0.5 A；AC：250 V／0.5 A
时间测量范围
0.1ms ～ 9999s ， 测量精度 ＜0.1ms
体积重量
350mm*232.5mm*180mm ，11.7kg
