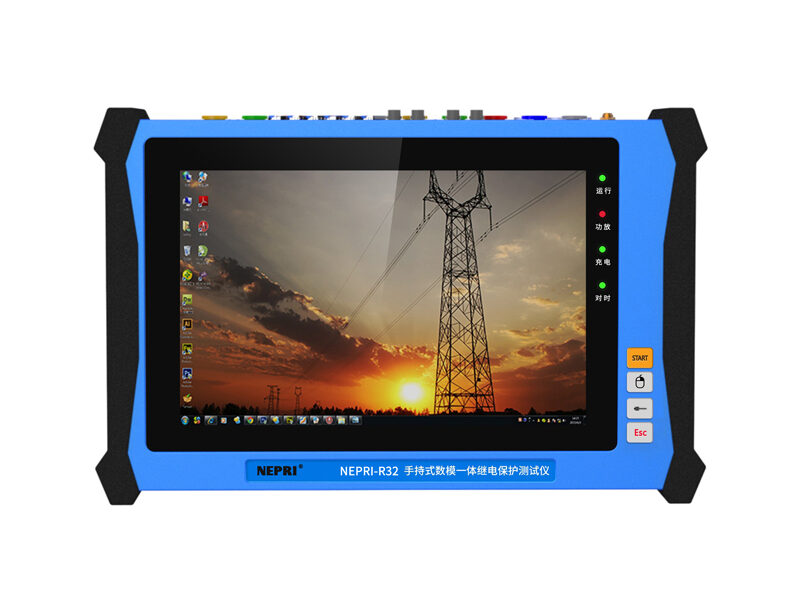

手持式数模一体式微机继电保护测试仪

型号:NEPRI-R32
分类 国货精品 > NEPRI > 二次回路及继电保护 适用行业 固态变压器 、 工控设备仪器仪表 、 电线电缆线束 摘要 二次回路及继电保护
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 适用于常规变电站、智能变电站、发电厂以及配电网等用户的二次运维检修调试工作。

产品特点

  • 电流电压输出精度达 0.05%,波形光滑,稳定性好,满足合并单元测试要求;

  • 手持式设计,体积小,重量轻,整机重量3kg,携带方便

产品概述

NEPRI-R32手持式数模一体继电保护测试仪是NEPRI自主研发的手持式测试仪器,该设备运用电源和数字电子技术,采用微型高精度电流和电压放大器模块,内置大容量锂电池组供电,具有输出精度高、体积小、重量轻等特点,仪器采用高清全触屏操作,测试功能丰富,适用于常规变电站、智能变电站、发电厂以及配电网等用户的二次运维检修调试工作。

图文介绍

技术特点

电流电压输出精度达 0.05%,波形光滑,稳定性好,满足合并单元测试要求;

手持式设计,体积小,重量轻,整机重量3kg,携带方便;

采用10.1寸高清电容触摸屏,触屏操作,操作方便快捷;

内置锂电池组供电,并具有应急电池插口,可外接备用电池工作;也支持外接“充电宝”供电。

三相1A电流持续输出时间可大于4小时,待机时间大于10小时;

仪器采用嵌入式Linux操作系统,相比Windows CE操作系统,运行更稳定;

测试软件模块适应Linux操作环境,更适合于触摸操作,参数输入和各种控制功能简单易用,方便快捷;

具备模拟量、数字量以及 SV/GOOSE 数模混合输出,满足“模拟量+GOOSE”的保护装置测试要求;

具备合并单元角差比差测试、智能终端 GOOSE 跳闸时间测试功能

强大的SV和GOOSE报文分析能力,具有报文分析仪的功能;

具有SCD文件比对及SCD文件图形化展示功能;

具备智能终端 GOOSE 跳闸时间测试

具备 ST 或 LC 光口的光功率测试功能

具备多机同步输出功能,无线 WiFi 通讯控制, 远程 4G 通讯控制

丰富的保护测试功能,具备手动测试、状态序列、谐波叠加、整组试验、低周减载、低压减载、距离、零序、过流、比率差动、谐波制动等继电保护专项测试模块

强大的异常工况处理能力,具备电压源短路、电流源开路、过热及信号失真检测报警

采用低功耗设计,运用PWM温度控制系统,实现仪器内部温度控制;

具有自动升级功能,可直接使用U盘升级;

自动生成测试报告,通过U盘进行拷贝存档。

技术参数


主要技术参数

交流电流

量程: 4×0~12A/相

准确度: (0A~0.2A)<士 0.1mA; (0.2A~12A)±0.05%

分辨力: 1mA

输出功率 Pmax:4×12A/相≥20VA/相

电流上升下降时间: <100us

总谐波失真度: <0.1%(0.2A ~lmax)

频率: 10Hz ~1kHz

幅频特性: ≤+0.05%~+0.5%(10Hz~1kHz)

输出时间: ≤12A,连续输出

异常工况报警: 过热、过载、失真、开路自动检测并告警

交流电压

输出范围: 4×0~130V/相

准确度: (0v~4V)<±2mV; (4V~130V)±0.05%

分辨力: 10 mV (10V~130V)

输出功率 Pmax:4×130V/相≥35VA/相

电压上升下降时间: <100us

总谐波失真度: ≤0.1%(2V~130V)

频率: 10Hz ~1kHz

幅频特性: ≤+0.05%~+0.5%(10Hz~1kHz)

输出时间: 额定条件下,连续输出

异常工况报警: 过热、过载、失真、短路自动检测并告警

电流电压同步误差: ≤10us

频率

正弦信号: 10Hz~1000Hz;<1mHz (10Hz~450Hz)

准确度:<10mHz (450 Hz~1000Hz)

分辨力: 0.01Hz

输出特性: 能叠加 2~21 次任意幅值<小于额定值谐波

相位

相角范围: 0 到 359.99°

准确度: ±0.1°

分辨率: 0.01°

光纤以太网

接口数量: 4 对

接口类型: LC 接口

通信协议: IEC61850-9-2 、GOOSE

光纤串行接口

数量: 4 个(2 对收发)

接口类型: ST 接口

通信协议: IEC60044-8 、IRIG-B

直流电流

输出范围: 4×0~10A/相

准确度: (0A~0.2A)<±1mA; (0.2A~10A)±0.5%

分辨力: 1mA

直流电压

输出范围: 4×150V/相

准确度: (0v~2V)<±2mV; (2V~150V)±0.2%

分辨力: (0v~10V)1mV , (10V~150V)10mV

开入量

数量: 4 对

开入特性: 4 对开入接点自适应空节点或带电位;带电位接点翻转电平20~250v (DC) 电气隔离: 4 对开入电气隔离

开出量

数量: 4 对

类型: 4 对快速开出接点(响应时间<100us)

直流容量: Vmax: 300v (DC) /lmax: 0.3A

电以太网接口

数量: 2 个

接口类型: RJ45

通信协议: MMS 、TCP/IP

USB 接口 数量: 2 个

同步接口

GPS :1 个, 内置 GPS 接收模块

IRIG-B:1 个, ST 接口

电 B 码/PPS 对时: 1 对对时, 1 对授时,凤凰接线孔座

供电电源

输入(AC):100-240V~50-60Hz 1.5A

输出(DC):17V—5A

锂电池供电: 内置大容量锂电池组

外置电源供电: 支持外接&ldquo;充电宝&rdquo;电池组供电

HDMI 视频接口

HDMI 视频接口:1 个。可通过 HDMI 接口将装置界面镜像*投影中,方便装置操作的 学习与智能变电站测试培训

机械尺寸及重量

显示屏: 10.1 寸电容液晶显示屏(触摸屏)

尺寸: 317mm *243mm*86mm (W×H×D)

重量: 3.20kg
