便携式电量记录分析仪

型号:NEPRI-7128
分类 国货精品 > NEPRI > 发电机及涉网检测设备 摘要 发电机及涉网检测设备
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 一次调频试验以连续录波方式记录并监测模拟电网频率的阶跃/扰动,以及被控量的调节过程,并生成连续的被控量目标期望值

产品特点

  • 一次调频试验:一次调频试验以连续录波方式记录并监测模拟电网频率的阶跃/扰动,以及被控量的调节过程,并生成连续的被控量目标期望值。

  • 新能源并网检测: 按相应国标进行风电场、光伏电站接入电网的功率特性及电能质量测试,包括10%功率区间的10min序列的计算统计、1min和10min功率变化量的计算等。

  • 电能质量分析: 依照GB/T 17626.7采用同步采样模式,计算频率偏差、电压偏差、不平衡、闪变,以及谐波(群)、间谐波(群、子群)等稳态电能质量参数,并进行统计、记录

产品概述

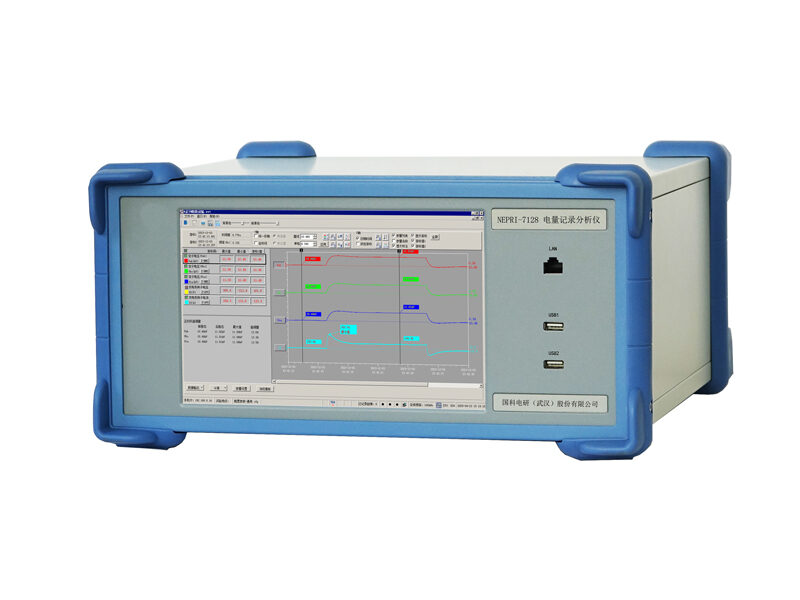

NEPRI-7128便携式电量记录分析仪是集成了电气试验、故障录波、综合电力监测功能的便携式仪器,采用一体机结构,内置高性能的处理、采集、运算和通讯组件,实现了**的数据处理能力,可用于电力系统各个环节的稳态测量和暂态记录分析。

便携式电量记录分析仪配置了多种模拟通道,全部采用电气隔离技术,直流通道隔离耐压达DC6000V;模拟通道类型包括交流电压、交流电流、直流电压、直流电流、转速信号等,覆盖了电力系统各个环节的电气信号类型。开关输入信号类型包括有源、无源两种。开关输出信号为继电器节点。

便携式电量记录分析仪模拟通道具有多档量程,以适应不同的测量需求,用户可通过软件设置档位。根据电力系统信号的特性,模拟通道设计了特有的贝塞尔滤波器和抗混叠滤波器。贝塞尔滤波器在测量时域信号时能****地减少相位失真,适合需要保持信号波形形状的应用。抗混叠滤波器则在测量谐波高频信号时会更准确。

便携式电量记录分析仪具备功能完备的集成软件,包括了录波、试验、监测、长时记录等功能,还可定制一次调频试验、新能源并网检测,电能质量分析、逆变器效率测试试验的功能。配套提供的远程机(上位机)软件可通过局域网与便携式电量记录分析仪连接,实现设备的远程操作。

图文介绍

便携式电量记录分析仪主要功能包括:

u 实时监测:便携式电量记录分析仪接入了18/24路模拟量、16路开关量。实时显示波形、谐波、矢量图、IEC104遥测量,并实时计算模拟量有效值、派生量(频率、有功、无功、功角、零序、负序等)。

u 发电机电气试验:多种发电机特性测试试验项目,包括发电机空

载试验、短路试验、频率特性、进相试验、甩负荷试验、转子交流阻抗、同期装置校验、一次调频等,以及励磁调解器的各项试验,例如阶跃试验、灭磁试验、零起升压试验等。

u 故障录波:具备完整的故障录波器功能,按预定义的故障判据监

测实时信号,在符合判据时启动波形录制。可在电力系统发生故障时,自动准确地记录故障前、后过程的各种电气量的变化过程。

u 长时录波:长时间连续记录模拟量的波形和有效值、开关量状态。

*长可记录180天,**可选采样频率为10kHz。

u IEC104遥测:为完成AGC/AVC/SVG/SVC等设备的测试,配置了

IEC104遥测量读取功能,可读取AGC装置的控制量设定值,如功率设定值、电压设定值等,以进行装置的性能评测。

便携式电量记录分析仪定制功能包括:

u 一次调频试验:一次调频试验以连续录波方式记录并监测模拟

电网频率的阶跃/扰动,以及被控量的调节过程,并生成连续的被控量目标期望值。

u 新能源并网检测: 按相应国标进行风电场、光伏电站接入电网

的功率特性及电能质量测试,包括10%功率区间的10min序列的计算统计、1min和10min功率变化量的计算等。

u 电能质量分析: 依照GB/T 17626.7采用同步采样模式,计算频

率偏差、电压偏差、不平衡、闪变,以及谐波(群)、间谐波(群、子群)等稳态电能质量参数,并进行统计、记录。

u 逆变器效率测试:通过测量逆变器的输入和输出电流、电压和功

率等参数,计算出逆变器的功率效率,能量效率,PV系统效率PR,并进行统计、记录。

技术参数

主要技术指标

常规参数

硬件

配置

显示屏

10.1" TFT;分辨率:1280×800

存储

硬盘200GB,内存4GB

通讯接口

1个10/100M接口、2个USB接口

通 道 数

模拟量

18路/24路可选

开关量

16路

派生量

64路

输入通道

量程档位

2/4档量程

同步采样

256点/周波,即12.8kHz@50Hz

定频采样

10k,20k,50k,100kHz可选

安全性

电气隔离耐压DC6000V

工作电源

交流电源

额定电压:单相220V,50Hz,允许偏差-15%~+15%

直流电源

额定电压:220V,允许偏差-15%~+15%

结构

机箱尺寸(mm)

453(宽) ×235(高)×425(深)

重量

24kg(含铝合金包装箱)

环境

工作温度

0~+60℃,相对湿度5~95%

存储环境

-40~+85℃,湿度95rh%以下(不凝结)

2.2 模拟通道

模拟通道的技术参数如表2.2.1所示:

表2.2.1模拟通道技术参数表

技术

指标

A/D分辨率

16位

有效值准确度

电压通道

电流通道

电流钳通道

0.2%

0.2%

参考电流钳精度

信号

类型

交流信号

用RMS(均方根)算法计算有效值

直流信号

用平均值算法计算有效值

转速信号

处理并提取过零点信息,计算转速、功角等参量

4~20mA信号

用平均值算法计算有效值

测

量

范

围

电压通道

AC 0~1500V

DC 0~±2000V

电流通道

DC 0~20mA

电流钳通道

参考电流钳测量范围

转速通道

光电传感器或涡流传感器;1:1或1:60

电流钳型号参数如表2.2.2所示:

表2.2.2 电流钳型号参数表

型号

信号类型

测量范围

测量精度

CA系列

CA-10A

AC

0~10A

0.2%

CA-100A

0~100A

CA-200A

0~200A

CA-500A

0~500A

CA-1500A

0~1500A

CD系列

CD-150A

AC/DC

AC 0~100A

1%

DC 0~±150A

CD-500A

AC/DC

AC 0~350A

DC 0~±500A

CD-1500A

AC/DC

AC 0~1000A

DC 0~±1500A

CR系列

CR-500A

AC

0~500A

1%

CR-1kA

0~1000A

CR-3kA

0~3000A

模拟通道的模块型号参数如表2.2.3所示:

表2.2.3 模拟通道模块型号参数表

型号

通道号

信号类型

通道量程

PMRS1001

第1通道

AC电压

AC:50V、150V、500V、1500V

第2通道

第3通道

PMRS1002

第1通道

AC/DC电流钳

参见“表2.2.2”

第2通道

第3通道

PMRS1003

第1通道

AC/DC电压

AC:35V、140V、700V、1400V

DC:±50V、±200V、±1000V、±2000V

第2通道

第3通道

PMRS1004

第1通道

低压信号

AC:3.5V、7V、35V

DC:20mA、±5V、±10V、±50V

第2通道

第3通道

PMRS1005

第1通道

低压信号

AC:1.4V、14V、70V

DC: ±400mV、±2V、±20V、±100V

第2通道

第3通道

PMRS1006

第1通道

低压信号

AC:7V、35V

DC: 20mA、±400mV、±10V、±50V

第2通道

第3通道

PMRS1007

第1通道

转速信号

/

第2通道

低压信号

DC:20mA、±100mV

第3通道

便携式电量记录分析仪标配的模块参数如表2.2.4所示:

表2.2.4标配的模块参数表

模拟通道数量

模块

数量

模块

序号

模块

型号

通道量程

18路

6

1

PMRS1003

AC:35V、140V、700V、1400V

DC:±50V、±200V、±1000V、±2000V

2

PMRS1002

配套电流钳

3

PMRS1003

AC:35V、140V、700V、1400V

DC:±50V、±200V、±1000V、±2000V

4

PMRS1002

电流钳

5

PMRS1007

转速、DC:20mA、±100mV

6

PMRS1006

AC:7V、35V

DC: 20mA、±400mV、±10V、±50V

24路

8

1

PMRS1003

AC:35V、140V、700V、1400V

DC:±50V、±200V、±1000V、±2000V

2

PMRS1002

配套电流钳

3

PMRS1003

AC:35V、140V、700V、1400V

DC:±50V、±200V、±1000V、±2000V

4

PMRS1002

配套电流钳

5

PMRS1007

转速、DC:20mA、±100mV

6

PMRS1003

AC:35V、140V、700V、1400V

DC:±50V、±200V、±1000V、±2000V

7

PMRS1006

AC:7V、35V

DC: 20mA、±400mV、±10V、±50V

8

PMRS1006

AC:7V、35V

DC: 20mA、±400mV、±10V、±50V
