可同时对全波、基波、谐波进行**的测量和计算。
产品特点
同时实时显示全波基波的U、I、P、Q、VA、相角，以及谐波的合成U、I、P、Q、VA和百分比，U、I的正序、负序及零序含量，谐波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及谐波PF。

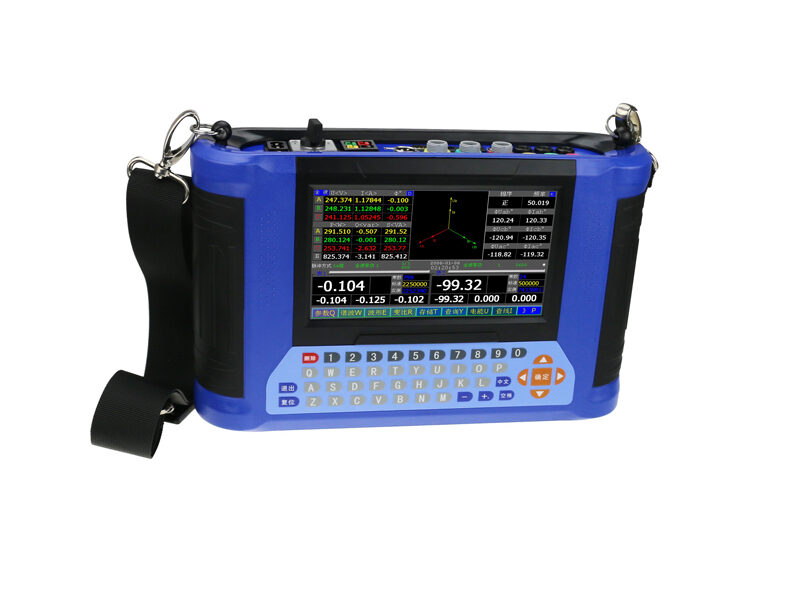

产品概述
利用新的科技进步，仪器实现了****的功能。可同时对全波、基波、谐波进行**的测量和计算。
高效的触摸界面，使得在复杂界面下，也可清晰的选择您感兴趣的内容。如果您只想简单的测试，和以前的仪器操作一样简单。如果您对谐波感兴趣，我们测试了全部的谐波参数。
对于谐波测量，大多认为没有什么用处。我们正在撰写一份资料，将复杂的谐波，以通俗的方式展现给您，特别是对计量的影响的测试，做了详细的说明。即使您不懂艰涩的数学，只要您有起码的电工知识，就可以明白原来谐波测试这么简单，不需要去看上千个数据。
图文介绍
基本功能
1 同时计算全波、基波、谐波全部参数。在校验界面，同时实时显示全波基波的U、I、P、Q、VA、相角，以及谐波的合成U、I、P、Q、VA和百分比，U、I的正序、负序及零序含量，谐波的PH+、PH-、PH+/P基%、PH-/ P基%、全波PF、基波PF及谐波PF。
2 校验方式包括全波有功、全波无功、基波有功、基波无功、基波视在、全波视在、谐波有功等7种方式。可校验全波表、基波表、谐波表的有功电能准确度及全波表、基波表的无功电能准确度。也可校验视在电能表的准确度。
3 可选任意一次谐波或多次谐波，计算合成的U、I、P、Q、VA和百分比，以及谐波有功电能。
4 可单*同时分析三相的谐波的各次U、I、P、Q、VA的含量及测量值，显示51次谐波+PH、谐波-PH及占基波的百分比，以确定正反向谐波有功对计量的影响量。
5 全波无功为基波和各次谐波无功的代数和。避免以往的90度移相法，在谐波下无功计量错误的情况。可按被测电能表的测量带宽，选择谐波次数。
6 可同时检测两路被检脉冲，同时检测的被检脉冲的常数、工作方式及脉冲个数可完全不同。
7 过载2.4倍，所有测量点保证0.05%的准确度，保证CT二次额定电流为1A时的测量指标。500倍电流范围保证计量指标；
8 500倍电流范围保证计量指标，10000倍电流显示范围。*小1mA 启动电流。高供高计时，空载也可识别接线。
9 电能累积功能可以校验没有电能脉冲输出的电能表。
10 显示矢量图、可识别三线48种，四线96种错误接线以及CT二次交叉接线。
11 采用7寸 16:9 工业级TFT宽彩触摸屏。仪器的每一个功能都是一屏显示，不用翻屏就能看见每一个功能的全部参数。让用户使用时一目了然。
12 仪器在不接入电压、电流信号的情况下，在办公室就可模拟现场的各种接线，得出相应的接线结果及更正系数。此功能，可作为培训查线的工具使用，提高现场工作人员的查线技能。
13 仪器内可产生0.05A-5A的实际电流信号加到5A钳上，以测量钳表的误差。解决了5A钳在使用时间长了以后误差变化的问题。可随时了解钳表的闭合情况，提醒工作人员清洁钳口。在更换5A钳时，可将误差修正到0.2级。
14 自动录入电能表号码（选配功能）支持条形码扫描枪，自动录入电能表编码。
15 利用485或红外光电头，读取多功能电能表尖、峰、平、谷、总的有功无功底数，读常数及校时。支持国标DL645规约DL645-1997和DL645-2007。（选配功能）
16 仪器内带2G电子盘
17 可带3寸现场打印机，电池供电，直接将彩色屏幕图像转换为黑白后打印。
18 带5A、100A、500A、1000A钳表，直接测量低压电流互感器的变比及变比的误差。
19 显示A、B、C三相电压、电流的波形。
20 工作电源输入范围55V-600V。三相电压输入工业插座的额定电压为600V。工业级开关切换外接市电和三相电压作为工作电源。
21 所有现场需要输入的参数和下装的数据均可由用户自由定义。可下装5000个用户的数据。
22 可将当前屏幕存储到优盘。
23 具有温湿度测量功能(需配温湿度传感器)。
24 具有USB接口，连接优盘，形成*大型空间，方便数据拷贝。
25 触摸屏加按键操作，输入键盘采用电脑键盘排列方式排列。也可使用USB接口的PC电脑键盘。
26 可通过仪器USB接口与PC机进行对时。
27 平板电脑可直接控制仪器，操作界面和仪器相同。
28 电压测量插座和电源切换开关为工业级，可在600V下使用。（普通的市电用开关为250V，在380V时为*范围使用，存在安全隐患）
29 高安全设计。市电插座、电压测量插座、电流输入、电流钳输入之间分别隔离，耐压4kV。
30 电能脉冲输入保护。可在输入高压时，自动保护，并在仪器上显示提示信息。在改正错误后，点击界面即可复位保护。
31 5A钳自修正功能：仪器内产生5A的电流信号加到5A钳上，以测量钳表的误差。
32 采用5颗低功耗ARM芯片，全部运算能力大于1GIPS，同时计算51次谐波和全波的全部参数。
33 采用成熟的正版WINDOWS CE操作系统，稳定可靠。
几种常见的接线方法：

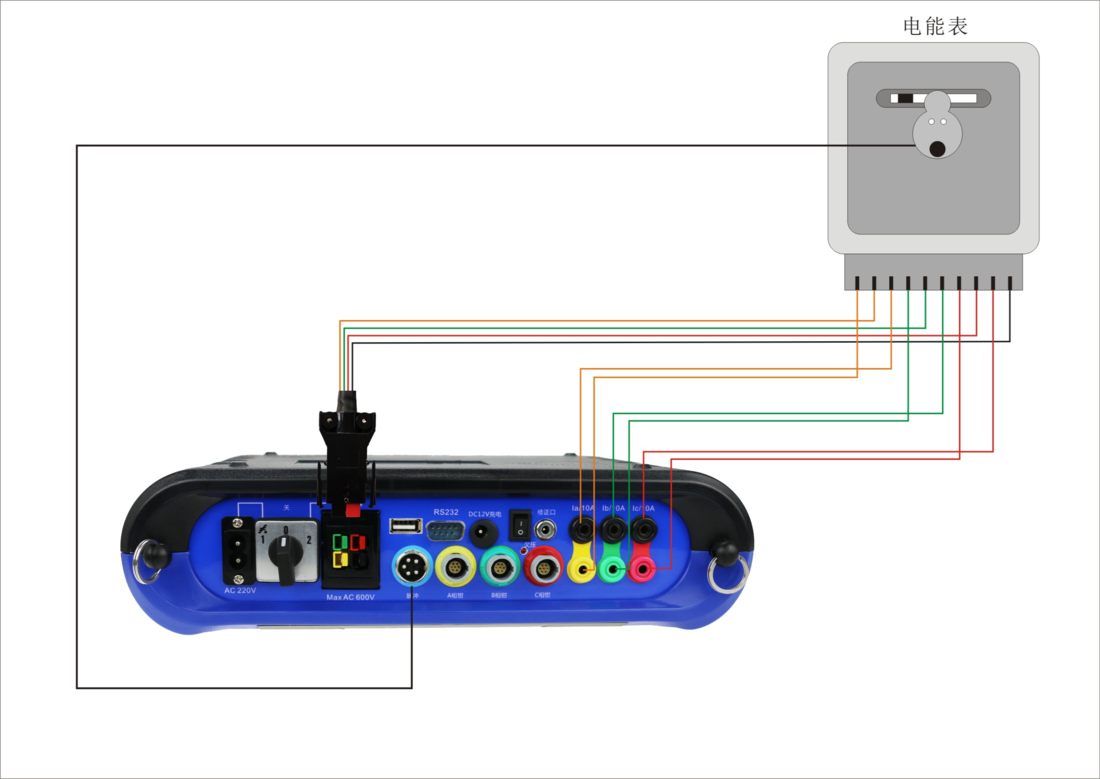

A 三相四线端子接线法：

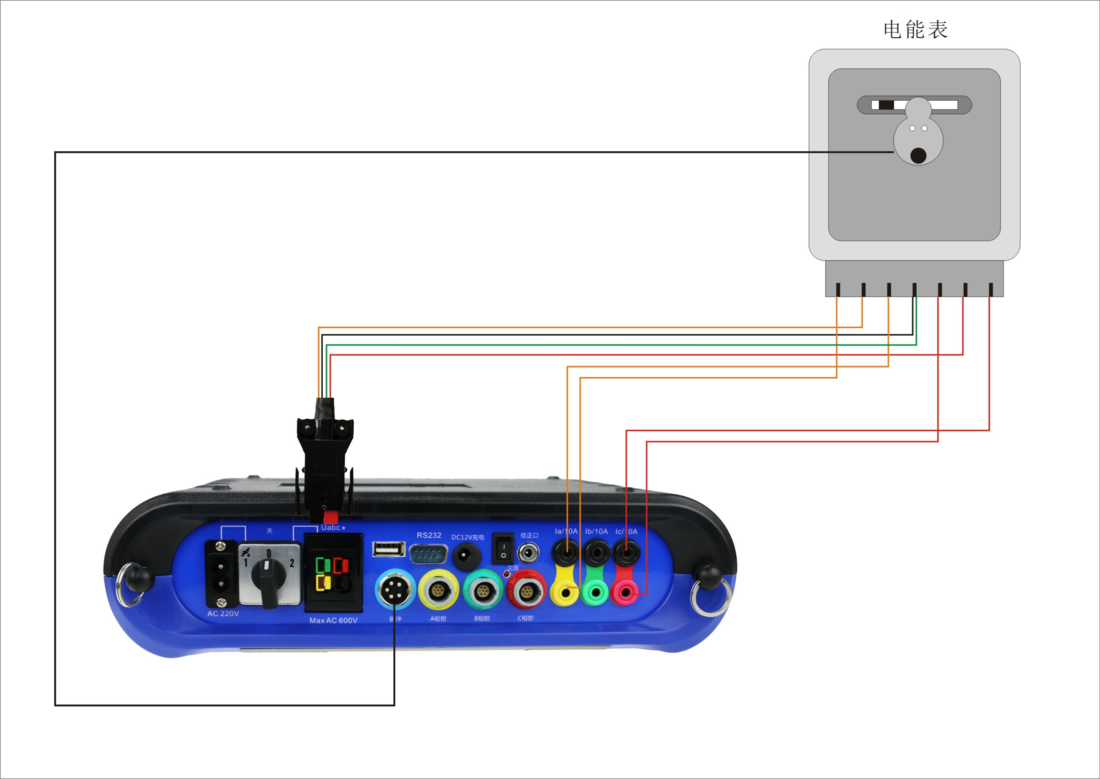

B 三相三线端子接线法：(B电压可以悬空)

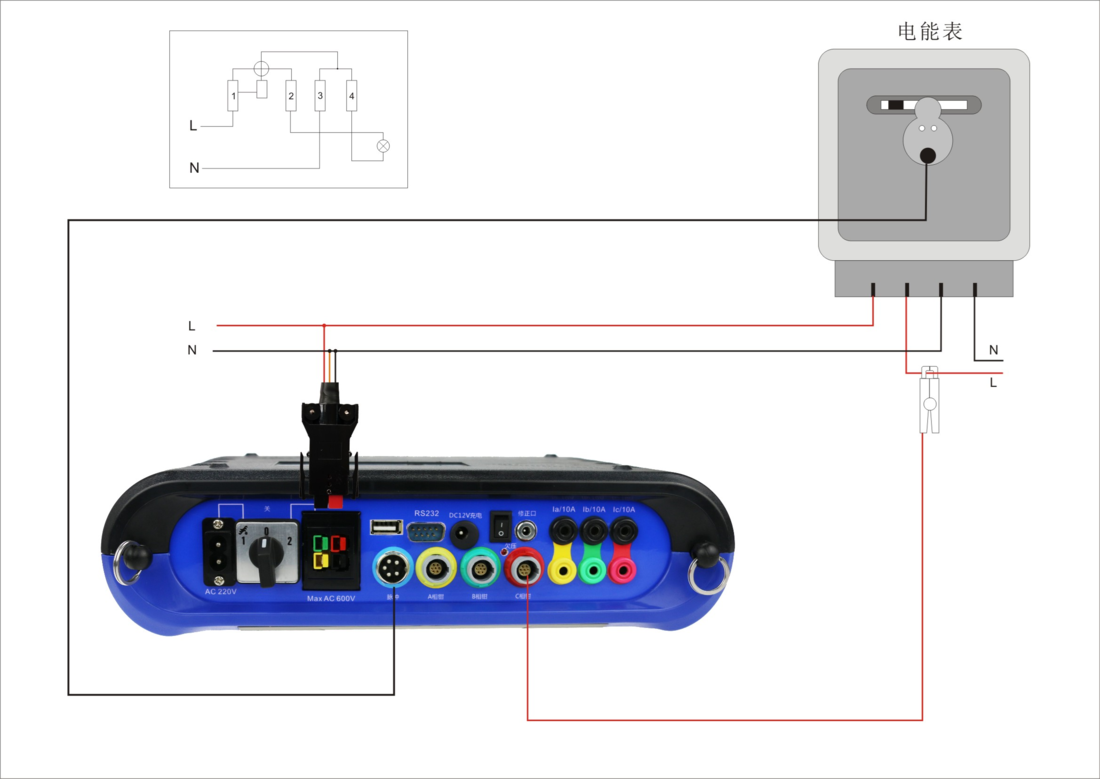

C 单相端子接线法：

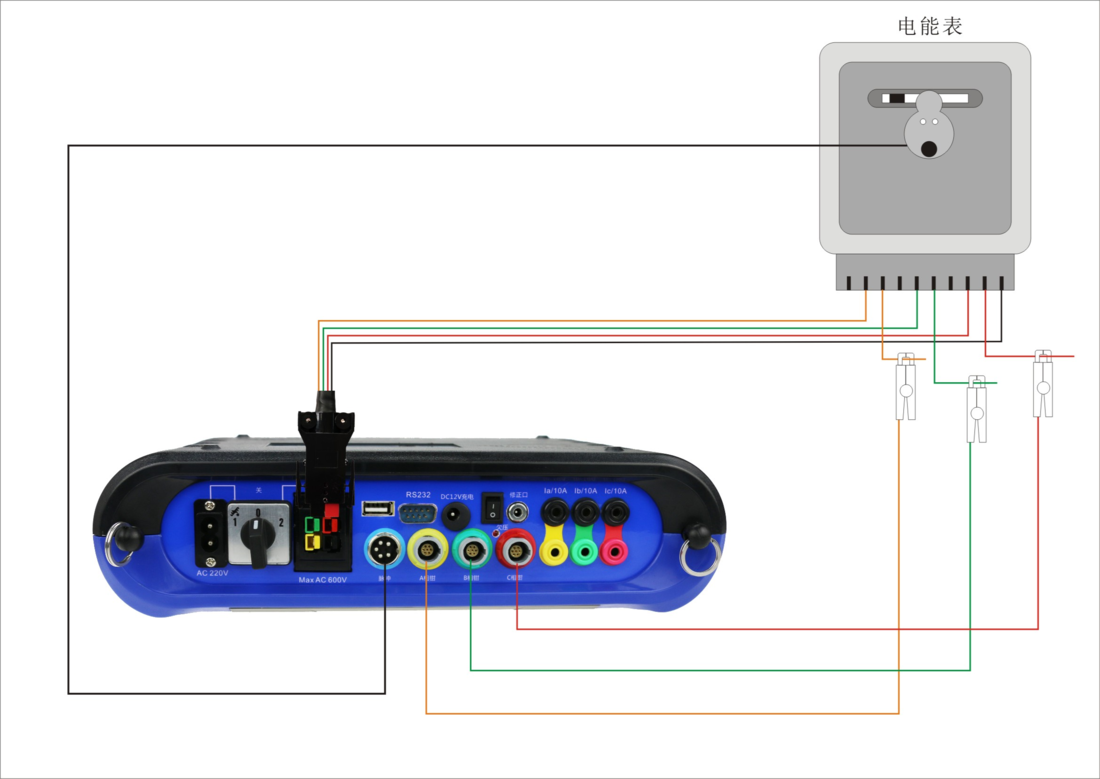

D 三相四线钳表接线法：

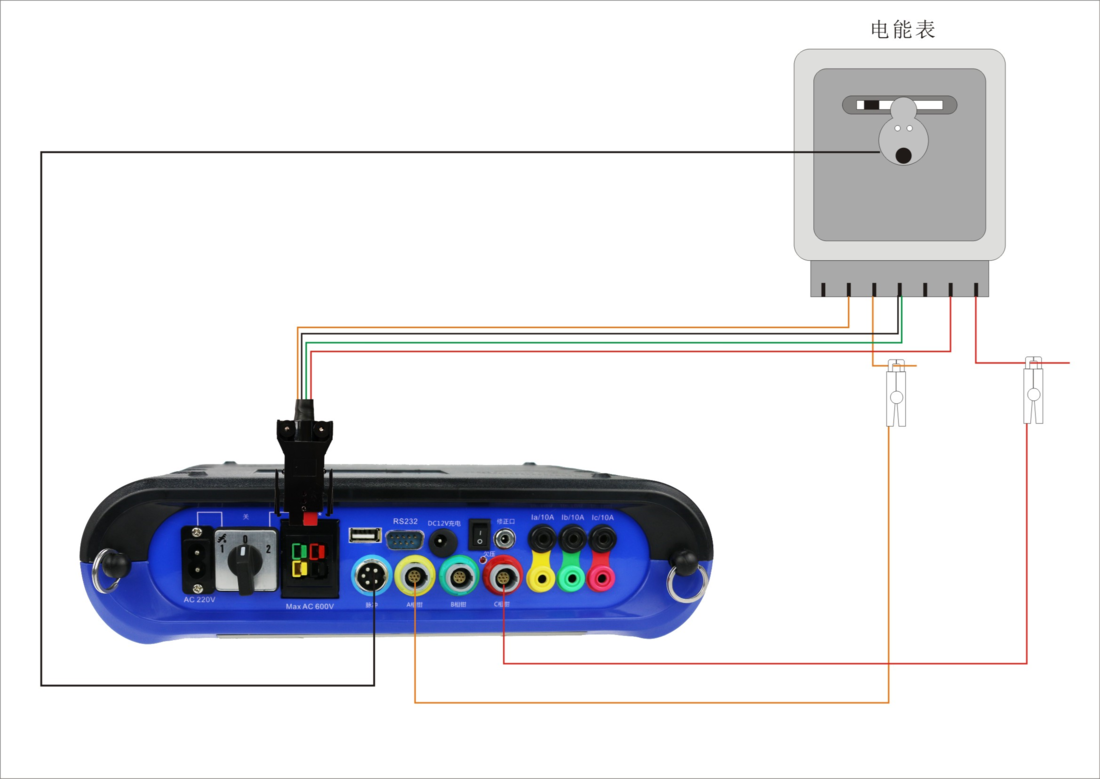

E 三相三线钳表接线法： （B电压可以悬空）
F 单相钳表接线法：
技术参数
电 压 | 保证误差范围 | 25-600V | |
启动测量值 | 0.5V | ||
额定值 | 440V | ||
误差等级 | ±0.05% | ||
电 流 | 端子 | 额定Ie | 5A |
范 围 | 0.025A-12A | ||
钳表 | 额定Ie | 5A、100A、500A、1000A | |
范 围 | 0.5%Ie—2.4Ie | ||
启动电流 | 0.02%Ie | ||
输入频率范围 | 45-65Hz | ||
频率测量误差 | ±0.01Hz | ||
相位测量范围 | -180°- 180° | ||
**相位误差 | ±0.1° | ||
谐波百分比、谐波电工参数、谐波电能测量次数 | 2-51次 | ||
脉冲常数 （注：Ie--额定电流） | 低频输出 (三档) | 5A | 3600P、36000P、360000P/kWh(kvarh、kVAh) |
其它 | 3600P、36000P、360000P *(5/Ie)P/kWh (kvarh、kVAh) | ||
内部高频 | 5A | 1.8x109 P/kWh | |
其它电流档位 | 1.8x109 *(5/Ie)P/kWh | ||
**脉冲输入频率 | 50kHz | ||
5A端子 | 全波基波 kWh、P、U、I | ±0.05% | |
全波基波 Kvarh、Q、VA、VAh | ±0.2% | ||
谐波 U、I、P、Q、S | ±0.2%H （H=1+0.01k K=2-51） | ||
5A钳表 | 全波基波 kWh、P、U、I | ±0.2% | |
全波基波 Kvarh、Q、VA、VAh | ±0.2% | ||
谐波 U、I、P、Q、S | ±0.5% H （H=1+0.01k K=2-51） | ||
自检电流循环输出电流 | 0.05A,0.1A,0.25A,0.5A,1A,2.5A,5A | ||
自检误差（线性和角差） | ±0.1% | ||
大电流钳 | 全波基波 kWh、P、U、I | ±0.5% | |
全波基波 Kvarh、Q、VA、VAh | ±0.5% | ||
谐波 U、I、P、Q、S | ±1.0% H （H=1+0.01k K=2-51） | ||
其 它 | 变比测量 | ±0.5% | |
电压影响 | < ±0.01% | ||
频率影响 | < ±0.01% | ||
温度影响 | < ±0.005%/℃ | ||
24小时变差 | < ±0.01% | ||
谐波影响 | < ±0.01% | ||
可充电电池 | 11.1V 3000mAh | ||
耐压（电压电流测量及电源与低压端子之间） | 4.0 kV | ||
电快速瞬变脉冲群 | 4.0 kV | ||
浪 涌 | 4.0kV（共模），2.0kV（差模） | ||
开机稳定时间 | <3分钟 | ||
环境温度 | -25℃-+45℃ | ||
相对湿度 | 40%-95% | ||
工作电源 | AC 55V - 600V | ||
功 耗 | < 9W | ||
外形尺寸 | 275mm * 196mm * 78mm | ||
重 量 | < 1.5 kg | ||
