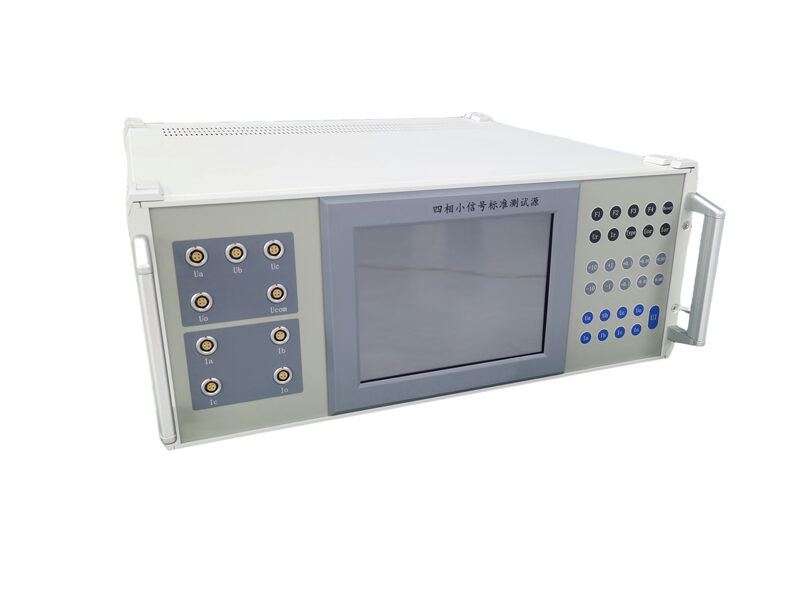

四相小信号标准测试源

型号:NEPRI-6559
分类 国货精品 > NEPRI > 互感器检测和计量仪器 适用行业 工控设备仪器仪表 、 移动电源储能设备 、 动力电池检测 摘要 互感器检测和计量仪器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品用途

  • 主要用于电子式一二次融合用配电自动化终端(FTU)的测试和校准。也可以用于其它小信号测量终端的测试和校准

  • 可以同时输出八路小电压信号,分别模拟输出三相电子式电压互感器,以及电子式零序电压互感器输出的小电压信号,和三相电子式电流互感器,以及电子式零序电流互感器输出的小电压信号。信号幅度可调、相位可调、频率可调

产品特点

  • 本电源产品应用高精度采样技术,并结合数字信号处理方法等技术设计而成。技术**,性能优良,体积小,重量轻,携带方便,既可用于实验室,也可以现场使用

产品概述

NEPRI-6559型四相小信号标准测试源产品,该产品可以同时输出八路小电压信号,分别模拟输出三相电子式电压互感器,以及电子式零序电压互感器输出的小电压信号,和三相电子式电流互感器,以及电子式零序电流互感器输出的小电压信号。信号幅度可调、相位可调、频率可调。主要用于电子式一二次融合用配电自动化终端(FTU)的测试和校准。也可以用于其它小信号测量终端的测试和校准。

本电源产品应用高精度采样技术,并结合**数字信号处理方法等技术设计而成。技术**,性能优良,体积小,重量轻,携带方便,既可用于实验室,也可以现场使用。我们相信您会对使用这款***的电源产品感到满意的。

图文介绍

主要技术特点

1、八路小电压、相位、功率、功率因数和频率均为高精度、高稳定度标准信号输出,软件闭环。

2、输出的小电压信号,符合国网《12KV一二次融合柱上断路器检测大纲》要求,以及2021版的《12千伏一二次融合柱上断路器及配电自动化终端(FTU)标准化设计方案》要求。

3、电压、相位的调节,可同时针对四相或任一相进行。

4、各相之间的相位均可360°调节。

5、三相四线/三相三线,正相序/负相序四种状态可任意组合输出。

6、采用800×600大屏幕可触摸液晶显示屏,可实时显示40种电参数。

7、触摸屏上,以及前面板上均配置有操作按键,所有按键,一目了然。电压、功率因数设有常用试验点,一键到位,操作起来方便快捷。

8、**的即点即输功能,**地简化了操作流程。

9、仪器配备RS485接口和RS232接口,可以通过上位机进行整机操作。仪器配备有MODBUS—RTU协议,方便用户进行二次开发。

10、当电压短路或接线错误时,可自动停止输出并伴有声光报警。

11、采用**的功放技术,可靠性、稳定性大大提高。

13、仪器具有“电能计量”和“继电保护”两种相位模式。

技术参数

主要技术参数

1、交流电压输出

电压量程:10V、2V、0.2V

调节范围:10V量程:(0-100)%RG

其它量程:(0-120)%RG 调节细度:0.01%RG

准确度:0.05%(10-120)%RG 稳定度:≤0.02%/2min

每相**输出电流:20mA 失真度:≤0.3%(非容性负载)

2、有功功率

准确度: 0.05%RG 稳定度: 0.02%RG/2min

3、相位

调节范围: 0°~359.99° 调节细度: 0.01°

准确度: 0.02°

5、频率

调节范围: 30Hz~70Hz; 调节细度: 0.001Hz

准确度: 0.005Hz

6、功率因数

调节范围: -1~0~+1 调节细度: 0.001

准确度: 0.001

7、环境条件

工作环境温度: 0℃~40℃

相对湿度: ≤85%

工作电源: AC220V±15%,**功耗150VA

8、外观尺寸及重量

外观尺寸:450mm×520mm×178mm

重量: 10Kg
